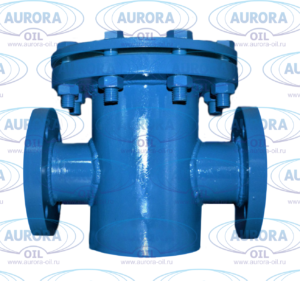

Фильтр сливной ФС

ТУ 3689-005-01719561-2016, ТУ 3689-005-01719561-2016, ТУ 3689-005-01719561-2016

Фильтр сливной ФС предназначен для предварительной очистки нефти, бензина, дизельного топлива и других жидкостей от механических примесей.

Фильтр сливной является комплектующим оборудованием для АЗС и нефтебаз в нефтедобывающей, нефтеперерабатывающей и других отраслях.

Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:

  • Сталь 20,
  • Сталь 09Г2С
  • Нержавеющая сталь с необходимыми характеристиками.

Фильтр сливной выпускается в климатическом исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

По просьбе заказчика фильтр комплектуется фланцами, прокладкой и крепежом.

По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.

Техническая информация на фильтр сливной ФС

Таблица 1

Обозначение сетки фильтрующей (размер ячейки в сетке, мм)
по ГОСТ 3826-84 или ТУ 14-4-507-99:
010(0,1), 020(0,2), 04(0,4), 05(0,5), 06(0,63), 08(0,8), 10(1,0), 12(1,2), 16(1,6), 20(2,0).
Основные размеры фильтров ФС

Таблица 2

Обозначение Ру, Dy, D, D1, D2, L, Н, h1, h2, h3, d, n, Тонкость фильтрации,
мкм
Масса, кг, не менее
МПа мм мм мм мм мм мм мм мм мм мм шт.
ФС 50/06П 1,6 50 160 125 108 230 292 125 90 135 18 4 80-2000 14,2
ФС 50/16П 1,6 80 195 160 108 310 320 160 90 135 18 4 28,5
*ФС 80 0.1 80 G3-A 108 314 250 125 90 135 G3-A 16,3
ФС 100/16 1,6 100 215 180 219 350 421 210 150 250 18 8 70,0
ФС 100/40 4 100 230 190 219 545 441 220 150 250 22 8 98,0
ФС 150/16 1,6 150 280 240 273 480 455 286 220 330 22 8 123
ФС 200/16 1,6 200 335 295 273 580 645 286 220 330 22 12 104
ФС 200/25 2,5 200 360 310 273 620 573 286 220 330 26 12 122
ФС 250/16 1,6 250 405 335 402 710 760 392 276 376 26 12 245
ФС300/16 1,6 300 460 410 402 906 805 402 450 450 26 12 270

* — Фильтр изготавливается без фланцев с резьбовыми патрубками G3-A.

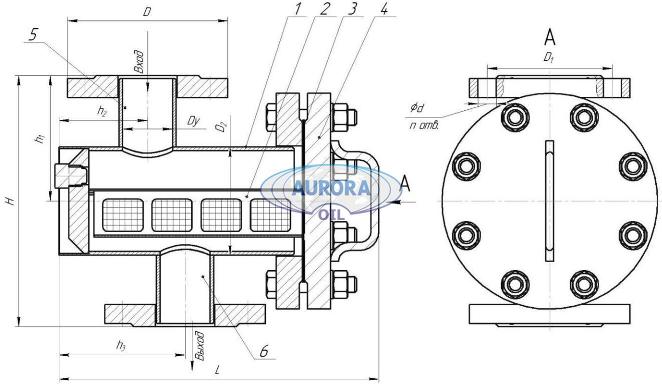

Рисунок 1 – Фильтры сливные ФС:
1 – корпус; 2 – фильтрующая корзина; 3 – прокладка; 4 – крышка; 5 – патрубок; 6- патрубок.

Основные размеры фильтров ФС-П

Таблица 3

Обозначение Ру, Dy, D, D1, D2, L, Н, h1, h2, d, n, Тонкость фильтрации,
мкм
Масса, кг, не менее
МПа мм мм мм мм мм мм мм мм мм шт.
ФС 50/06П 1,6 50 140 110 108 320 250 125 90 14 4 80-2000 14,2
ФС 50/16П 1,6 50 160 125 108 320 250 125 90 18 4 22,6
ФС 80/16П 1,6 80 195 160 159 360 320 160 113 18 4 36,6
ФС 100/16П 1,6 100 215 180 219 539 421 210 250 18 8 74,2
ФС 100/25П 2,5 100 230 190 219 539 421 210 250 22 8 82,0
ФС 150/06П 0,6 150 260 225 273 608 573 286 260 18 8 74,0
ФС 150/16П 1,6 200 280 240 273 616 573 286 260 22 12 95,5
ФС 200/6П 0,6 250 315 280 273 608 573 286 260 18 8 105

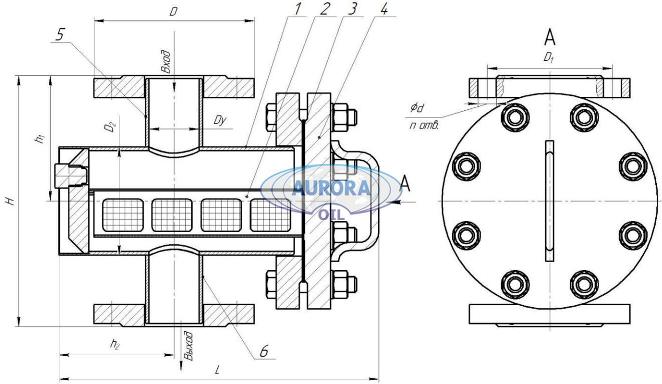

Рисунок 2 – Фильтры сливные ФС-П:
1 – корпус; 2 – фильтрующая корзина; 3 – прокладка; 4 – крышка; 5 – патрубок; 6- патрубок.
