Фильтр сетчатый ФС-I

ТУ 3689-005-01719561-2016

Фильтр сетчатый временный ФС-I устанавливается на всасывающих линиях насосов для защиты от попадания в них грязи, окалины, других посторонних предметов, появляющихся после монтажных работ или ремонта трубопровода. Конструкцией фильтра предусмотрена возможность производить замену фильтрующей корзины после процессов очистки, не прибегая к демонтажу трубопровода.

Фильтр сетчатый ФС типа I выполнен с приварными встык фланцами. Его конструкция соответствует сетчатому фильтру ФС- IV, с разницей, что ФС-I выпускается с фланцами плоскими приварными .

Фильтр временный сетчатый ФС-I имеет материальное исполнение Д08, Е01. Для фильтра ФС-IV предусмотрено материальное исполнение А08, Д12, Е01, Е03.

Фильтр ФС-I и ФС-IV предназначены для установки на вертикальном трубопроводе.

Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:

Сталь 20,
Сталь 09Г2С
Нержавеющая сталь с необходимыми характеристиками.

Материальное исполнение зависит от условного давления, температуры и свойств рабочего вещества, проходящего через фильтр, а также температуры окружающей среды.

По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.

Таблица А.1 – Габаритные размеры и параметры ФС-I

DN	PN, МПа	D, мм	А, мм	Б, мм	В, мм	Г, мм	Тонкость фильтрации, мкм	Масса, кг, не менее
50	2,5	57	130	190	290	260	80-5000	8,8
80		89	145	210	325	290		13,3
100		108	155	230	355	310		20,16
150		159	180	270	425	360		41,2
200		219	210	310	500	420		67,0
250		273	240	340	565	480		108,4
300		325	270	454	702	540		157,3
350		377	310	520	800	620		230,5
400		426	335	600	909	670		326,6
50	4,0	57	130	190	290	260		8,9
80		89	145	215	330	290		14,2
100		108	155	235	365	310		21,2
150		159	180	270	425	360		41,7
200		219	210	320	510	420		75,8
250		273	240	360	585	480		126,8
300		325	270	488	745	540		196,5
350		377	310	550	840	620		270,1
400		426	335	535	954	670		406,4
50	6,3	57	130	210	315	260		12,4
80		89	145	230	355	290		20,33
100		108	155	245	375	310		42,1
150		159	180	305	470	360		65,8
200		219	210	345	545	420		101,0
250		273	240	380	610	480		168,9
300		325	270	495	764	540		226,8
350		377	310	575	874	620		324,5
400		426	335	655	984	670		463,6

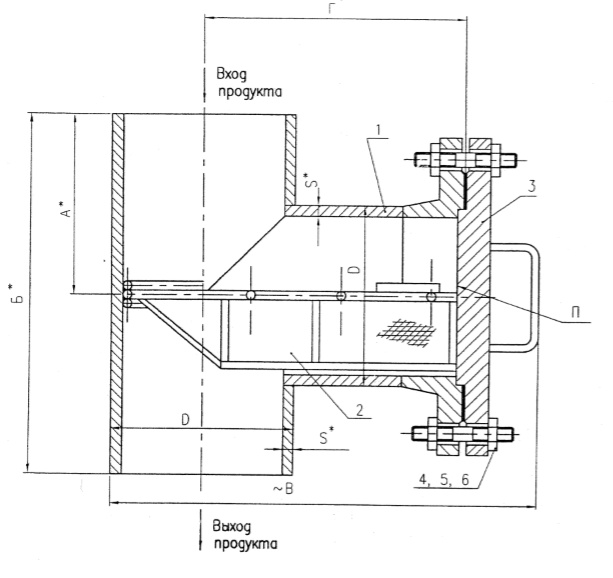

Схема к таблице 1.
