Фильтр сетчатый ФС-III

ТУ 3689-005-01719561-2016

Фильтр сетчатый временный ФС-III устанавливается на всасывающих линиях насосов для защиты от попадания в них грязи, окалины, других посторонних предметов, появляющихся после монтажных работ или ремонта трубопровода.

Конструкцией фильтра предусмотрена возможность производить замену фильтрующей корзины после процессов очистки, не прибегая к демонтажу трубопровода.

Фильтр сетчатый ФС типа III выполнен с приварными встык фланцами. Его конструкция соответствует сетчатому фильтру ФС- VI, с разницей, что ФС-VI выпускается с фланцами плоскими приварными.

Фильтр ФС-III (а также ФС-VI) предназначен для установки как в горизонтальном трубопроводе, так и в вертикальном.

Фильтр временный сетчатый ФС-III имеет материальное исполнение Д08, Е01. Для фильтра ФС-VI предусмотрено материальное исполнение А08, Д12, Е01, Е03.

Материальное исполнение зависит от условного давления, температуры и свойств рабочего вещества, проходящего через фильтр, а также температуры окружающей среды.

Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:

  • Сталь 20,
  • Сталь 09Г2С
  • Нержавеющая сталь с необходимыми характеристиками.

По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.

Таблица А.3 – Габаритные размеры и параметры ФС-III

DN PN,
МПа
D, мм D1, мм H, мм H1, мм H2, мм A, мм Тонкость
фильтрации,
мкм
Масса, кг,
не менее
25 2,5 32 108 300 280 80 320 80-5000 17,97
32 38 19,79
40 45 108 300 280 80 320 19,9
50 57 20
80 89 219 392 370 120 420 55,9
100 108 62,68
150 159 325 507 480 190 520 130,5
200 219 134,45
250 273 426 587 550 210 620 255,07
25 4,0 32 108 312 290 120 300 20,9
32 38 20,95
40 45 108 330 300 120 300 21,33
50 57 21,5
80 89 219 420 380 140 420 77,9
100 108 74,6
150 159 325 560 520 190 520 180,0
200 219 179,9
250 273 426 640 590 210 620 345,8
25 6,3 32 108 328 300 120 300 28,35
32 38 28,4
40 45 108 358 320 120 300 29,2
50 57 30,33
80 89 219 440 400 130 420 106,7
100 108 107,
150 159 325 590 540 210 520 224,5
200 219 238,3
250 273 426 670 610 210 620 449,5

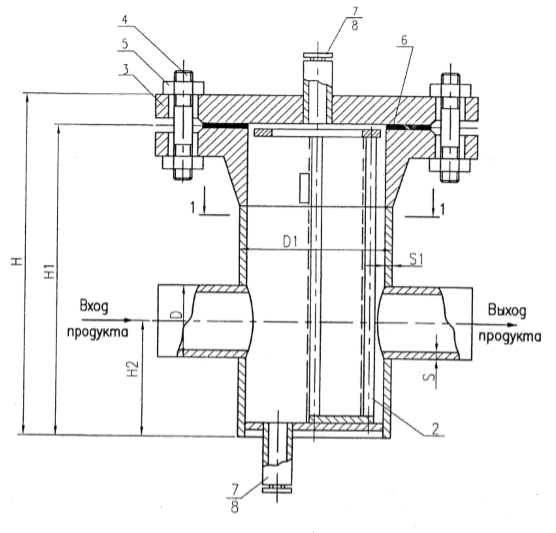

Схема к таблице 1.


Сделать заказ и запросить дополнительную информацию по ФС-III Вы можете здесь.
