Фильтр сетчатый ФС-V
ТУ 3689-005-01719561-2016
Фильтр сетчатый временный ФС-V устанавливается на всасывающих линиях насосов для защиты от попадания в них грязи, окалины, других посторонних предметов, появляющихся после монтажных работ или ремонта трубопровода.
Конструкцией фильтра предусмотрена возможность производить замену фильтрующей корзины после процессов очистки, не прибегая к демонтажу трубопровода.
Фильтр сетчатый ФС типа V выполнен с плоскими приварными фланцами. Его конструкция соответствует сетчатому фильтру ФС- II, с разницей, что ФС-II выпускается с фланцами приварными встык.
Фильтр ФС-V (а также ФС-II) предназначен для установки в горизонтальном трубопроводе.
Фильтр временный сетчатый ФС-V имеет материальное исполнение А08, Д12, Е01, Е03. Для фильтра ФС-V предусмотрено материальное исполнение Д08, Е01.
Материальное исполнение зависит от условного давления, температуры и свойств рабочего вещества, проходящего через фильтр, а также температуры окружающей среды.
Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:
- Сталь 20,
- Сталь 09Г2С
- Нержавеющая сталь с необходимыми характеристиками.
По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.
.png){kind=logo}
Таблица 1. Размеры в мм для фильтров ФС-V для условного диаметра 50-250
Размеры, ммОбозначение фильтраDSАБВГD1Масса, кгФС-V-50-1,0573130190150412198,96ФС-V-80-1,0893,51452101804604912,76ФС-V-100-1,010841552302005006917,97ФС-V-150-1,0159618026026059211853,78ФС-V-200-1,0219821030030068217456,02ФС-V-250-1,02731024035035077222491,0

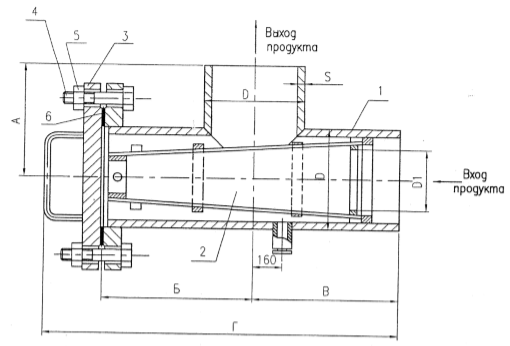

Схема к таблице 1.
Таблица А.4 – Габаритные размеры и параметры ФС–IV
| DN | PN, МПа | D, мм | А, мм | Б, мм | В, мм | Г, мм | Тонкость фильтрации, мкм |
Масса, кг, не менее |
| 50 | 1,0 | 57 | 130 | 187 | 290 | 260 | 80-5000 | 7,86 |
| 80 | 89 | 145 | 208 | 325 | 290 | 11,77 | ||
| 100 | 108 | 155 | 228 | 355 | 310 | 15,42 | ||
| 150 | 159 | 180 | 268 | 425 | 360 | 31,13 | ||
| 200 | 219 | 210 | 308 | 500 | 420 | 47,41 | ||
| 250 | 273 | 240 | 383 | 565 | 480 | 72,5 | ||
| 300 | 325 | 270 | 450 | 704 | 540 | 153,5 | ||
| 350 | 377 | 310 | 520 | 804 | 620 | 224,0 | ||
| 400 | 426 | 335 | 600 | 911 | 670 | 320,7 | ||
| 500 | 530 | 400 | 700 | 1053 | 800 | 323,0 | ||
| 600 | 630 | 450 | 800 | 1207 | 900 | 450,2 |

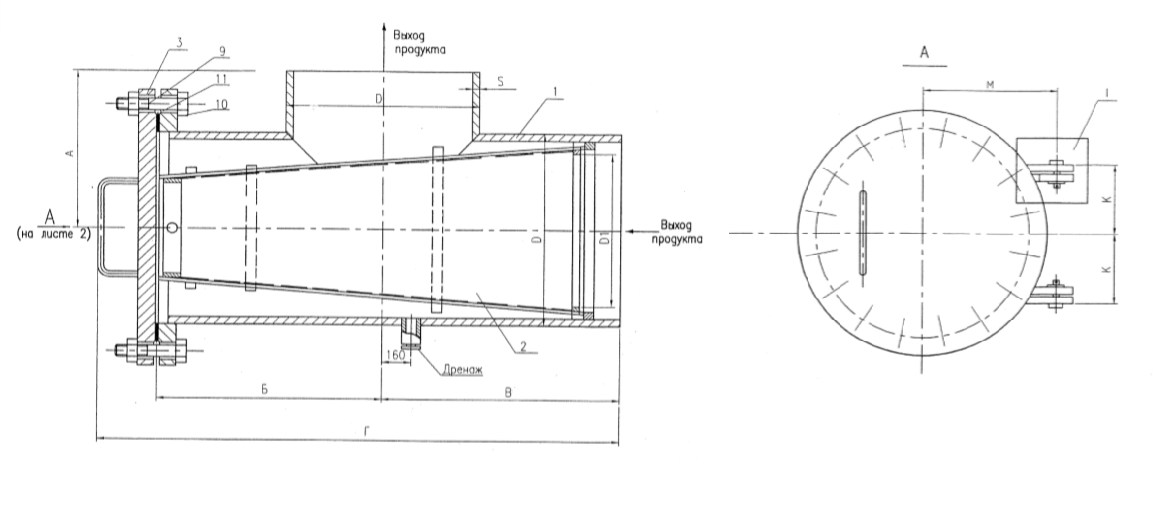

Схема к таблице 2.
Сделать заказ и запросить дополнительную информацию по ФС-V Вы можете здесь.
