Фильтр сетчатый ФС-VII

ТУ 3689-005-01719561-2016

Фильтр сетчатый конусный ФС-VII используется в системах транспортировки для очистки жидкой или газообразной среды в насосах, клапанах, компрессорах. Фильтр сетчатый конусный применяется в системах с нефтепродуктами, водой, газом, жидкими и газообразными углеводородами, газовыми смесями. Фильтр ФС-VII препятствует попаданию крупных инородных частиц размером более 0,05 мм в клапаны, насосные установки, в компрессионные системы. Закрепляется на всасывающем трубопроводе.

Фильтр может быть расположен и на горизонтальном, и на вертикальном трубопроводе. При разборе фильтра фильтрующий элемент может быть демонтирован для промывки.

Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:

  • Сталь 20,
  • Сталь 09Г2С
  • Нержавеющая сталь с необходимыми характеристиками.

По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.

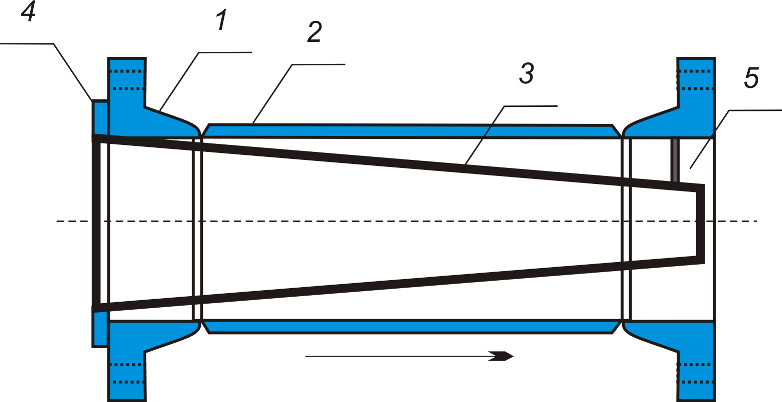

Строение фильтра сетчатого ФС-VII

  1. Фланец корпуса фильтра,
  2. Корпус фильтра,
  3. Фильтроэлемент,
  4. Фланец фильтроэлемента,
  5. Опора фильтроэлемента.

Таблица 1. Размеры в мм для фильтров ФС-VII

Размеры фильтра сетчатого ФС-VII, ммОбозначение фильтраDyDLL2ndМасса, кгФС-VII-50-1,6501252502554185ФС-VII-65-1,6651452802854188,4ФС-VII-80-1,68016035035541811,9ФС-VII-100-1,610018040040581815,4ФС-VII-150-1,615024050050582226,9ФС-VII-200-1,6200295600605122242,8ФС-VII-250-1,6250355700707122662,3ФС-VII-300-1,6300410800806122694,5ФС-VII-350-1,63504709509581626139ФС-VII-400-1,6400525100010081630179ФС-VII-50-2,5501252502554186,8ФС-VII-65-2,5651452802858189,8ФС-VII-80-2,58016035035581812,3ФС-VII-100-2,510019040040582218,4ФС-VII-150-2,515025050050582634,4ФС-VII-200-2,5200310600605122655ФС-VII-250-2,5250370700707123082,8ФС-VII-300-2,53004308008061630115ФС-VII-350-2,53504909509581633174,5ФС-VII-400-2,5400550100010081633220ФС-VII-50-4,0501252502554187,3ФС-VII-65-4,06514528028581810ФС-VII-80-4,08016035035581813,3ФС-VII-100-4,010019040040582219,2ФС-VII-150-4,015025050050582635,9ФС-VII-200-4,0200320600605123070ФС-VII-250-4,02503857007071233110,2ФС-VII-300-4,03004508008061633156,5ФС-VII-350-4,03505109509581633221,5ФС-VII-400-4,0400585100010081639332ФС-VII-50-6,35013525025542210,8ФС-VII-65-6,36516028028582214,5ФС-VII-80-6,38017035035582217,8ФС-VII-100-6,310020040040582627,1ФС-VII-150-6,315028050050583359,2ФС-VII-200-6,3200345600605123396,6ФС-VII-250-6,32504007007071239144,3ФС-VII-300-6,33004608008061639207,5ФС-VII-350-6,33505259509581639306,5ФС-VII-400-6,3400585100010081645403,6

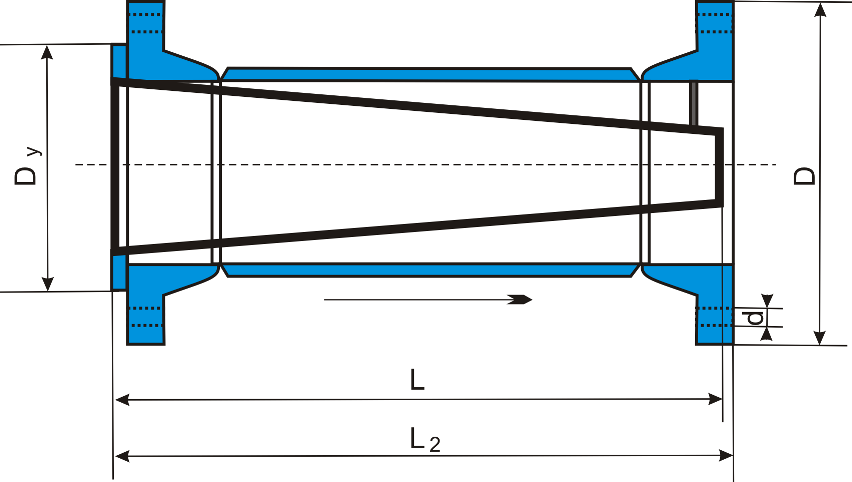

Схема к таблице 1.


Сделать заказ и запросить дополнительную информацию по ФС-VII Вы можете здесь.
