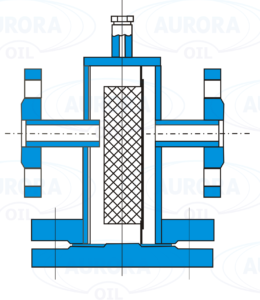

Фильтр сетчатый ФС-VIII
.png)
ТУ 3689-005-01719561-2016
Фильтр сетчатый прямоточный ФС-VIII используется для очистки газообразной или жидкой среды от инородных частиц более 0,2 мм в насосах, клапанах, компрессорах. Частицы примесей скапливаются на сетке фильтрующего элемента, накопившийся осадок удаляется через крышку фильтра. Устанавливается на горизонтальный всасывающий трубопровод с условным проходом от 15 до 150 мм и рассчитан на давление 1,6 МПа.
Крышка фильтра при установке должна быть ориентирована вниз.
По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.
Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:
- Сталь 20,
- Сталь 09Г2С
- Нержавеющая сталь с необходимыми характеристиками.
.png){kind=logo}
Размеры фильтра сетчатого ФС-VIII, мм
| Обозначение фильтра | Dy | L | L1 | Масса, кг |
| ФС-VIII-15-1,6 | 15 | 150 | 220 | 6,5 |
| ФС-VIII-20-1,6 | 20 | 160 | 225 | 7,0 |
| ФС-VIII-25-1,6 | 25 | 170 | 235 | 7,5 |
| ФС-VIII-32-1,6 | 32 | 200 | 253 | 12,5 |
| ФС-VIII-40-1,6 | 40 | 220 | 270 | 15 |
| ФС-VIII-50-1,6 | 50 | 220 | 284 | 16,5 |
| ФС-VIII-65-1,6 | 65 | 250 | 304 | 22,5 |
| ФС-VIII-80-1,6 | 80 | 280 | 334 | 28,5 |
| ФС-VIII-100-1,6 | 100 | 300 | 364 | 38,0 |
| ФС-VIII-150-1,6 | 150 | 400 | 414 | 59,5 |
Сделать заказ и запросить дополнительную информацию по ФС-VIII Вы можете здесь.
