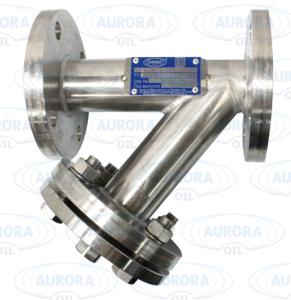

Фильтр сетчатый ФС-IX
ТУ 3689-005-01719561-2016
Фильтры сетчатые У-образные ФС-IX устанавливаются перед элементами трубопровода с повышенным требованием к чистоте потока рабочей жидкости, такими как насосы, клапаны, измерительные приборы и другие устройства. Задача сетчатого фильтра — улавливать инородные механические частицы из потока. Степень очистки регулируется выбором размера ячейки сетки в фильтрующем элементе.
Фильтр изготавливается из материала, стойким к коррозии жидких и газообразных сред.
По запросу заказчика фильтр может быть поставлен в комплекте с термочехлом.
.png){kind=logo}
Фильтр ФС-IX может быть установлен как на горизонтальном, так и вертикальном трубопроводе. Скопившийся на сетке фильтрующего элемента шлам удаляется через крышку фильтра. При установке фильтра в горизонтальном положении крышка должна смотреть вниз. При установке вертикально нужно проследить, чтобы поток рабочей жидкости был направлен сверху вниз.

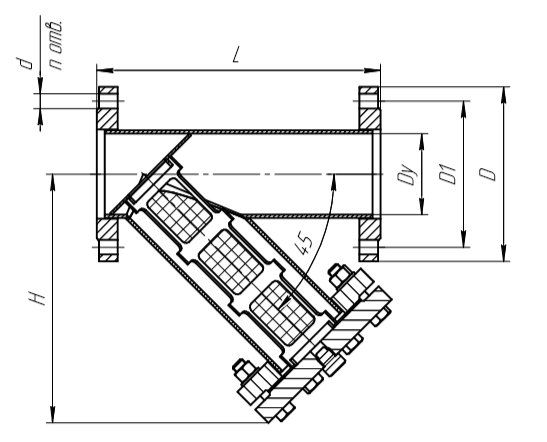

Основные размеры фильтров Y-образных:
Таблица 1
| Назначенный или расчетный срок службы, лет | 10, не менее |
| Средний ресурс циклов, циклов | 5000, не менее |
| Наработка между отказами циклов | 1000, не менее |
Таблица 2
| Обозначение фильтра | Условный подход ДУ |
Условное давление Pу |
D, мм | D1, мм | H, мм | L, мм | n x d,мм | Масса, кг |
| ФС-IX-50/1,6 | 50 | 1,6 | 57 | 125 | 305 | 300 | 4х18 | 8,5 |
| ФС-IX-80/1,6 | 80 | 1,6 | 89 | 160 | 349 | 330 | 4х18 | 17 |
| ФС-IX-100/1,6 | 100 | 1,6 | 108 | 180 | 391 | 400 | 8х18 | 21 |
| ФС-IX-150/1,6 | 150 | 1,6 | 159 | 240 | 510 | 450 | 8х22 | 39 |
| ФС-IX-200/1,6 | 200 | 1,6 | 219 | 295 | 624 | 550 | 12х22 | 68,2 |
| ФС-IX-250/1,6 | 250 | 1,6 | 273 | 355 | 716 | 650 | 12х26 | 105 |
| ФС-IX-300/1,6 | 300 | 1,6 | 325 | 410 | 844 | 720 | 12х26 | 149 |
| ФС-IX-350/1,6 | 350 | 1,6 | 377 | 470 | 943 | 850 | 16х26 | 229 |
| ФС-IX-400/1,6 | 400 | 1,6 | 426 | 525 | 1018 | 900 | 16х30 | 392 |
Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:
- Сталь 20,
- Сталь 09Г2С
- Нержавеющая сталь с необходимыми характеристиками.
Сделать заказ и запросить дополнительную информацию по ФС-IX Вы можете здесь.
