Фильтр газовый ФГ
Назначение: фильтры газовые ФГ предназначены для защиты и очистки насосного и другого оборудования от попадания твердых частиц природного газа по ГОСТ 5542-87, а также воздуха, азота и других неагрессивных газов по трубопроводам при рабочей температуре очищаемого газа от минус 40°C до плюс 70°С.
Описание: конструктивное исполнение фильтра газового по способу соединения с трубопроводом — фланцевое. Конструкция фильтра даёт возможность вынимать фильтрующую корзину после окончания процесса без демонтажа самого трубопровода.
Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:
- Сталь 20,
- Сталь 09Г2С
- Нержавеющая сталь с необходимыми характеристиками.

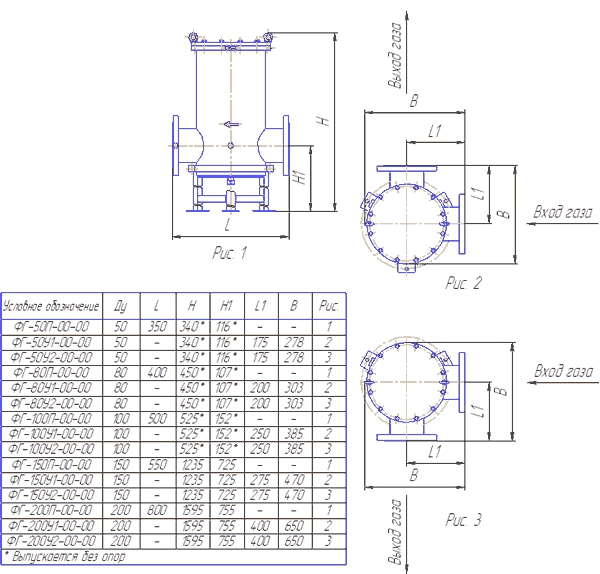

Чертеж ФГ:
| Условное обозначение |
Условный проход Ду |
L | H | H1 | L1 | B | Рис. |
| ФГ-50П-00-00 | 50 | 350 | 340* | 116* | — | — | 1 |
| ФГ-50У1-00-00 | 50 | — | 340* | 116* | 160 | 278 | 2 |
| ФГ-50У2-00-00 | 50 | — | 340* | 116* | 160 | 278 | 3 |
| ФГ-80П-00-00 | 80 | 400 | 450* | 140* | — | — | 1 |
| ФГ-80У1-00-00 | 80 | — | 450* | 140* | 200 | 333 | 2 |
| ФГ-80У2-00-00 | 80 | — | 450* | 140* | 200 | 333 | 3 |
| ФГ-100П-00-00 | 100 | 500 | 525* | 152* | — | — | 1 |
| ФГ-100У1-00-00 | 100 | — | 525* | 152* | 250 | 397 | 2 |
| ФГ-100У2-00-00 | 100 | — | 525* | 152* | 250 | 397 | 3 |
| ФГ-150П-00-00 | 150 | 550 | 1235 | 725 | — | — | 1 |
| ФГ-150У1-00-00 | 150 | — | 1235 | 725 | 275 | 470 | 2 |
| ФГ-150У2-00-00 | 150 | — | 1235 | 725 | 275 | 470 | 3 |
| ФГ-200П-00-00 | 200 | 800 | 1595 | 755 | — | — | 1 |
| ФГ-200У1-00-00 | 200 | — | 1595 | 755 | 400 | 650 | 2 |
| ФГ-200У2-00-00 | 200 | — | 1595 | 755 | 400 | 650 | 3 |
| ФГ-300П-00-00 | 300 | 950 | 1859 | 720 | — | — | 1 |
Технические характеристики ФГ:
| Наименование параметров | ФГ-50 | ФГ-80 | ФГ-100 | ФГ-150 | ФГ-200 | ФГ-300 | ||||
| Рабочая среда | природный газ ГОСТ 5542-87 | |||||||||
| Диаметр условного прохода DN | 50 | 80 | 100 | 150 | 200 | 300 | ||||
| Рабочее давление, МПа | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | ||||
| Пробное давление, МПа | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | ||||
| Пропускная способность, м3/ч | 8000 | 15000 | 20000 | 35000 | 60000 | 100000 | ||||
| Материал фильтрующего элемента | PP волокно | сетка полу-томпа-ковая 02Н | PP волокно | сетка полу-томпа-ковая 02Н | PP волокно | сетка полу-томпа-ковая 02Н | PP волокно | сетка полу-томпа-ковая 02Н | PP волокно | сетка полу-томпа-ковая 02Н |
| Допустимый перепад давления на фильтрующем элементе, Па (мм.рт.ст.), не более | 10000 (1000) | 5000 (500) | 10000 (1000) | 5000 (500) | 10000 (1000) | 5000 (500) | 10000 (1000) | 5000 (500) | 10000 (1000) | 5000 (500) |
| Степень фильтрации не менее 98% частиц, имеющих линейные размеры, превышающие, мкм | 10 | 200 | 10 | 200 | 10 | 200 | 10 | 200 | 10 | 200 |
| Тип соединения | фланцевое ГОСТ 12815-80 | |||||||||
| Масса фильтра, кг | 30 | 58 | 95 | 254 | 535 | |||||
| Средний срок службы, лет | 30 | |||||||||
*PP волокно = полипропиленовое волокно
Сделать заказ и запросить дополнительную информацию по ФГ Вы можете здесь.
