Фильтр мазутный ФМ

Назначение: мазутные фильтры типа ФМ предназначены для высокоэффективной очистки топочных мазутов повышенной вязкости от твердых остатков нефтяных фракций и механических примесей и устанавливаются они в системе мазутоподготовки на электростанциях, в котельных и схемах других производств.

Описание:  фильтр мазутный представляет собой вертикальный сварной цилиндрический сосуд с  эллиптическим нижним днищем. На опорах имеются отверстия для фундаментных болтов. ода и отвода мазута, подвода пара для продувки, слива мазута. Внутри корпуса, между крышкой и опорным кольцом, крепится болтами фильтрующий элемент, с помощью которого происходит сам процесс фильтрации мазута. Фильтрующий элемент находится внутри корпуса и представляет собой металлический каркас, с натянутой по нему сеткой из нержавеющей проволоки.
Чистка фильтрующего элемента производится периодически на остановленном фильтре паром, и задержанные фракции удаляются через специальный патрубок без необходимости разборки фильтра и фильтрующего элемента.
Фильтры мазута не подлежат ведению органов Госгортехнадзора.

Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:

  • Сталь 20,
  • Сталь 09Г2С
  • Нержавеющая сталь с необходимыми характеристиками.

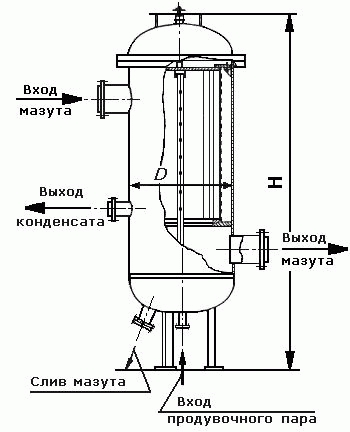

Чертеж ФМ:

Предлагаем следующие серийные типоразмеры фильтров: ФМ 25-30, ФМ 40-30, ФМ 10-60, ФМ 10-120, ФМ 10-240.

Пример условного обозначения при заказе фильтра: ФМ 25-30-65(240), где:
ФМ — фильтр мазута
25 — рабочее давление, кгс/см2 .
30 — производительность по мазуту, т/час
65(240) – фильтрующая сетка, имеющая 240 отверстий (тонкая очистка), либо 65 отверстий (грубая очистка) на 1 см2 фильтрующей сетки.

Технические характеристики фильтров ФМ:

Наименование параметров ФМ 25-30 ФМ 40-30 ФМ 10-60 ФМ 10-120 ФМ 10-240
Давление рабочее, МПа (кгс/см2) 2,5 (25) 4,0 (40) 1,0 (10) 1,0 (10) 1,0 (10)
Производительность, т/час 30 30 60 120 240
Площадь фильтрации, м2 0,315 0,315 0,51 1,22 1,95
Вместимость, м3 0,07 0,079 0,158 0,45 0,95
Температура среды, °С 130 130 130 130 130
Габаритные размеры, мм, не более: — диаметр 325 325 426 630 820
— высота 1330 1330 1670 1980 2375
Масса, кг 126 129 248 447 810

Сделать заказ и запросить дополнительную информацию по ФМ Вы можете здесь.
