Фильтр угловой ФУ
Назначение: фильтры угловые ФУ-50 и ФУ-50А предназначены для предварительной очистки от механических примесей нефтепродуктов.
Описание: в зависимости от материала ФУ выпускаются в двух
исполнениях:
ФУ-50 — со стальным корпусом
ФУ-50А — с алюминиевым корпусом , которые устанавливаются на линиях приемных трубопроводов резервуаров и ТРК.

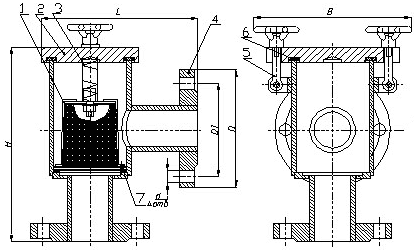

1-фильтрующий элемент; 2-крышка; 3-пружина; 4-корпус; 5-откидной болт; 6,7-
прокладка

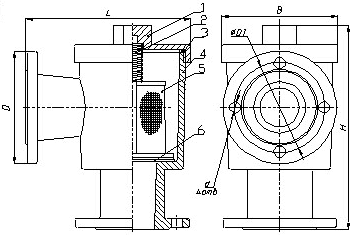

Чертеж ФУ-50А
1-фильтрующий элемент; 2-крышка; 3-пружина; 4-корпус; 5-откидной болт; 6,7-
прокладка
По устойчивости к воздействию климатических факторов внешней среды фильтры ФУ изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Фильтры угловые имеют всю необходимую документацию и соответствующую сертификацию.
Технические характеристики ФУ:
| Наименование параметров | ФУ-50* | |
| Условный проход DN | 50 | |
| Габаритные размеры, мм, не более | длина L | 173 |
| ширина B | 110 | |
| высота H | 214 | |
| Присоединительные размеры, мм, не более: | D1 | 110 |
| d | 14 | |
| n, шт. | 4 | |
| Степень фильтрации, мкм, не более | 200 | |
| Масса, кг, не более | 4,5 | |
* — Фильтры угловые ФУ по требованию заказчика могут быть изготовлены
под фланцевое соединение «шип-паз». Во фланцах изделий выполняется «паз».
По требованию заказчика изделие может быть укомплектовано ответными фланцами по
ГОСТ 12815-80. Уплотняющие прокладки не поставляются.
Сделать заказ и запросить дополнительную информацию по ФУ Вы можете здесь.
