Фильтр сливной ФСН-80
Назначение: фильтр сливной ФСН-80 предназначен для слива нефтепродуктов в резервуары закрытым способом, обеспечивающим фильтрацию сливаемого нефтепродукта от механических примесей и защиту от попадания пламени и искр внутрь резервуаров, хранящих нефть и нефтепродукты.
Описание: принцип работы ФСН-80 заключается в том, что через мелкую латунную сетку фильтруются нефтепродукты, поступающие в резервуар.Теплоемкость этой сетки обеспечивает гашение пламени в случае его возникновения в трубопроводе.Внутри корпуса устанавливается сменная кассета, представляющая собой алюминиевый каркас, обтянутый латунной сеткой, которая фиксируется пружиной. При необходимости сетка полутомпаковая 0,5Н ГОСТ 6613-86 может быть заменена на новую.
Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:
- Сталь 20,
- Сталь 09Г2С
- Нержавеющая сталь с необходимыми характеристиками.
Что касается технического обслуживания фильтра ФСН-80, то периодически один
раз в год (или по мере засорения) фильтр открывается для очистки кассеты и
отстойника от грязи. При профилактических осмотрах кассета промывается бензином
или растворителем и продувается сжатым воздухом.
Также фильтры должны один-два раза в месяц осматриваться при температуре -10 С и
ниже, крепежные гайки должны смачиваться жидкостью СОЖ (тосол).

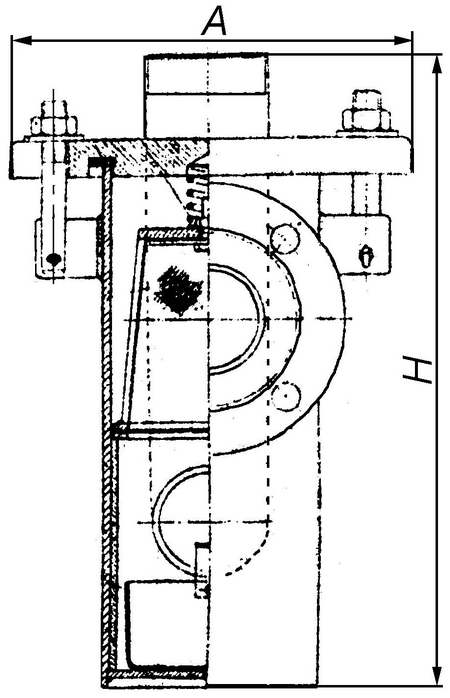

| Обозначение фильтра | Диаметр условного прохода подсоединяемого трубопровода, Ду, мм | Условное давление МПа (кг/см2) | Габаритные размеры, мм, не более | Присоединительные по центрам, мм | Масса, кг, не более |
| ФСН | 80 | 2,0 | Н=410 Д=460 L=250 | 155 | 22,0 |
