Фильтры жидкости ФЖУ 25/1,6, 40/1,6, 65/1,6, 80/1,6, 100/1,6, 150/1,6

ТУ 3689-005-01719561-2016, ТУ 3689-005-01719561-2016, ТУ 3689-005-01719561-2016

Назначение: нефтепродукты нуждаются в очищении от механических примесей. Такие жидкости, как бензин, масла, дизельное топливо, в процессе выработки получают большое количество загрязнений. Использование неочищенных жидкостей приводит к загрязнению двигателей, ухудшению качества работы оборудования, а затем и к его поломке.Фильтры ФЖУ разработаны специально для фильтрации нефтепродуктов от всех видов механических загрязнений. Они способны работать с жидкостями c кинематической вязкостью от 0,55 до 300 мм2/с. Тонкость очистки при этом может варьироваться от 5 до 1000 мкм.

Описание: конструктивно фильтрующий элемент ФЖУ представляет собой набор полутомпаковых сеток, выполненных из нержавеющей проволоки круглого сечения. Он размещен внутри сварного корпуса, который можно закреплять на металлоконструкциях либо на основании из бетона.в зависимости от диаметра проходного отверстия и значения максимального рабочего давления.
Существует несколько модификаций фильтра ФЖУ. Например, обозначение ФЖУ-25-1,6 расшифровывается таким образом: с диаметром условного прохода 25мм и максимально возможным давлением в 1,60 МПа.

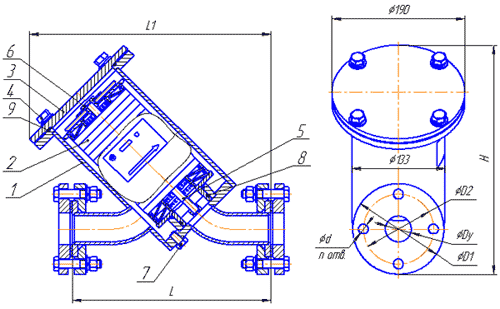

 Черртеж ФЖУ 25-1,6; ФЖУ 40-0,6; ФЖУ 40-1,6 (сварной)

Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:

  • Сталь 20,
  • Сталь 09Г2С
  • Нержавеющая сталь с необходимыми характеристиками.

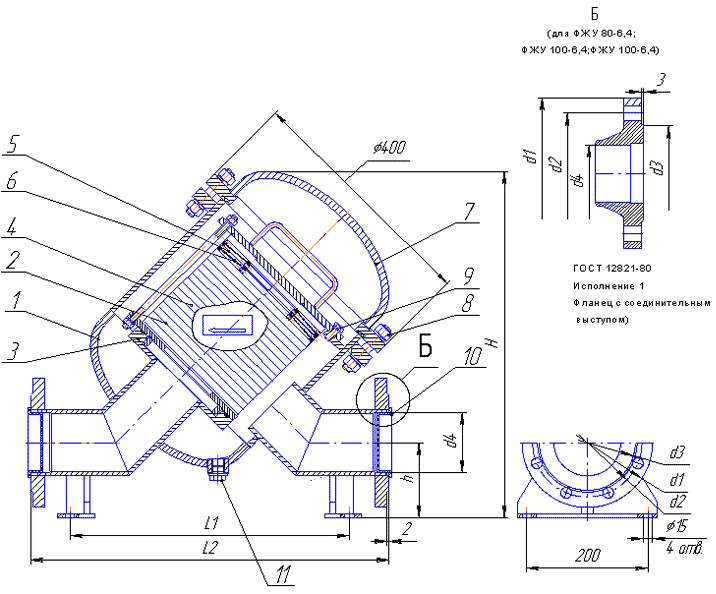

Чертеж ФЖУ 80-1,6; ФЖУ 80-6,4; ФЖУ 100-1,6; ФЖУ 150-1,6; ФЖУ 150-6,4 (сварной)



Для соединения с трубопроводом в конструкции фильтров ФЖУ предусмотрено наличие фланцев. Для повышения надежности соединения применяются уплотнительные прокладки.Устанавливать фильтры ФЖУ необходимо по направлению хода жидкости в трубе. Примечательно, что эксплуатация фильтров и обслуживание не требуют проведения сложных технических работ. Это обусловлено продуманной конструкцией ФЖУ. Чтобы разобрать фильтр и удалить осадки примесей, не требуется большого количества времени, что позволяет применять устройство не только в стационарных условиях, но и в передвижных очистных станциях.Повысить надежность работы жидкостных счетчиков можно путем установки ФЖУ непосредственно перед ними. Это также дает возможность получить более точные данные.Рабочее давление в фильтрах измеряется манометром, который помещается в отверстие на корпусе ФЖУ. Если манометр отсутствует, это отверстие закрывается пробкой.

Приборы ФЖУ работают в широком диапазоне температур – соответствующих любым климатическим условиям – от минус 50° до плюс 54° C. Давление пропускаемой жидкости для разных типов ФЖУ составляет 0,60; 1,60 и 6,40 МПа. При правильной эксплуатации срок службы составляет около 10 лет.

Существует возможность выбора тонкости фильтрации: 0,005 мм; 0,05мм; 0,10мм; 0,20 мм; 0,50 мм или 1мм.

Особенности ФЖУ:

  • широкая область применения,
  • непрерывность в работе,
  • возможность эксплуатации при сравнительно большой толщине осадка,
  • простота изготовления,
  • прочный корпус и оптимальная фильтрующая поверхность в одном агрегате.

Технические характеристики ФЖУ:

Таблица 1.

Наименование параметров ФЖУ
25-1,6
ФЖУ
40-0,6
ФЖУ
40-1,6
ФЖУ
65-1,6
ФЖУ
80-1,6
ФЖУ
80-6,4
ФЖУ
100-1,6
ФЖУ
100-6,4
ФЖУ
150-1,6
ФЖУ
150-6,4
 Условный проход, мм.  25 40 40 65 80 80 100 100 150 150
 Рабочее давление, мПа  1,6 0,6 1,6 1,6 1,6 6,4 1,6 6,4 1,6 6,4
 Температура окружающего воздуха,ºС от минус 50ºС до плюс 50ºС
 Номинальная тонкость фильтрации,мкм 5, 50, 100, 200, 500, 1000
 Присоединение к трубопроводу Фланцевое
 Масса, кг, не более 12 15 15 28 87 90 97 130 138 175

Таблица 2.

Тип фильтра Номинальные расходы, м³/ч при вязкости жидкости в мм²/с
от 0,55 до 6,0 от 6,0 до 60,0 от 60,0 до 150,0 от 150,0 до 300,0
ФЖУ 25-1,6 3,6 3 2 2
ФЖУ 40-0,6 17 12 11 11
ФЖУ 40-1,6 17 12 11 11
ФЖУ 65-1,6 26 21 17 17
ФЖУ 80-1,6 100 70 70 50
ФЖУ 80-6,4
ФЖУ 100-1,6 120 80 80 60
ФЖУ 100-6,4
ФЖУ 150-1,6 280 250 200 200
