Фильтр сливной ФС-1 и ФС-2
Назначение: фильтры сливные ФС-1 и ФС-2
предназначены для грубой очистки от механических примесей
нефтепродуктов, сливаемых в резервуары нефтебаз и АЗС.
Описание: фильтры входят в комплект сливного устройства
и устанавливаются на приемную трубу резервуара.
Согласно потребности заказчика для производства оборудования могут быть использованы следующие материалы:
- Сталь 20,
- Сталь 09Г2С
- Нержавеющая сталь с необходимыми характеристиками.
Фильтры сливные выпускаются в двух исполнениях:
-
- ФС-1 с одним входным патрубком;
- ФС-2 с двумя выходными патрубками.В каждом исполнении возможно как резьбовое, так и фланцевое присоединение.По устойчивости к воздействию климатических факторов внешней среды фильтры ФС изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Фильтры имеют всю необходимую документацию и соответствующую сертификацию.

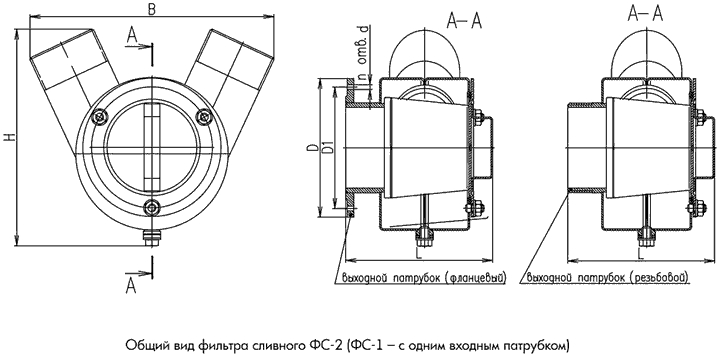

Чертеж фильтра сливного ФС-1 и ФС-2
Технические характеристики ФС:
| Наименование параметров | ФС-1 | ФС-2 | |||
| присоединение | присоединение | ||||
| резьбовое | фланцевое | резьбовое | фланцевое | ||
| Габаритные размеры фильтра, мм, не более: | длина L | 188 | 215 | 188 | 206 |
| ширина B | 253 | 312 | |||
| высота H | 276 | ||||
| Резьба присоединительная G | На входном патрубке | G 3 | |||
| На выходном патрубке | G 4 | — | G 4 | — | |
| Присоединительные размеры, мм | D | — | 205 | — | 205 |
| D1 | — | 170 | — | 170 | |
| d | — | 18 | — | 18 | |
| n, шт. | — | 4 | — | 4 | |
| Степень фильтрации, мкм, не более | 500 | ||||
| Масса, кг | 4 | 7 | 5,2 | 8,2 | |
Сделать заказ и запросить дополнительную информацию по ФС-1 и ФС-2 Вы можете здесь.
