Фонарь смотровой

ТУ 28.14.11.190-009-26842920-2020

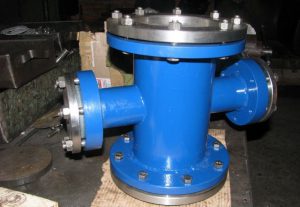

Фонари смотровые трубопроводные «Циклоп» предназначены для осуществления визуального контроля прохождения рабочих сред по трубопроводу. Фонари изготавливаются с условным проходом от 20 до 300 мм для работы под давлением не более 1,6 МПа и под вакуумом с остаточным давлением не менее 0,04 МПа (300 мм рт. ст.).
Условное обозначение при заказе фонаря:

Фонарь «Циклоп» 1-2-50-0,6-20 ТУ 28.14.11.190-009-26842920-2020, где:
1 – тип фонаря (1-прямоточный, 2-угловой, 3- трубчатый)
2 – исполнение фонаря (1-с фланцами, 2- с фланцами и комплектом ответных фланцев и крепежа, 3-без фланцев)
50 – условный проход, мм
0,6 – условное давление, МПа
20 – марка стали патрубков.
Пропуск рабочей среды или «потение» через металл, а также пропуск среды через прокладочное соединение и сальниковое уплотнение не допускаются.
Направление подачи рабочей среды – любое.
Установленный средний срок службы – не менее 10 лет.

Основные характеристики фонарей указаны в таблице 1
Таблица 1

Тип	Наименование	Давление условное, МПа	Температура, °C	Проход условный, мм
1	прямоточные с плоскими стеклами	0,6	от минус 40 до плюс 200 для нейтральных и кислых сред; от минус 40 до плюс 100 для щелочных сред	20 — 300
1	прямоточные с плоскими стеклами	1,6*	от минус 40 до плюс 300 для нейтральных и кислых сред; от минус 40 до плюс 110 для щелочных сред	20 — 300
2	угловые с плоскими стеклами	0,6	от минус 40 до плюс 200 для нейтральных и кислых сред; от минус 40 до плюс 100 для щелочных сред	20 — 80
2	угловые с плоскими стеклами	1,6*	от минус 40 до плюс 300 для нейтральных и кислых сред; от минус 40 до плюс 110 для щелочных сред	20 — 80
3	прямоточные трубчатые	0,6	от минус 50 до плюс 120 для кислых и щелочных сред	20
		0,6		32
		0,5		50
		0,4		80
		0,3		100
		0,2		150

Фонарь состоит из следующих основных частей (см. рисунок 1-4)

– корпуса, через который проходит рабочая среда;

– стёкла, через которые осуществляется визуальный контроль прохождения рабочих сред по трубопроводу;

– фланцев и крепежных элементов, предназначенных для подключения к трубопроводу.

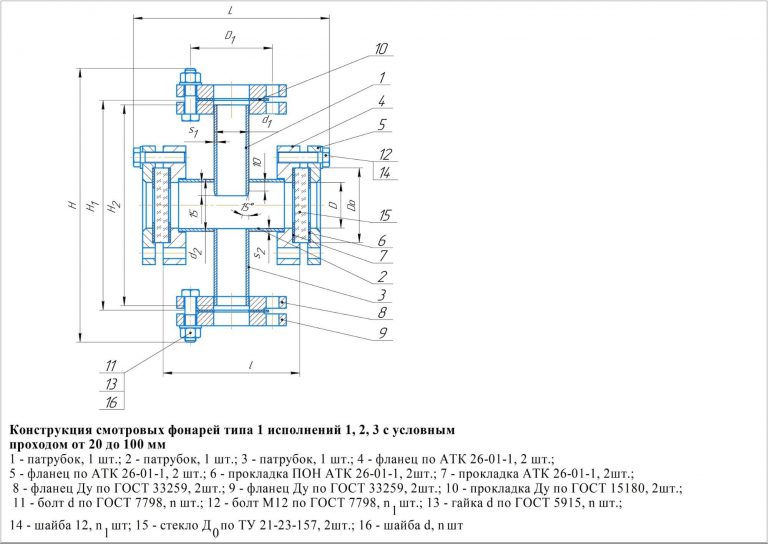

Рисунок 1 – Конструкция смотровых фонарей типа 1 исполнений 1, 2, 3 с условным проходом от 20 до 100 мм

1 — патрубок, 1 шт.; 2 — патрубок, 1 шт.; 3 — патрубок, 1 шт.; 4, 5 — фланцы, 4шт.; 6 — прокладка ПОН, 2шт.; 7 — прокладка, 2шт.; 8 — фланец Ду по ГОСТ 33259, 2шт.; 9 — фланец Ду по ГОСТ 33259, 2шт.; 10 — прокладка Ду по ГОСТ 15180, 2шт.; 11 — болт по ГОСТ 7798, n шт.; 12 — болт М12 по ГОСТ 7798, n1шт.; 13 — гайка d по ГОСТ 5915, n шт.;14 — шайба 12, n1шт; 15 — стекло Д0 по ТУ 21-23-157 (или по ГОСТ 21836), 2шт.; 16 — шайба d, n шт

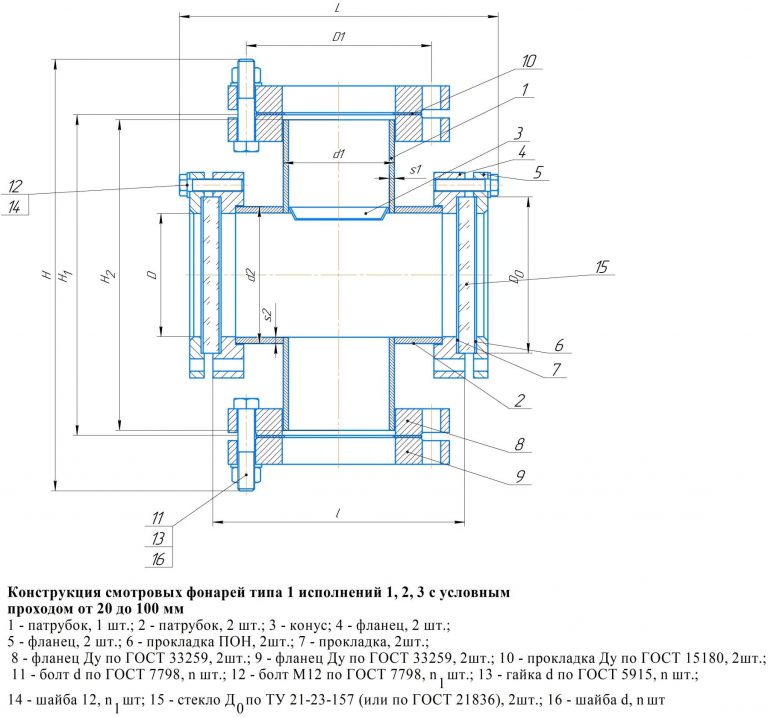

Рисунок 2 – Конструкция смотровых фонарей типа 1 исполнений 1, 2, 3 с условным проходом от 150 до 300 мм

1 — патрубок, 1 шт.; 2 — патрубок, 2 шт.; 3 конус, 1 шт.; 4, 5 — фланцы, 4шт.; 6 — прокладка ПОН, 2шт.; 7 — прокладка, 2шт.; 8 — фланец Ду по ГОСТ 33259, 2шт.;

9 — фланец Ду по ГОСТ 33259, 2шт.; 10 — прокладка Ду по ГОСТ 15180, 2шт.;

11 – болт d по ГОСТ 7798, n шт.; 12 — болт М12 по ГОСТ 7798, n1шт.; 13 — гайка d по ГОСТ 5915, n шт.; 14 — шайба 12, n1шт; 15 — стекло Д0 по ТУ 21-23-157 (или по ГОСТ 21836), 2шт.; 16 — шайба d, n шт

Таблица 2. Размеры (мм) смотровых фонарей типа 1 исполнений 1, 2, 3

Проход условный, Ду	Диаметр стекла.	Dо	D1	d	d1	d2	l	L	Н	H1	H2	n	n2	S1	S2
20	80	50	75	М12	25	57	150	215	300	240	230	8	12	2,5	3
32			100	М16	38									3
50	100	70	125		57	76	200	265	350	280	270				4
80	150	120	160		89	133	230	310	420	340	330		20	4	6
100			180		108						325	16		5
150	100	70	240	М20	159	76	300	365	370	280	265		12	6	4
200	150	120	295		219	133	380	460	440	340	325	24	20		6
250			355	М24	273		440	520			320			7
300			410		325		500	580						8

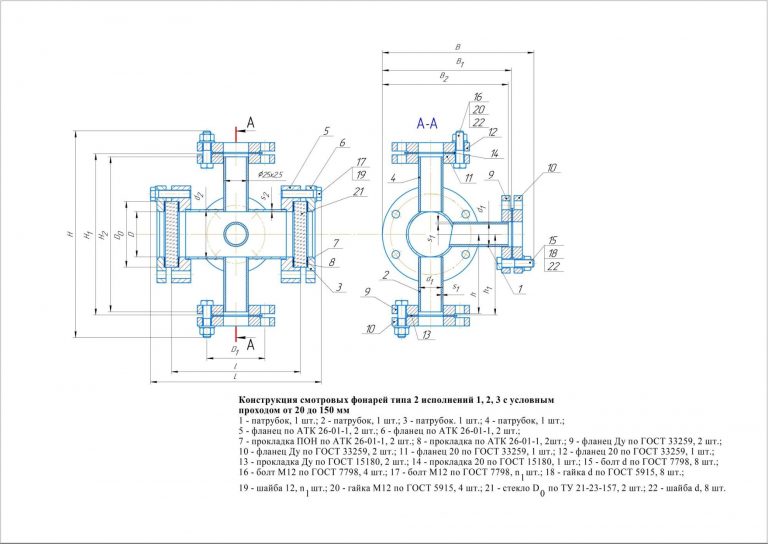

Рисунок 3 – Конструкция смотровых фонарей типа 2 исполнение 1, 2, 3

1 — патрубок, 1 шт.; 2 — патрубок, 1 шт.; 3 — патрубок. 1 шт.; 4 — патрубок, 1 шт.;

5,6 фланцы, 2 шт.; 7 — прокладка ПОН, 2 шт.; 8 — прокладка, 2шт.; 9 — фланец Ду по ГОСТ 33259, 2 шт.; 10 — фланец Ду по ГОСТ 33259, 2 шт.; 11 — фланец 20 по ГОСТ 33259, 1 шт.; 12 — фланец 20 по ГОСТ 33259, 1 шт.; 13 — прокладка Ду по ГОСТ 15180, 2 шт.; 14 — прокладка 20 по ГОСТ 15180, 1 шт.; 15 — болт d по ГОСТ 7798, 8 шт.; 16 — болт М12 по ГОСТ 7798, 4 шт.; 17 — болт М12 по ГОСТ 7798, n1шт.;

18 — гайка d по ГОСТ 5915, 8 шт.; 19 — шайба 12, n1шт.; 20 — гайка М12 по ГОСТ 5915, 4 шт.; 21 — стекло D0 по ТУ 21-23-157(или ГОСТ 21836), 2 шт.;

22 — шайба d, 8 шт.

Таблица 3. Размеры (мм) смотровых фонарей типа 2 исполнений 1, 2, 3

Проход условный, Dy	Диаметр стекла, D0	Dо	D1	d	d1	d2	1	К	н	h1	L	B	B1	B2	Н	H1	H2	n2	S1	S2
20	80	50	75	М12	25	57	150	—	120	115	215	215	185	180	300	240	230	12	2,5	3
32	100	70	100	М16	38	76	200		135	130	265	245	210	205	320	265	255	12	3	3
50	150	120	125		57	133	230		170	165	305	310	270	265	390	330	320	20	3	4
80	150	120	160		89	133	230	10	170	165	305	310	270	265	390	330	320	20	4	6

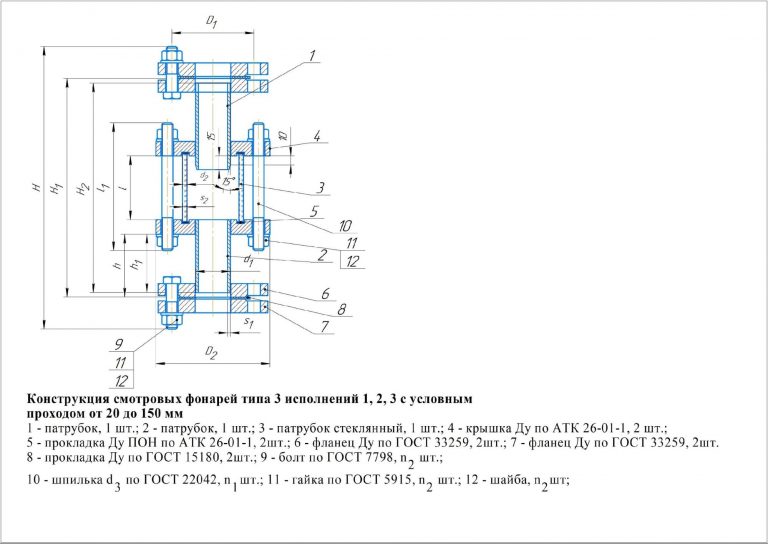

Рисунок 4 – Конструкция смотровых фонарей типа 3 исполнений 1, 2, 3

1 — патрубок, 1 шт.; 2 — патрубок, 1 шт.; 3 — патрубок стеклянный, 1 шт.; 4 — крышка, 2 шт.; 5 — прокладка Ду ПОН, 2шт.; 6 — фланец Ду по ГОСТ 33259, 2шт.; 7 — фланец Ду по ГОСТ 33259, 2шт. 8 — прокладка Ду по ГОСТ 15180, 2шт.; 9 — болт по ГОСТ 7798, n2 шт.; 10 — шпилька d3, n1шт.; 11 — гайка по ГОСТ 5915, n2 шт.;

12 — шайба, n2шт;

Таблица 4. Размеры (мм) смотровых фонарей типа 3 исполнений 1, 2, 3

Проход условный. мм	Давление условное. МПа	D1	d1	d2	d3	h	h1	l	l1	D2	H	H1	H2	n	n1	n2	S1	S2
20	0,6	65	25	45	М12	80	75	70	130	100	310	260	250	8	4	24	2,5	4
32	0,6	90	38	67		80	75	70	130	125	310	260	250				3	5
50	0,5	110	57	93		90	85	110	170	150	400	320	310				3	6
80	0,4	150	89	122	М16			110	180	190	410	320	310				4	7
100	0,3	170	108	169				185	260	240	490	405	390		8	40	5	9,5
150	0,2	225	159	221		110	100	185	260	290	540	440	425	16	8	48	6	11,5

Рабочая среда через патрубок проходит в корпус фонаря, стекла в фонаре расположены так, чтобы естественный (искусственный) свет проходил через поток рабочей среды. Таким образом, осуществляется визуальный контроль прохождения рабочих сред по трубопроводу.

Сделать заказ и запросить дополнительную информацию по Фонарь смотровой Вы можете здесь.

Назад
