Затвор дисковый поворотный ЗД

Назначение: затворы дисковые поворотные предназначены для использования в качестве запорной арматуры в технологических системах:
— холодного и горячего водоснабжения;
— цехов химводоподготовки ТЭС, ТЭЦ, ГРЭС и котельных;
— на линиях, транспортирующих агрессивные среды, нефтепродукты, а также в составе приемо-раздаточных устройств ПРУ, являющихся комплектующими изделиями для стальных вертикальных резервуаров, транспортирующих нефть и нефтепродукты.

Описание: затворы выпускаются двух модификаций: фланцевые ЗДФ и межфланцевые ЗДМ.
Затворы дисковые поворотные могут использоваться как самостоятельная запорная арматура (Ру=025; 1;1,6 МПа), так и в составе приемо-раздаточных устройств ПРУ.
В составе ПРУ затворы дисковые поворотные являются комплектующими изделиями для стальных вертикальных резервуаров и устанавливаются снаружи резервуара на приемо-раздаточный патрубок.

Общий вид затворов дисковых поворотных ЗД:

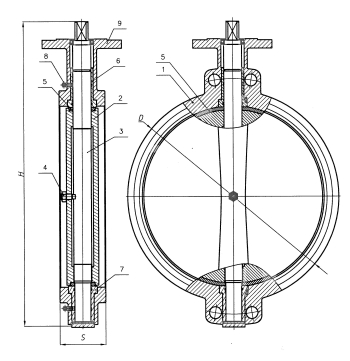

Затвор дисковый поворотный межфланцевый ЗДМ


1 – корпус, 2 – диск, 3 – вал, 4 – винт, 5 – уплотнение, 6 и 7 – втулки, 8 – масленка, 9 – монтажный фланец.

Затвор дисковый поворотный фланцевый ЗДФ


1 – корпус, 2 – диск, 3 – вал, 4 – винт, 5 – уплотнение, 6 и 7 – втулки, 8 – масленка, 9 – монтажный фланец.Класс герметичности затворов — А по ГОСТ 9544-2005.

По устойчивости к воздействию климатических факторов внешней среды затворы изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69.

Габаритно-присоединительные размеры затворов дисковых ЗД:

Модель Условный проход, DN Условное давление, МПа
(кгс/см2), не более		 Габаритные размеры, мм, не более Присоединительные размеры, мм Строительная длина, мм,
не более		 Масса затворов (без привода), кг,
не более
высота Н ширина D D1 d n
ЗДФ-50 50 1,6÷2,5(16÷25) 201 160 125 18 4 78 3,9
ЗДФ-80 80 208 195 160 18 8 90 5,0
ЗДФ-100 100 275 215 180 18 8 102 12
ЗДФ-150 150 350 280 240 22 8 116 34
ЗДФ-200 200 411 335 295 22 12 122 37
ЗДФ-250 250 476 405 355 26 12 130 44
ЗДФ-300 300 533 460 410 26 12 134 66
ЗДФ-350 350 590 520 470 26 16 140 117
ЗДФ-400 400 690 580 525 30 16 146 159
ЗДФ-500 500 844 710 650 33 20 186 205
ЗДФ-600 600 974 840 770 39 20 194 325
ЗДФ-700 700 1053 910 840 39 24 210 386
ЗДФ-800 800 1092 1020 950 39 24 208 460
ЗДФ-900 900 1172 1120 1050 39 28 212 550
ЗДФ-1000 1000 1172 1255 1170 45 28 220 710
ЗДФ-1200 1200 1252 1485 1390 52 32 228 920



Модель Условный проход, DN Условное давление, МПа
(кгс/см2), не более		 Габаритные размеры, мм, не более Присоединительные размеры, мм Строительная длина, мм,
не более		 Масса затворов (без привода), кг,
не более
высота Н ширина D D1 d n
ЗДМ-50 50 1,0÷2,5(10÷25) 201 102 125 18 4 47 3,5
ЗДМ-80 80 228 133 160 18 4 50 4,5
ЗДМ-100 100 352 158 180 18 4 56 12,2
ЗДМ-150 150 352 212 240 22 4 57 20
ЗДМ-200 200 411 268 295 22 4 66 21
ЗДМ-250 250 501 320 355 26 4 71 50
ЗДМ-300 300 534 370 410 26 4 81 43
ЗДМ-350 350 605 430 470 26 4 92 61
ЗДМ-400 400 668 482 525 30 4 102 84
ЗДМ-500 500 844 585 650 33 4 127 130
ЗДМ-600 600 974 685 770 39 4 130 180
ЗДМ-700 700 1053 800 840 39 4 130 263
ЗДМ-800 800 1162 905 950 39 4 160 350
ЗДМ-900 900 1210 1005 1050 39 4 192 450
ЗДМ-1000 1000 1420 1170 1170 45 4 205 590
ЗДМ-1200 1200 1535 1330 1390 52 4 220 760

Габаритно-присоединительные размеры даны PN 1,6 МПа (16 кгс/см2).
По требованию заказчика возможно изготовление затворов дисковых ЗД с другими условными проходами.

Все указанные характеристики (параметры, внешний вид и т. д.) носят информационный характер и могут быть изменены.

Точные параметры конструкции заказанного оборудования, его комплектация, а также материальное исполнение (согласно климатической зоны эксплуатации оборудования и характеристик) уточняются в процессе заказа.
