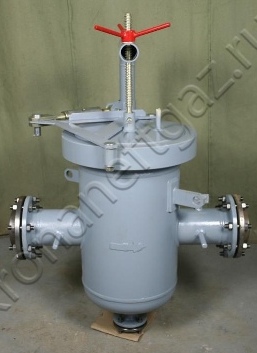

Фильтр сетчатый жидкостной с быстросъемной крышкой МИГ-ФБ

Область применения

Фильтры сетчатые жидкостные МИГ-ФБ (с быстросъемной крышкой) предназначены для очистки механических примесей сырой и товарной нефти, нефтепродуктов.

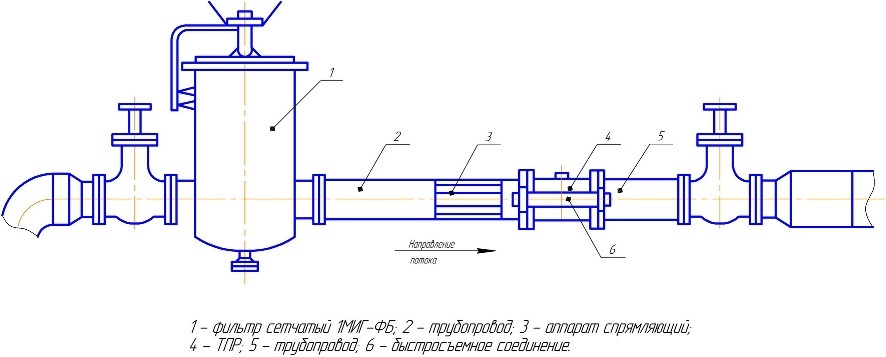

Областью применения являются узлы учета нефти и нефтепродуктов на объектах нефтепродуктопроводов предприятий нефтяной и других отраслей промышленности.

Предназначены для очистки механических примесей сырой и товарной нефти, нефтепродуктов транспортируемых по трубопроводам
с условным диаметром (DN) 40, 50,65, 80, 100, 150, 200, 250 и давлением (PN) до 1,6; 2,5; 4,0; 6,3; 16 МПа.

Техническое описание фильтра сетчатого МИГ-ФБ

✔ По требованию Заказчика возможно исполнение фильтра МИГ-ФБ с любой тонкостью фильтрации.

✔ По требованию Заказчика материальное исполнение возможно из стали 20, ст.09Г2С, ст.12Х18Н10Т, ст.13ХФА и других.

✔ По требованию Заказчика возможно изготовление фильтров МИГ-ФБ с давлением до 16 МПа.

✔ Возможно изготовление фильтров МИГ-ФБ по индивидуальным размерам Заказчика.

Преимущества фильтров сетчатых МИГ-ФБ:

 1. Преимуществом конструкции МИГ-ФБ является наличие быстродействующего затвора, позволяющего значительно сократить время технического обслуживания фильтра.

 2. Фильтры в обязательном порядке подвергаются испытанию на герметичность.

 3. Возможность присоединения мономеров и преобразователя давления.

 4. Возможна поставка фильтра с теплоизоляционным слоем из негорючих материалов.

 5. Так как площадь фильтрации в фильтрах серии МИГ значительно больше, чем в существующих фильтрах СДЖ, техническое обслуживание фильтра сокращается в несколько раз.

 6. Фильтры имеют строповые устройства по ГОСТ 13716-73, обеспечивающие подъем и установку фильтра в вертикальном положении при монтаже.

 7. Антикоррозионная защита оборудования выполнена в соответствии с требованиями «Антикоррозийная зашита металлических конструкций на объектах нефтегазодобычи, нефтегазопереработки и нефтегазопродуктообеспечения».

 8. Изделия в процессе эксплуатации не токсичны и не выделяют химически вредные вещества в окружающую среду.

 9. Предприятие работает по системе менеджмента качества ISO 9001.

 10. Производитель гарантирует качество и надежность поставляемого оборудования.

Окружающая среда:
Предназначены для эксплуатации в условиях взрывоопасных зон всех классов помещений и наружных установках
при эксплуатации температура окружающего воздуха		 от -60 до +50 °С
Рабочая среда:
Нефть по ГОСТ Р 51858-2002
Температура, °С от 5 до +60
Вязкость кинематическая, сСт до 300
плотность, кг/м3 700 до 1200
содержание воды, % объемн. до 100
содержание мех.примесей, % масс., не более 0,5
содержание парафина, % масс., не более 9,0
содержание сернистых соединений, % масс., не более 3
нефтепродукты (бензин, керосин, дизельное топливо, мазут)
Температура, °С от 5 до +80
Вязкость, сСт 300
плотность, кг/м3 700 до 1000
содержание мех.примесей, % масс., не более 0,5
вода с температурой от 0 до +60ºС.
Потеря давления на незагрязненном фильтре при максимальной пропускной способности и вязкости нефти 100сСт, не более 0,01МПа
Предел давления (допустимый) на загрязненном фильтре  0,3 МПа
Тонкость фильтрации (по умолчанию)  4000 мкм (4 мм)
Параметры и размеры фильтров МИГ-ФБ (с быстросъемной крышкой):
Исполнение фильтра Условный
проход
DN, мм		 Условное
давление
PN, мм		 Пропускная способность, м³/ч Вместимость, м³ Поверхность фильтрации, м² Размеры, мм Масса, кг
D1 D H2 Н B L L1 h1
1 МИГ-ФБ-40-1,6 40 1,6 42 0,044 0,15 273 110 1355 425 960 570 310 379 174
1 МИГ-ФБ-40-2,4 40 2,5 42 0,044 0,15 273 110 1355 425 960 570 310 379 176
1 МИГ-ФБ-40-4,0 40 4 42 0,043 0,15 273 110 1365 425 960 570 310 379 321
1 МИГ-ФБ-40-6,3 40 6,3 42 0,043 0,15 273 125 1375 425 960 570 310 379 236
1 МИГ-ФБ-50-1,6 50 1,6 72 0,044 0,15 273 125 1355 425 960 570 310 379 176
1 МИГ-ФБ-50-2,5 50 2,5 72 0,044 0,15 273 125 1355 425 960 570 310 379 178
1 МИГ-ФБ-50-4,0 50 4 72 0,043 0,15 273 135 1365 425 960 570 310 379 234
1 МИГ-ФБ-50-6,3 50 6,3 72 0,043 0,15 273 135 1400 425 960 570 310 379 238
1 МИГ-ФБ-65-1,6 65 1,6 120 0,044 0,15 273 145 1355 425 960 570 310 379 182
1 МИГ-ФБ-65-2,5 65 2,5 120 0,044 0,15 273 145 1355 425 960 570 310 379 184
1 МИГ-ФБ-65-4,0 65 4 120 0,043 0,15 273 145 1365 425 960 570 310 379 210
1 МИГ-ФБ-65-6,3 65 6,3 120 0,043 0,15 273 145 1400 425 960 570 310 379 222
1 МИГ-ФБ-80-1,6 80 1,6 180 0,044 0,15 273 160 1355 425 960 570 310 379 267
1 МИГ-ФБ-80-2,5 80 2,5 180 0,044 0,15 273 160 1355 425 960 570 310 379 268
1 МИГ-ФБ-80-4,0 80 4 180 0,043 0,15 273 160 1365 425 960 570 310 379 328
1 МИГ-ФБ-80-6,3 80 6,3 180 0,043 0,15 273 170 1400 425 960 570 310 379 342
1 МИГ-ФБ-100-1,6 100 1,6 300 0,113 0,25 412 180 1420 465 1210 900 475 559 263
1 МИГ-ФБ-100-2,5 100 2,5 300 0,113 0,25 416 190 1425 465 1210 900 475 559 324
1 МИГ-ФБ-100-4,0 100 4 300 0,116 0,25 420 190 1440 465 1210 900 475 559 400
1 МИГ-ФБ-100-6,3 100 6,3 300 0,113 0,25 424 200 1465 465 1210 900 475 559 506
1 МИГ-ФБ-150-1,6 150 1,6 600 0,113 0,25 412 240 1420 465 1210 900 475 559 275
1 МИГ-ФБ-150-2,5 150 2,5 600 0,113 0,25 416 250 1425 465 1210 900 475 559 370
1 МИГ-ФБ-150-4,0 150 4 600 0,116 0,25 420 250 1440 465 1210 900 475 559 428
1 МИГ-ФБ-150-6,3 150 6,3 600 0,113 0,25 424 280 1465 465 1210 900 475 559 593
1 МИГ-ФБ-200-1,6 150 1,6 1200 0,15 0,8 412 295 1815 775 1210 1100 1100 559 714
1 МИГ-ФБ-200-2,5 200 2,5 1200 0,15 0,8 416 310 1820 775 1210 1100 1100 559 870
1 МИГ-ФБ-200-4,0 200 4 1200 0,15 0,8 420 320 1825 775 1210 1100 1100 559 1085
1 МИГ-ФБ-200-6,3 200 6,3 1200 0,15 0,8 424 345 1860 775 1210 1100 1100 559 1471
1 МИГ-ФБ-250-1,6 250 1,6 1900 0,15 0,8 412 355 1815 775 1210 1100 1100 559 745
1 МИГ-ФБ-250-2,5 250 2,5 1900 0,15 0,8 416 370 1820 775 1210 1100 1100 559 919
1 МИГ-ФБ-250-4,0 250 4 1900 0,15 0,8 420 385 1825 775 1210 1100 1100 559 1106
1 МИГ-ФБ-250-6,3 250 6,3 1900 0,15 0,8 424 400 1860 775 1210 1100 1100 559 1575
Фильтр сетчатый жидкостной МИГ-ФБ имеет следующее обозначение, например:

«Фильтр сетчатый жидкостной МИГ-ФБ-50-6,3, «ТУ 3616-004-60231190-2011» , где
-МИГ-ФБ - наименование фильтра сетчатого жидкостного;
- ФБ – фильтр сетчатый с быстросъемной крышкой;
- 50 — диаметр условного прохода, DN, мм.;
- 6,3 – условное давление, PN, МПа (63 кгс/с2);
- ТУ 3616-004-60231190-2011 - номер настоящих ТУ.

Изготавливаются два конструктивных исполнения фильтров по способу соединения с трубопроводом:

исполнение 1 – на фланцах,
исполнение 2 – приварное.

Комплектация поставки фильтра МИГ-ФБ с быстросъемной крышкой:
Наименование Примечание
Фильтр сетчатый МИГ-ФБ с быстросъёмной крышкой
Комплект монтажных частей поставляется по заказу потребителя
Запасной фильтроэлемент поставляется по заказу потребителя
Дополнительно уплотнение крышки поставляется по заказу потребителя
Манометры в количестве 2 шт. поставляется по заказу потребителя
Преобразователь давления поставляется по заказу потребителя
Устройство и работа:

1. Фильтр сетчатый МИГ-ФБ состоит из корпуса 1, фильтр-элемента 2, крышки 3, подъемного устройства 4 для снятия крышки 3 в процессе эксплуатации, входного 5 и выходного 6 патрубков.
Фильтр-элемент устанавливается в корпусе с помощью направляющих 7.
Фильтр-элемент имеет корытообразную конфигурацию. К каркасу фильтр-элемента крепиться сетка 8 с квадратными ячейками из стальной рифленой проволоки. В нижней части фильтр-элемента имеется отстойник 9 для осаждения и сбора частиц, не прошедших через сетку.
В днище корпуса предусмотрен дренажный патрубок 10.
На крышке фильтра имеется патрубок (воздушник) для сброса газа.
Перепад давления на фильтре (разность давлений до и после фильтр-элемента) определяется по разности показаний двух манометров 12 или посредством преобразователя измерительного - 13, который преобразует перепад давления в унифицированный токовый выходной сигнал 4 - 20мА.
