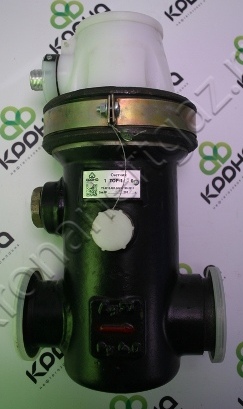

Счетчик жидкости ТОР-1-50, ТОР-1-80
Область применения
Счетчики жидкости турбинные ТОР-1-50 и ТОР-1-80 предназначены для измерения
количества жидкости: воды (кроме питьевой), нефти и нефтепродуктов в единицах
объема на технологических установках нефтедобывающих предприятий и в других
отраслях народного хозяйства.
Счетчики являются приборами непрерывного действия. Объем показаний счетчика
осуществляется:
1) по механическому счетчику;
2) по электромагнитному датчику в комплекте с блоком питания искробезопасным.
Предназначены для измерения количества жидкости: воды (кроме питьевой), нефти и
нефтепродуктов в единицах объема на технологических установках нефтедобывающих
предприятий и в других отраслях народного хозяйства транспортируемых по
трубопроводам
с условным диаметром (DN) 50 и 80 на давление (PN) от 0,2 до 4,0 МПа.
Измеряемая среда – жидкость со следующими параметрами:
| температура, о С | от +5 до+70 |
| содержание парафина, объёмное, %, не более | 10 |
| вязкость, м 2 /с | от 1x10-6 до 120x10-6 |
| содержание сернистых соединений по весу, %, не более | 3 |
| количество механических примесей, мг/л, не более | 3000 |
| размер частиц механических примесей, мм, не более | 5 |
| рабочее давление, МПа | 4,0 |
| потеря давления при максимальном расходе, МПа, не более | 0,05 |
| температура окружающего воздуха, °С, в пределах | от -50 до +50 |
| исполнение счетчиков по устойчивости к механическим воздействиям | обыкновенное |
Счетчики могут применяться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных условиях.
Питание электрических цепей электромагнитного датчика::| род тока | постоянный |
| напряжение, В, не менее | 6 >+10% -15% |
| коммутируемая мощность при работе на активную нагрузку, Вт, не более | 12 |
| ТОР-1-50 (ТОР-50) | ± 1,0 % |
| ТОР-1-80 (ТОР-80) | ± 1,0 % |
| Диапазон вязкости, м 2 /с | Диапазон расхода, % | Изменение показаний, % |
|---|---|---|
| от 1х10 -6 до 80х10 -6 | от 20 до 100 | 2,0 |
| от 80х10 -6 до 120х10 -6 | от 20 до 100 | 1,5 |
| Наименование параметров | ТОР-1-50 | ТОР-1-80 |
|---|---|---|
| Диаметр условного прохода, Ду, мм. | 50 | 80 |
|
Пропускная способность м3/с |
от 0,0016 до 0,0083 6-30 |
от 0,0041 до 0,02 15-75 |
|
Габаритные размеры, мм, не более длина ширина высота |
320 177 385 |
320 177 415 |
| Масса, кг., не более | 20 | 25 |
«Счетчик жидкости турбинный ТОР-1-50 ,
ТУ 4213-003-60231190-2011», где
-ТОР-1 -
наименование счетчика;
- 50 — диаметр
условного прохода, DN, мм.;
- ТУ
4213-003-60231190-2011 - номер настоящих ТУ.
«Счетчик жидкости турбинный ТОР-1-80 ,
ТУ 4213-003-60231190-2011», где
-ТОР-1 -
наименование счетчика;
- 80 — диаметр
условного прохода, DN, мм.;
- ТУ
4213-003-60231190-2011 - номер настоящих ТУ.
| Обозначение | Наименование | ТОР-1-50 | 1 ТОР-1-80 | Примечание |
|---|---|---|---|---|
| Ха2.833.033 | Счетчик жидкости турбинный ТОР-1-80 | - | 1 | с электромагнитным датчиком |
| Ха2.833.033-01 | Счетчик жидкости турбинный ТОР-1-80 | - | 1 | без датчика |
| Ха2.833.034 | Счетчик жидкости турбинный ТОР-1-50 | 1 | - | с электромагнитным датчиком |
| Ха2.833.034-01 | Счетчик жидкости турбинный ТОР-1-50 | 1 | - | без датчика |
| Ха1.490.008 РЭ | Руководство по эксплуатации | 1 | 1 | поставляется по запросу потребителя |
| Ха1.490.008 Д | Методика градуировки и поверки счетчиков жид- кости турбинных "1ТОР" | 1 | 1 | поставляется по запросу потребителя |
|
Ха2.833.033ПС Ха2.833.034ПС |
Паспорт |
- 1 |
1 - |
|
| Комплект монтажных частей в составе: | ||||
|
Ха8.230.061 Ха8.230.074 |
Фланец |
- 2 |
2 - |
поставляется по запросу потребителя |
|
КП-00-01-00-02 КП-00-01-00-03 |
Хомут |
- 4 |
4 - |
поставляется по запросу потребителя |
|
Кольцо ГОСТ 9833-73 080-086-36-2-2 096-102-36-2-2 |
2 - |
- 2 |
поставляется по запросу потребителя | |
| Гайка М16.6.019 ГОСТ 5915-70 | 4 | 4 | поставляется по запросу потребителя | |
|
Болт ГОСТ 7798-70 М16х100.56.019 М16х80.56.019 |
- 4 |
4 - |
поставляется по запросу потребителя | |
| Комплект запасных частей: | ||||
| Контакт магнитоупра-вляемый МКА-27-101Б 0.483.001 ТУ | 1 | 1 | поставляется по запросу потребителя | |
|
Кольцо ГОСТ 9833-73 005-008-19-2-4 018-022-25-2-4 026-032-36-2-4 114-120-26-2-4 |
1 1 1 1 |
1 1 1 1 |
поставляется по запросу потребителя | |
| Ха2.320.013 | Датчик магнитоиндукционный | поставляется по запросу потребителя | ||
| БПИ.00.00.000 | Блок питания искробезопасный | поставляется по запросу потребителя | ||
| Маркировка | Запасные части к ТОР-1-50 | Запасные части к ТОР-1-80 |
|---|---|---|
| ТОР1.00.00.001 заглушка | счетчик ТОР-1-50 | |
| ТОР1.00.00.001-01 заглушка | счетчик ТОР-1-80 | |
| 6023 КП-00-01-00-02 хомут крепления | счетчик ТОР-1-50 | |
| 6023 КП-00-01-00-03 хомут крепления | счетчик ТОР-1-80 | |
| 6023 Ха6.430.029 обтекатель | счетчик ТОР-1-50 | |
| 6023 Ха6.430.024 обтекатель | счетчик ТОР-1-80 | |
| 6023 Ха6.332.000 редуктор | счетчик ТОР-1-50 | |
| 6023 Ха6.332.001 редуктор | счетчик ТОР-1-80 | |
| 6023 Ха6.116.001 корпус | счетчик ТОР-1-50 | счетчик ТОР-1-80 |
| 6023 Ха6.393.008 крыльчатка | счетчик ТОР-1-50 | |
| 6023 Ха6.393.007 крыльчатка | счетчик ТОР-1-80 | |
| 6023 Ха6.178.000 крышка | счетчик ТОР-1-50 | счетчик ТОР-1-80 |
| 6023 Ха5.125.000 муфта магнитная | счетчик ТОР-1-50 | |
| 6023 Ха5.125.003 муфта магнитная | счетчик ТОР-1-80 | |
| 6023 Ха5.125.002 муфта магнитная | счетчик ТОР-1-50 | счетчик ТОР-1-80 |
| 6023 Ха7.021.007 шкала | счетчик ТОР-1-50 | счетчик ТОР-1-80 |
| 6023 Ха8.640.002 стекло | счетчик ТОР-1-50 | счетчик ТОР-1-80 |
| 6023 Ха8.665.061 хомут | счетчик ТОР-1-50 | счетчик ТОР-1-80 |
| 6023 Ха5.132.003 датчик электромагнитный | счетчик ТОР-1-50 | счетчик ТОР-1-80 |
| 6023 Ха6.374.000 червяк | счетчик ТОР-1-50 | счетчик ТОР-1-80 |
| 6023 Ха8.250.005 подшипник | счетчик ТОР-1-50 | счетчик ТОР-1-80 |
| 6023 Ха8.250.006 подшипник | счетчик ТОР-1-50 | счетчик ТОР-1-80 |
| 6023 Ха8.250.001 подпятник | счетчик ТОР-1-50 | счетчик ТОР-1-80 |
| 6023 Ха8.230.061 фланец | счетчик ТОР-1-50 | |
| 6023 Ха8.230.074 фланец | счетчик ТОР-1-80 | |
| 6023 Ха5.178.004 счетчик | счетчик ТОР-1-50 | счетчик ТОР-1-80 |
| 6023 Ха5.178.001 счетчик механический | счетчик ТОР-1-50 | счетчик ТОР-1-80 |
| 6023 Ха6.057.001 стрелка | счетчик ТОР-1-50 | счетчик ТОР-1-80 |
| 080-086-36 кольцо | счетчик ТОР-1-50 | |
| 096-102-36 кольцо | счетчик ТОР-1-80 |

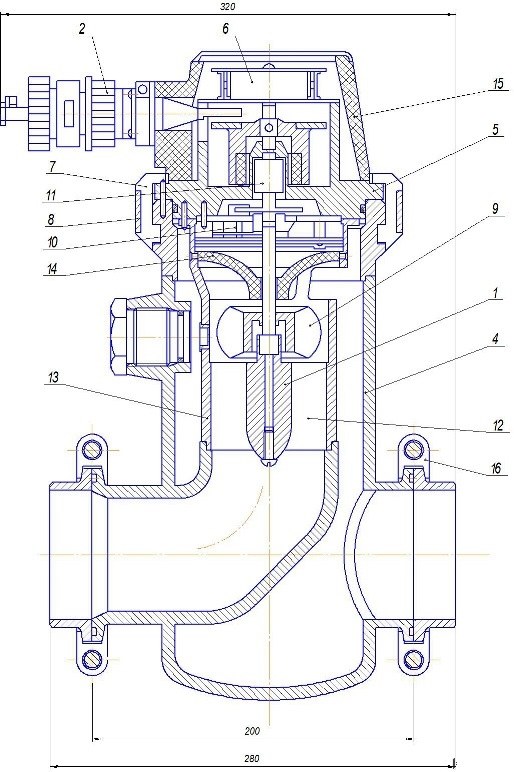

Счетчик состоит из измерительного узла [поз. 1], датчика электромагнитного [поз.
2] и корпуса [поз. 4]. Узел измерительный состоит из турбинки [поз. 9],
редуктора [поз. 10], счетного механизма [поз. 6], магнитной муфты [поз. 11],
лопатки [поз. 12], обтекателя [поз. 13] и экрана [поз. 14]. Измерительный узел
[поз.1] размещается внутри корпуса [поз.4] счетчика, крышка [поз.5]
измерительного узла является герметичной перегородкой, отделяющей счетный
механизм [поз.6] от рабочей полости корпуса счетчика и крепится к нему с помощью
хомутов [поз.7], которые фиксируются кольцом [поз.8]. Турбинка [поз.9] передает
вращательное движение через понижающий редуктор [поз.10] и магнитную муфту
[поз.11] на счетный механизм [поз.6]. Обтекатель [поз.13] и экран [поз.14]
служат для направления потока жидкости в рабочей полости корпуса, Лопатка
[поз.12], установленная непосредственно перед. турбинкой, служит для
регулирования положения, поля погрешности счетчика.
Поворот лопатки против или по часовой стрелке увеличивает или уменьшает обороты
турбинки при одном и том же количестве протекаемой жидкости. Крышка [поз.15]
служит защитой для счетного механизма от воздействия окружающей среды.
Счетчики монтируются к трубопроводу с помощью быстросъемных хомутов [поз.16].
Принцип работы счетчиков основан на преобразовании количества протекающей
жидкости в пропорциональное число оборотов турбинки и пересчета в единицы объема.
Кинематическая схема счетчиков приведена на рис. 2.
Электромагнитный датчик [поз.2] (см. рис. 1) представляет собой контактное
устройство. Основным элементом электромагнитного датчика является
нормально-разомкнутый магнитоуправляемый контакт (типаМКА-27-101Б), который
управляется полем постоянных магнитов, расположенных во вращающемся диске [поз.
16] счетного механизма [поз.6]. Цена одного импульса - 50 л.
