Счетчик газа АГАТ

Область применения

Счетчик газа турбинный АГАТ-М ТУ4213-003-60231190-2011 предназначен для измерения объема попутного газа, природного газа и воздуха в составе групповых замерных установок типа «Спутник» с целью осуществления оперативного контроля за режимами эксплуатации нефтяных скважин.

Предназначен для измерения объема попутного газа, природного газа и воздуха транспортируемого по трубопроводам
с условным диаметром (DN) 40, 50, 65, 100, 150 и давлением (PN) от 0,2 до 6,3 МПа.

Техническое описание счетчика газа АГАТ-М
Измеряемая среда – газ со следующими параметрами:
- температура    +5 … +80 о С;
- рабочее давление    0,2 … 6,3 МПа;
- содержание сероводорода по объему    до 3 % .
Окружающая среда:
а) температура окружающей среды:
- преобразователя расхода и датчика    от - 50 до +50 о С;
- блока 1НОРД-Э3М и блока 1ВЕГА-03    от +5 до +40 о С;
б) относительная влажность воздуха, не более:
- преобразователя расхода и датчика, при температуре +35 о С     95±3 %;
- блока 1НОРД-Э3М и блока 1ВЕГА-03, при температуре + 30 о С     95 ±3%.
Параметры электрического питания:
Потребляемая мощность 30 ВА
Параметры питающей сети:
- напряжение 220 +22 В;
- частота (50±1) +33 Гц;
Основные параметры датчиков:
- частота выходного сигнала от 16 до 5000 Гц;
- амплитуда выходного сигнала 12± 2,4 В;
- род тока постоянный;
- потребляемая мощность 0,5 Вт
Предел относительной погрешности:
Предел относительной погрешности счетчика в диапазоне расхода (20-100)% от максимального при поверке на воздухе, не более ± 4 %.
Предел относительной погрешности преобразователя расхода в диапазоне расхода (20-100)% от максимального при поверке на воздухе, не более ±3,9 %.
Предел относительной погрешности блока 1НОРД-Э3М при нижнем пределе измерения счетчиком объема газа, не более ±0,1 %.
Предел относительной погрешности блока «1 VEGA-03» при нижнем пределе измерения счетчиком объема газа, не более ±0,01 %.
Потеря давления в преобразователе расхода при максимальном рабочем расходе, не более  0,05 МПа.
Длинна линии связи, соединяющей с блоком, не более 1000 м.

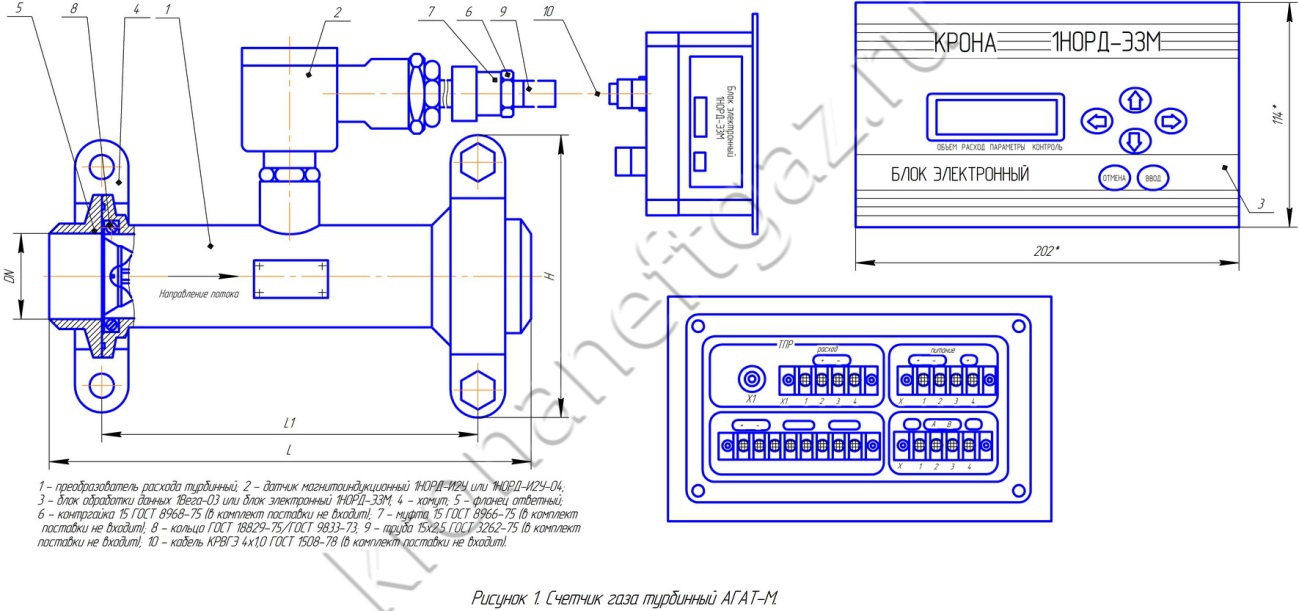

Параметры и размеры ТПР АГАТ-М:
Исполнение
счетчика		 Условный проход,
DN (мм.)		 Пропускная способ-
ность м3/ч(м3/с)		 Коэффициент преобразования,
имп/м3 не менее		 Длина
L1, (мм.)		 Ширина
B, (мм.)		 Высота
Н, (мм.)		 Длина строительная,
L, (мм)		 Масса,
кг.
АГАТ-1М-40 40 65 (0,0180) 1000 120 158 114 180 7.0
АГАТ-1М-50 50 125 (0,0347) 4500 150 180 130 210 10.0
АГАТ-1М-65 65 250 (0,0694) 20000 200 204 155 260 14.5
АГАТ-1М-100 100 500 (0,1389) 6000 300 268 215 380 31.0
АГАТ-1М-150 150 1000(0,2778) 3500 450 300 258 530 57.0
Счетчик газа турбинный АГАТ-М имеет следующее обозначение, например:

«Счетчик газа турбинный АГАМ-М-50, ТУ 4213-003-60231190-2011», где
- счетчик газа турбинный АГАТ-М - наименование счетчика;
- 50 — диаметр условного прохода, DN, мм.;
- ТУ 4213-003-60231190-2011 - номер настоящих ТУ.

Комплектация счетчика АГАТ-М:
  1. Турбинный преобразователь расхода (ТПР) АГАТ-М;
  2. Датчик магнитоиндукционный 1 НОРД -И2У;
  3. Блок электронный 1 НОРД-Э3М или блок обработки данных 1 ВЕГА-03;
  4. Комплект монтажных частей (ответные фланцы, прокладки, крепеж).
Унифицированный ремонтный комплект (УРК) для счетчика АГАТ-М:

Комплект УРК:

  1. Ось 6023
  2. Втулка 6023
  3. Кольцо 6023
  4. Турбинка 6023
  5. Подшипник 6023
  6. Обтекатель задний 6023
  7. Обтекатель передний 6023
Габаритные размеры и вес оборудования:
Оборудование Габаритные размеры, мм. Вес, кг.
Датчик 1НОРД-И2У, не более 70*102*96 1,9
Блок 1НОРД-Э3М, не более 202*114*78 0,8
Блок 1ВЕГА-03, не более 190*206*113 1,8
Принцип работы:

1. Преобразователь расхода (ТПР АГАТ-М) преобразует объем, прошедший через него газа в пропорциональное число оборотов турбинки;

2. Датчик 1 НОРД-И2У (или 1 НОРД-И1У) преобразует частоту вращения турбинки преобразователя в последовательные электрические импульсы, частота которых пропорциональна частоте вращения турбинки. Электрические импульсы от датчика поступают на вход блока;

3. Блок 1 НОРД-Э3М или блок 1 ВЕГА-03 пересчитывает импульсы, поступающие от магнитоиндукционного датчика в единицы объема, накапливает их и преобразует в показания отсчетного устройства, импульсно-кодовый сигнал и с носителем в виде замыкающего контакта.

Длина линии связи, соединяющая датчик 1НОРД-И2У (или 1 НОРД-И1У) с блоком 1НОРД-Э3М или 1ВЕГА-03 не более 500 метров.

Преобразователь расхода АГАТ-М совместно с датчиком НОРД-И2У (или 1 НОРД-И1У) предназначен для установки во взрывоопасных зонах помещений и наружных установок.
Степень защиты счетчика газа турбинного АГАТ-М от внешних воздействий - IP65 по ГОСТ 14254-96( МЭК 529--89). Исполнение счетчика по взрывозащите согласно ГОСТ Р 51330.0-99 - взрывозащищенное, маркировка взрывозащиты 1ЕxdIIBT4, установлен во взрывоопасной зоне.
Датчик НОРД имеет взрывозащищенное исполнение, вид взрывозащиты "взрывонепроницаемая оболочка", маркировка по взрывозащите 1ЕхdIIВТ4.
Блок 1 ВЕГА-03 и блок 1 НОРД-Э3М - изделия общего назначения и предназначены для установки вне взрывоопасных зон.
