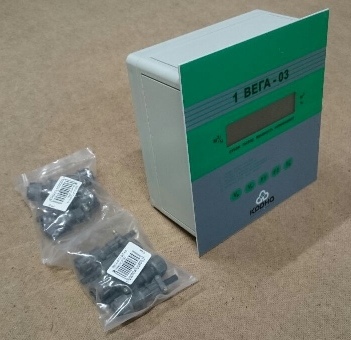

Блок обработки данных VEGA-03 (Блок обработки данных ВЕГА-03):
1) предназначен для вычисления объема и расхода жидкости на узлах учета нефти в
составе турбинных счетчиков типа НОРД, МИГ и других счетчиков-расходомеров с
магнитоиндукционными датчиками НОРД-И2У-02 или НОРД-И2У-04;
2) предназначен для вычисления влажности и объема чистой нефти на узлах учета
нефти в составе влагомеров в комплекте со счетчиками жидкости.
- преобразование частотного электрического сигнала с учетом токового сигнала в единицы объема, расхода, влажности по результатам предварительной градуировки;
- прием входного токового сигнала влияющей величины 4 – 20 мА от средств измерений (например, датчика давления, датчика температуры и т.д. ) по каналам измерения объема и влажности;
- вычисление объема чистой нефти с учетом влажности;
- накопление и прекращение накопления информации по дистанционному сигналу пуска «СТАРТ» и останова «СТОП», а также сброс накопленного значения;
- ввод и хранение таблиц коэффициентов преобразования в энергонезависимой памяти блока;
- выдача токового сигнала 4–20 мА соответствующего значению влажности.
- выдача токового сигнала 4–20 мА соответствующего значению расхода брутто
Параметры преобразований вводятся потребителем и хранятся в памяти блока.
Технические характеристики блока ВЕГА-03:
| Наименование показателя | Показатели |
|---|---|
| Объемная доля содержания воды, не более ,% | до 2 |
| Параметры отсчетного устройства канала измерения объема: | |
| - измерение объема | от 0,001 до 999999,999 м3 |
| - цена единицы младшего разряда | 0,001 м3 |
| - число разрядов | 9 |
| - представление числа | с фиксированной запятой. |
| Параметры отсчетного устройства канала измерения расхода: | |
| - измерение расхода | от 0,001 до 9999,999м3 / ч |
| - цена единицы младшего разряда | 0,001 м3 / ч |
| - число разрядов | 6 |
| - представление числа | с фиксированной запятой. |
| Параметры отсчетного устройства канала измерения влажности: | |
| - измерение влажности | от 0,01 до 99,99 % |
| - цена единицы младшего разряда | 0,01 % |
| - число разрядов | 4 |
| - представление числа | с фиксированной запятой |
| Предел относительной погрешности преобразования входных частотных сигналов в диапазоне от 16 до 5000 Гц и входных токовых сигналов в диапазоне от 4 до 20 мА в показания в единицах объема, расхода, влажности и в выходные сигналы, | не более ± 0,01 %. |
| Количество точек градуировки по параметру частоты: | |
| - расход: | 7 точек |
| - влажность: | 15 точек |
| Количество градуировочных таблиц по параметру влияющей величины: | |
| - расход: | 4 |
| - влажность: | 4 |
| Параметры цепей дистанционных сигналов пуска и останова накопления информации: | |
| - входное сопротивление | 10 кОм |
| - входная емкость, не более | 50 пФ |
| - длительность, не менее | 100 мкс |
| - амплитуда входного импульса | от 3 до 15 В, активный уровень - низкий |
| Параметры входных сигналов от ТПР и влагомера: | |
| - код единичный | по ГОСТ 26.014-81 |
| - уровень логической | «1» - (12± ,4) В |
| - уровень логического | «0», не более - 0,6 В |
| - длительность, не менее | 100 мкс, активный уровень – логическая «1» |
| Параметры выходных сигналов объема жидкости в систему телеметрии: | |
| а) с электрическим носителем: | |
| - код единичный | по ГОСТ 26.014-81 |
| - уровень логической | «1» - ( 12 ± 2,4 )В |
| - уровень логического | «0», не более - 0,6 В |
| - длительность | ( 0.1…999.9 ) мс, активный уровень – логическая «1» |
| б) с носителем в виде замыкающего контакта: | |
| - код единичный | по ГОСТ 26.014-81 |
| - длительность | (0.1…999.9 ) мс |
| 1.2.10. Выходной токовый сигнал текущего расхода | от 4 до 20 мА (на внешней нагрузке 0… 500 Ом). |
| 1.2.11. Выходной токовый сигнал текущей влажности | от 4 до 20 мА (на внешней нагрузке 0…500 Ом). |
| Параметры питающей сети: | |
| - напряжение | (220+22-33) В |
| - частота | ( 501 ) Гц |
| 1.2.13. Потребляемая мощность | не более - 25 ВА. |
| 1.2.14. Длина линии связи, соединяющей датчики с блоком | не более - 500м. |
| Электрические параметры линии связи | |
| а) по каналу измерения объема: | |
| - максимально допустимая емкость | не более - 0,3 мкФ |
| - максимально допустимая индуктивность | не более - 1мГн |
| б) по каналу измерения влажности: | |
| - максимально допустимая емкость | не более 4,9 мкФ |
| - максимально допустимая индуктивность | не более 100 мГн |
Блок обработки данных ВЕГА-03 имеет следующее обозначение:
Блок обработки данных ВЕГА-03 ТУ 3667-002-60231190-2011, гдеВЕГА-03 — наименование изделия;
ТУ 3667-002-60231190-2011 - номер ТУ.
| Габаритные размеры | 190х206х113мм. |
| Масса | не более 1,8 кг. |
| Степень защиты блока от проникновения воды, пыли и посторонних твердых частиц | по ГОСТ 14254-80 – IР54. |
| Сопротивление изоляции силовых цепей относительно друг друга | не менее 20 МОм. |
| Средняя наработка на отказ | не менее 24000 ч. |
| Средний срок службы | не менее 8 лет. |
| Среднее время восстановления работоспособного состояния | не более 8ч. |
Подключение измерительного преобразователя (датчика) влажности к блоку производится через искробезопасный барьер БИБ-02D-12 КПДС.426475.001 ТУ.
Устройство и принцип работы блока ВЕГА 03:Параметры ТПР и влагомера устанавливаются по паспортным данным на применяемые модели, а также по данным свидетельств о поверке или градуировочных таблиц после поверки счетчиков турбинных НОРД, МИГ и датчиков влажности на месте эксплуатации.
Подключите внешние устройства к блоку согласно рисунку 2, при этом следует
обратить внимание, что:
- сигнальный провод подключается на « + » вход, а корпусной на « - »;
- если не используется режим дистанционного пуска и останова, то для исключения
перехода блока в режим «СТОП» на разъёме Х4 соединить между собой контакты 1 и
3, а контакты 2 и 4 оставить не подключенными.
Для правильной работы блока в его память вводятся коэффициенты преобразования
ТПР и влагомера.
Коэффициенты преобразования необходимы для преобразования частотных сигналов ТПР
и датчика влажности соответственно в единицы расхода и влажности, и последующего
вычисления объёмов жидкости и чистой нефти.
Введенные значения коэффициентов сохраняются в энергонезависимой памяти блока, и
не стираются при отключении питания.
Коэффициенты преобразования представляют собой таблицу.
Каждому значению тока влияющей величины соответствует своя строка S зависимости
частоты и коэффициента преобразования. Эта зависимость определяется набором пар
частота – коэффициент.
Длительность интервала измерения частоты импульсов ТПР и влагомера может быть
установлена от 0.1 до 5 с. Соответственно, нижняя граница измерения частоты
меняется от 10 Гц до 0.2 Гц.
Значение по умолчанию – 2 с.
Сетевая интеграция прибора в автоматизированную систему Mnemologic
обеспечивается UART-портом стандарта EIA RS-485 (передача данных в режиме ASCII).
Прибор работает как подчинённое (slave) устройство в сети с дисциплиной доступа
к шине “запрос-ответ”. Приёмопередатчик устройства обеспечивает физическую
совместимость в сегменте сети до 32 устройств.
Параметры UART-порта в базовой конфигурации: 8 бит данных, 1 стоп-бит, бита
чётности нет, скорость передачи: 115200 кБит/с.
Далее представлена информация по конфигурированию и применению базового варианта
сетевого программного обеспечения прибора в системе Mnemologic.
Внешняя база данных прибора — входная и выходная информация, доступная для
сетевого (дистанционного) доступа.
