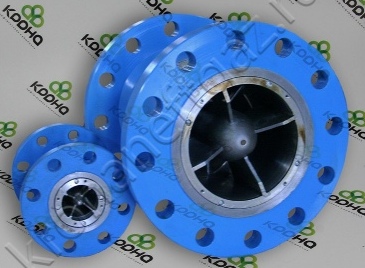

Турбинный преобразователь расхода ТПР НОРД
Назначение турбинного преобразователя расхода НОРД
Турбинный преобразователь расхода НОРД (ТПР НОРД-1М) (в дальнейшем — счетчик)
предназначены для измерения объема нефти по ГОСТ Р 51858-2002 «Нефть.
Общие технические условия» и нефтепродуктов, и других нейтральных к сталям 20Х13
и 12Х18Н10Т жидкостей на технологических установках нефтедобывающих и
нефтеперерабатывающих предприятий.
Предназначены для измерения объемного количества нефти, нефтепродуктов и других нейтральных к сталям 20X13 и 12X18Н10Т жидкостей, транспортируемых по трубопроводам с условным диаметром (DN) 40, 65, 80, 100, 150, 200 мм. и давлением (PN) до 2,5; 4,0; 6,3; 16 МПа.
Измеряемая среда – жидкость со следующими параметрами:| - температура | от +5 до +50 о С; |
| - кинематическая вязкость | (1-20)*10 -6 м 2/с; |
| - размеры механических примесей, не более | 4 мм.; |
| - содержание сернистых соединений по весу, не более | 3%; |
| - содержание свободного газа | не допускается |
| - механические примеси в виде волокнистых материалов |
не допускается |
| а) температура окружающей среды: | |
| - преобразователя расхода и датчика | от - 50 до +50 о С; |
| - блока НОРД-Э3М и блока ВЕГА-03 | от +5 до +40 о С; |
| б) относительная влажность воздуха, не более: | |
| - преобразователя расхода и датчика, при температуре +35о С | 95±3 %; |
| - блока НОРД-Э3М и блока ВЕГА-03, при температуре + 30о С | 95 ±3%. |
| внешние электрические и магнитные поля, кроме земного | отсутствуют |
| Потребляемая мощность | 30 ВА |
| Параметры питающей сети: | |
| - напряжение | 220 +22 В; |
| - частота | (50±1) +33 Гц; |
| Основные параметры датчиков: | |
| - частота выходного сигнала | от 16 до 5000 Гц; |
| - амплитуда выходного сигнала | 12± 2,4 В; |
| - род тока | постоянный; |
| - потребляемая мощность | 0,5 Вт |
| Предел относительной погрешности ТПР | от 20 до 100% (от max расхода) ТПР DN < 80мм ± 1,4% ТПР DN > 100мм ± 0,9% |
|---|---|
| Допускаемый предел изменения вязкости измеряемой среды ± 2·10-6 м²/с. | от 60 до 100% (от max расхода) ТПР DN < 80мм ± 0,9% ТПР DN > 100мм ± 0,4% |
| При выпуске из производства значение основной относительной погрешности определяется на воде | от 40 до 60%; от 60 до 80%; от 80 до 100% (от max расхода) ТПР DN = 200 мм ± 0,25% |
| Предел относительной погрешности счетчика, в комплекте поставки с НОРД-ЭЗМ | |
| от 20 до 100% (от max расхода) DN < 80мм ± 1,5% DN > 100мм ± 1,0% |
|
| от 60 до 100% (от max расхода) DN < 80мм ± 1,0% DN > 100мм ± 0,5% |
|
| от 40 до 60%; от 60 до 80%; от 80 до 100% (от max расхода) DN = 200 мм ± 0,35% |
|
| Предел относительной погрешности счетчика, в комплекте поставки с Вега-03 | от 20 до 100% (от max расхода) ± ± 0,15% |
| Минимальный объем измеряемый счетчиком, не менее | |
| 1000·g *при комплектации с блоком НОРД-ЭЗМ | |
| 100000·g* при комплектации с блоком Вега-03 |
| Длина линии связи между датчиком магнитоиндукционным | |
| и блоком VEGA-03, не более | 500 метров. |
| и блоком НОРД-Э3М, не более | 500 метров. |
| Обозначение преобразователя | Диаметр усл.прохода, DN,мм | Условное давление, PN,МПа | Наружный диаметр фланцев, D,мм | Строительная длина, L, мм | Масса ТПР, кг. | Коэффициент преобразования, имп/м3, не менее | Max расход, м³/ч |
|---|---|---|---|---|---|---|---|
| ТПР НОРД-40-25 | 40 | 2,5 | 145 | 180 | 10 | 28000 | 35 |
| ТПР НОРД-40-40 | 40 | 4 | 145 | 180 | 10 | 28000 | 35 |
| ТПР НОРД-40-63 | 40 | 6,3 | 165 | 180 | 13 | 28000 | 35 |
| ТПР НОРД-40-160 | 40 | 16 | 165 | 180 | 15 | 28000 | 35 |
| ТПР НОРД-65-25 | 65 | 2,5 | 180 | 220 | 11 | 11000 | 90 |
| ТПР НОРД-65-40 | 65 | 4 | 180 | 220 | 11 | 11000 | 90 |
| ТПР НОРД-65-63 | 65 | 6,3 | 200 | 220 | 15 | 11000 | 90 |
| ТПР НОРД-65-160 | 65 | 16 | 220 | 220 | 21 | 11000 | 90 |
| ТПР НОРД-80-25 | 80 | 2,5 | 195 | 250 | 18 | 5000 | 140 |
| ТПР НОРД-80-40 | 80 | 4 | 195 | 250 | 19,5 | 5000 | 140 |
| ТПР НОРД-80-63 | 80 | 6,3 | 210 | 250 | 21 | 5000 | 140 |
| ТПР НОРД-80-160 | 80 | 16 | 230 | 250 | 29 | 5000 | 140 |
| ТПР НОРД-100-25 | 100 | 2,5 | 230 | 280 | 26 | 4000 | 250 |
| ТПР НОРД-100-40 | 100 | 4 | 230 | 280 | 31 | 4000 | 250 |
| ТПР НОРД-100-63 | 100 | 6,3 | 250 | 280 | 40 | 4000 | 250 |
| ТПР НОРД-100-160 | 100 | 16 | 265 | 280 | 42 | 4000 | 250 |
| ТПР НОРД-150-25 | 150 | 2,5 | 300 | 360 | 48 | 1300 | 500 |
| ТПР НОРД-150-40 | 150 | 4 | 300 | 360 | 56 | 1300 | 500 |
| ТПР НОРД-150-63 | 150 | 6,3 | 340 | 360 | 80 | 1300 | 500 |
| ТПР НОРД-150-160 | 150 | 16 | 350 | 360 | 91 | 1300 | 500 |
| ТПР НОРД-200-25 | 200 | 2,5 | 360 | 400 | 63 | 800 | 900 |
| ТПР НОРД-200-40 | 200 | 4 | 375 | 400 | 93 | 800 | 900 |
| ТПР НОРД-200-63 | 200 | 6,3 | 405 | 400 | 115 | 800 | 900 |
| ТПР НОРД-200-160 | 200 | 16 | 430 | 400 | 147 | 800 | 900 |
«Турбинный преобразователь расхода НОРД-1М-150-63, ТУ
4213-003-60231190-2011», где
- ТПР НОРД-1М – наименование турбинного преобразователя расхода;
- 150 — диаметр условного прохода, DN, мм.;
- 63 – условное давление, PN, кгс/с2 (6,3 МПа);
- ТУ 4213-003-60231190-2011 - номер настоящих ТУ.

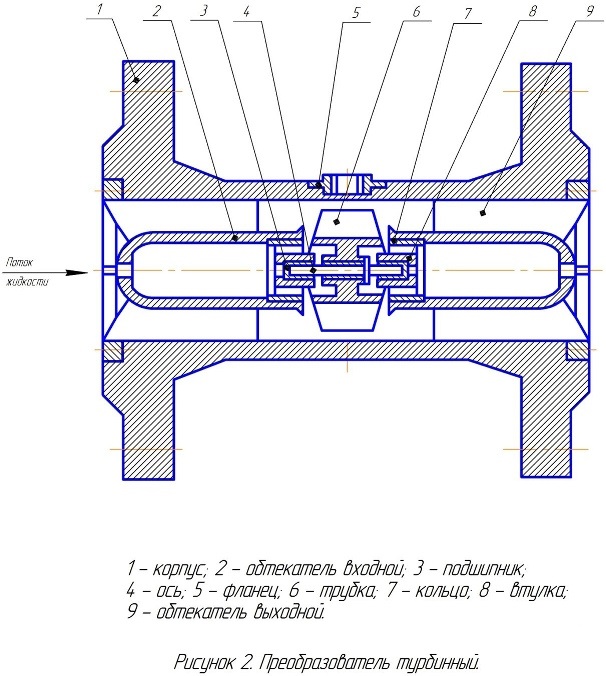

1. Турбинный преобразователь расхода (ТПР) НОРД;
2. Датчик магнитоиндукционный НОРД -И2У;
3. Блок электронный НОРД-Э3М или блок обработки данных ВЕГА-03;
4. Комплект монтажных частей (ответные фланцы, прокладки, крепеж).
| п/п | Запчасти на УРК НОРД-1М-150 | Кол, шт |
|---|---|---|
| 1. | Подшипник 6023 8.061.004.03 для НОРД-1М-150 | 2 |
| 2. | Обтекатель передний 6023 6.056.001.01 для НОРД-1М-150 | 1 |
| 3. | Обтекатель задний 6023 6.056.002.01 для НОРД-1М-150 | 1 |
| 4. | Ось 6023 7.083.002.01 для НОРД-1М-150 | 1 |
| 5. | Турбинка 6023 8.072.001.04 для НОРД-1М-150 | 1 |
| 6. | Втулка 6023 8.081.025.03 для НОРД-1М-150 | 2 |
| 7. | Кольцо 6023 8.683.002.02 для НОРД-1М-150 | 2 |
| Оборудование | Габаритные размеры, мм. | Вес, кг. |
|---|---|---|
| Датчик 1НОРД-И2У, не более | 70*102*96 | 1,9 |
| Блок 1НОРД-Э3М, не более | 202*114*78 | 0,8 |
| Блок 1ВЕГА-03, не более | 190*206*113 | 1,8 |
1. Турбинный преобразователь расхода (ТПР) НОРД преобразует объем, прошедший через него газа в пропорциональное число оборотов турбинки;
2. Датчик НОРД-И2У (или НОРД-И1У) преобразует частоту вращения турбинки преобразователя в последовательные электрические импульсы, частота которых пропорциональна частоте вращения турбинки. Электрические импульсы от датчика поступают на вход блока;
3. Блок НОРД-Э3М или блок ВЕГА-03 пересчитывает импульсы, поступающие от магнитоиндукционного датчика в единицы объема, накапливает их и преобразует в показания отсчетного устройства, импульсно-кодовый сигнал и с носителем в виде замыкающего контакта.
Длина линии связи, соединяющая датчик НОРД-И2У (или НОРД-И1У) с блоком НОРД-Э3М или ВЕГА-03 не более 500 метров.
Преобразователь расхода НОРД-1М совместно с датчиком НОРД-И2У (или НОРД-И1У)
предназначен для установки во взрывоопасных зонах помещений и наружных
установок.
Степень защиты счетчика газа турбинного НОРД-1М от внешних воздействий - IP65 по
ГОСТ 14254-96( МЭК 529--89). Исполнение счетчика по взрывозащите согласно ГОСТ Р
51330.0-99 - взрывозащищенное, маркировка взрывозащиты 1ЕxdIIBT4, установлен во
взрывоопасной зоне.
Датчик НОРД имеет взрывозащищенное исполнение, вид взрывозащиты
"взрывонепроницаемая оболочка", маркировка по взрывозащите 1ЕхdIIВТ4.
Блок ВЕГА-03 и блок НОРД-Э3М - изделия общего назначения и предназначены для
установки вне взрывоопасных зон.
