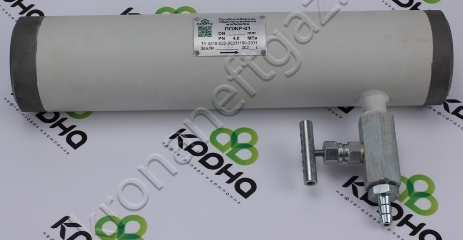

Пробоотборник перекачиваемой жидкости ППЖР-01
Область применения
Пробоотборники ППЖР-01 - ручной пробоотборник предназначены для оперативного ручного отбора пробы из трубопровода с давлением до 4,0 МПа, по которому перекачивается технологическая жидкость с целью анализа ее состава в лабораторных условиях. Пробоотборники ППЖР-01 разработаны в соответствии с требованиями ГОСТ 2517-2012.
Область применения пробоотборника ППЖР -01:- жидкость (жидкое смешивание);
- жидкость (жидкая дисперсия);
- газ (смешивание жидкого газа);
- теплопередача;
- термическая гомогенизация.
✔По умолчанию материальное исполнение сталь 09Г2С.
✔По требованию заказчика материальное исполнение возможно из ст.20, ст.09Г2С, ст.12Х18Н10Т, ст.13ХФА и другие.
✔По требованию заказчика возможно изготовление с условным диаметром Ду 50, 80, 100, 150.
✔По требованию заказчика допускается изготовление пробоотборника ППЖР-01 с другими условными диаметрами и другой длинны.
✔По заказу потребителя допускается изготовление и поставка термошкафа с электрообогревом для установки пробоотборника при окружающей температуре от -60 до +50 о С .
Технические характеристики пробоотборника ППЖР -01 Ду-80 Ру-4,0МПа:| № п/п | Наименование характеристики | Параметр |
|---|---|---|
| 1 | Максимальное рабочее давление, МПа (возможно другое давление по желанию заказчика) | 4,0 |
| 2 | Расход жидкости, м3/час (указано для ППЖР-01 на Ду-80) | 2,0 ÷ 24,0 |
| 3 | Характеристика отбираемой жидкости: | |
| 3.1 | максимальное давление, МПа (возможно другое давление по желанию заказчика) | 4,0 |
| 3.2 | температура, °С (указано для стандартной комплектации) | от + 4 до + 90 |
| 3.3 | кинематическая вязкость, м2/с | до 120х10-6 |
| 3.4 | массовая доля содержания механических примесей, % | до 5 |
| 3.5 | массовая доля содержания воды (для случая применения на обводненной нефти), % | до 98 |
| 4 | Рабочие условия эксплуатации: | |
| 4.1 | температура окружающей среды, °С (указано для стандартной комплектации) | от - 50 до + 60 |
| 4.2 | относительная влажность воздуха до 100% при температуре + 40°С и более низких температурах, с конденсацией влаги по ГОСТ Р 52931 | группа Д2 |
| 4.3 | группа исполнения по виброустойчивости по ГОСТ Р 52931 | группа N2 |
| 5 | Масса, кг. (указано для ППЖР-01 на Ду-80) | не более 30 |
| 6 | Средний срок службы, лет | не менее 20 |
Изделие не имеет электрических цепей и может быть установлен во взрывоопасной зоне.
Длина (стандартная) пробоотборника ППЖР-01 в соответствии с условным диаметром:| № п/п | Маркировка пробоотборника | Условный диаметр, Ду, мм* | Длинна без ответных фланцев, ± 5мм* |
|---|---|---|---|
| 1 | Пробоотборник ППЖР -01, Ду-50 | 50 | 472 |
| 2 | Пробоотборник ППЖР -01, Ду-80 | 80 | 684 |
| 3 | Пробоотборник ППЖР -01, Ду-100 | 100 | 708 |
| 4 | Пробоотборник ППЖР -01, Ду-150 | 150 | 700 |
✔ По желанию заказчика пробоотборник ППЖР -01 изготовливается с другими условными диаметрами и другой длинны.

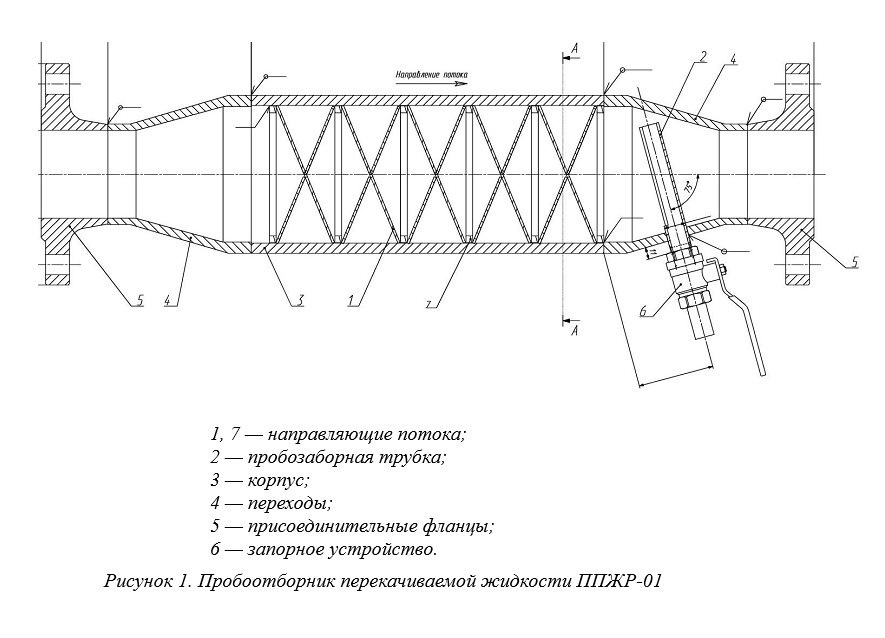

Пробоотборники ППЖР -01 имеют следующее обозначение:УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ Пробоотборника ППЖР-01:
1. Контролируемый поток жидкости, состоящий из нескольких расслоенных по сечению трубопровода компонентов (например, вода внизу, а нефть или нефтепродукт –сверху), поступает через входной присоединительный фланец (поз.5) и переход (поз. 4) в корпус (поз. 3). В корпусе установлены направляющие потока. Перемешивание компонентов контролируемой жидкости достигается применением нескольких направляющих потока.
2. Пробоотборники ППЖР-01 производят однородную смесь или дисперсию в ламинарном, переходном или турбулентном режиме потока.
3. Принципы работы пробоотборника:
- радиальные вихри;
- деление потока;
- реверс сдвига.
4. Направляющие потока и корпус пробоотборника ППЖР-01 представляет собой неразборную сварную конструкцию. Поток жидкости, проходя через все направляющие потока, превращается на выходе в однородную смесь, где располагается пробозаборная трубка (поз.2). Наружная часть пробозаборной трубки соединена с запорным устройством (поз. 6).
5. Через выходной присоединительный фланец (поз. 5) жидкость поступает в технологический трубопровод. Конструкция пробоотборника позволяет применять его на трубопроводах с относительно малыми скоростями потока и с повышенной вязкостью жидкости.
ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИПробоотборник перекачиваемой жидкости ППЖР-01 не имеет электрических цепей и может быть установлен во взрывоопасной зоне.
«Пробоотборник ППЖР -01 -80 ТУ 4318-020-60231190-2011», где
ППЖР-01 — пробоотборник перекачиваемой жидкости,
80 - условный диаметр Ду80,
ТУ 4318-020-60231190-2011 — номер настоящих ТУ.
