Пробозаборное устройство щелевое ЩПУ
Устройство пробозаборное щелевого типа ЩПУ предназначено для отбора проб товарной нефти и нефтепродуктов из трубопровода с условным диаметром (DN) от 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. и давлением (PN) от 0,2 до 6,3 МПа (по заказу заказчика допускается изготовление пробозаборного устройства до 25 МПа) по ГОСТ 2517-2012.
Эксплуатационное назначение пробоотборного устройства — оперативный контроль качества перекачиваемой нефти и нефтепродуктов, а также других жидкостей.
Функциональное назначение пробозаборного устройства — ручной отбор пробы из трубопроводов для определения качества перекачиваемого продукта аналитическим путем в лабораторных условиях.
Пробозаборное устройство щелевого типа ЩПУ имеют следующее обозначение:
1. Пробозаборное устройство щелевого типа ЩПУ ТУ 3667-002-60231190-2011;
2. Пробозаборное устройство щелевого типа ЩПУ с вентилем ТУ
3667-002-60231190-2011.
| Климатическое исполнение - в зависимости от комплектации (по требованию заказчика) УХЛ 1 или УХЛ 4.2 по ГОСТ 15150-69 |

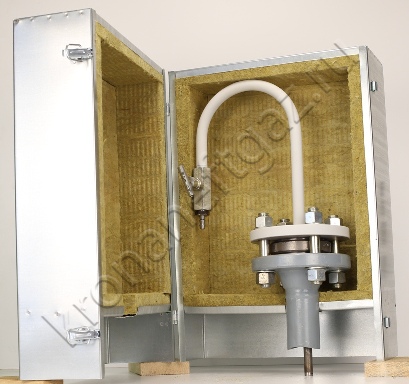

✔По заказу потребителя допускается изготовление и поставка термошкафа с электрообогревом для установки пробоотборника при окружающей температуре от -60 до +50 о С .
Технические характеристики пробозаборного устройства ЩПУ (ПУЩТ):| Рабочее давление (PN), МПа | от 0,2 до 6,3 |
| по заказу допускается изготовление пробоотборного устройства до 25 МПа | |
| Диаметр трубопровода на месте установки (DN) 40, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. | |
| Нормативный документ | ГОСТ 2517-2012 |
✔По заказу потребителя допускается изготовление и поставка баллонов 3000, 4000 см3, 5000 см3, 6000,7000 см3.
✔По заказу потребителя допускается изготовление и поставка баллонов из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА.
Пробоотборное устройство не имеет электрических цепей и может быть установлен во взрывоопасной зоне.

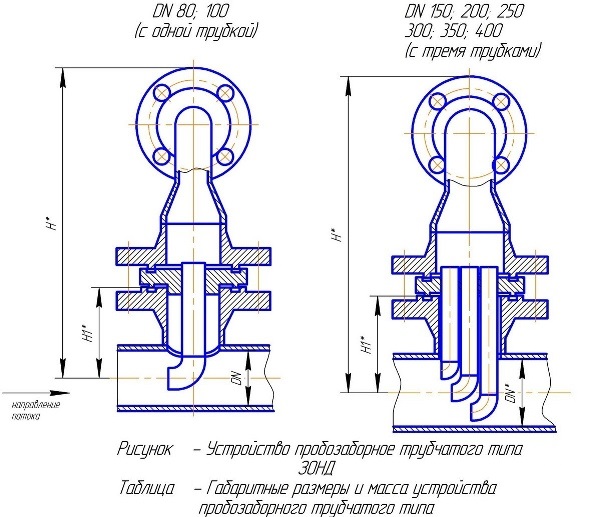

Габаритные размеры, масса пробозаборного устройства щелевого типа:| Обозначение | Диаметр условного прохода, DN, мм. | Высота зонда, Н, мм. | Высота монтажного фланца, L1, мм. | Площадь входного поперечного сечения, S, мм² | Масса кг, не боле | ||
|---|---|---|---|---|---|---|---|
| с одним (1) отв. | с пятью (5) отв. | масса изделия, кг. | масса изделия с комплектом монтажных частей | ||||
| Устройство пробоотборное щелевого типа - 40 | 40 | 172 | 111 | 66,7 | - | 1,63 | 14,6 |
| Устройство пробоотборное щелевого типа - 50 | 50 | 184 | 114 | 89,3 | - | 1,65 | 14,66 |
| Устройство пробоотборное щелевого типа - 65 | 65 | 202 | 117 | 126,9 | - | 1,65 | 14,68 |
| Устройство пробоотборное щелевого типа - 80 | 80 | 216 | 117 | 156,3 | - | 1,67 | 14,72 |
| Устройство пробоотборное щелевого типа - 100 | 100 | 245 | 125 | 194,7 | 150,8 | 1,7 | 14,82 |
| Устройство пробоотборное щелевого типа - 150 | 150 | 291 | 121 | 303,1 | 215,3 | 2,26 | 15,91 |
| Устройство пробоотборное щелевого типа - 200 | 200 | 350 | 130 | 428,8 | 284,9 | 2,38 | 16,21 |
| Устройство пробоотборное щелевого типа - 250 | 250 | 402 | 132 | 536,4 | 350,2 | 2,49 | 16,45 |
| Устройство пробоотборное щелевого типа - 300 | 300 | 454 | 135 | 645,5 | 413,1 | 3,35 | 18,18 |
| Устройство пробозаборное щелевого типа - 350 | 350 | 505 | 135 | 752,5 | 473,8 | 3,56 | 18,61 |
| Устройство пробозаборное щелевого типа - 400 | 400 | 555 | 133 | 839,8 | 530,3 | 4,42 | 20,32 |
| Устройство пробозаборное щелевого типа - 500 | 500 | 655 | 133 | - | 673,3 | 5,06 | 21,59 |
| Устройство пробозаборное щелевого типа - 600 | 600 | 755 | 133 | - | 791,4 | 5,61 | 22,7 |
| Устройство пробозаборное щелевого типа - 700 | 700 | 850 | 128 | - | 911,2 | 6,14 | 23,72 |
| Устройство пробозаборное щелевого типа - 800 | 800 | 950 | 128 | - | 1286,7 | 6,7 | 24,8 |
| Устройство пробозаборное щелевого типа - 1000 | 1000 | 1155 | 133 | - | 1298 | 7,85 | 27,17 |
| Устройство пробозаборное щелевого типа - 1200 | 1200 | 1355 | 133 | - | 1552,6 | 8,97 | 29,41 |
Устройство пробозаборное щелевого типа с вентилем - имеет следующее
обозначение:
«Устройство пробозаборное щелевого типа с вентилем - 300», ТУ
3667-002-60231190-2011, где
Устройство пробозаборное щелевого типа - наименование изделия;
300 — условный диаметр DN, мм;
ТУ 3667-002-60231190-2011 - номер ТУ.
Материальное исполнение:
пробоотборное устройство - сталь 09Г2С;
пробоотборная трубка - сталь 12Х18Н10Т.
✔По заказу потребителя допускается изготовление и поставка пробозаборного
устройства щелевого типа
из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА и других.
✔По заказу потребителя допускается изготовление и поставка термошкафа с электрообогревом для установки пробоотборника при окружающей температуре от -60 до +50 о С .
✔По заказу потребителя допускается изготовление и поставка баллонов 3000, 4000 см3, 5000 см3, 6000, 7000 см3.
✔По заказу потребителя допускается изготовление и поставка баллонов из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА.
УСТРОЙСТВО И ПРИНЦЫП РАБОТЫ:Оперативный контроль качества перекачиваемой нефти и нефтепродуктов, а также других жидкостей.
Ручной отбор пробы из трубопроводов для определения качества перекачиваемого продукта аналитическим путем в лабораторных условиях.
ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИПробозаборное устройство ЩПУ (ПУЩТ) не имеет электрических цепей и может быть установлен во взрывоопасной зоне.
Сделать заказ и запросить дополнительную информацию по ЩПУ Вы можете здесь.
