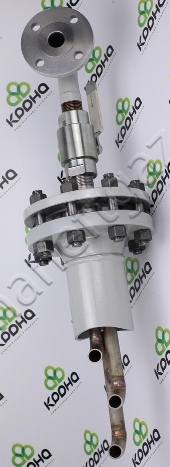

Устройство трубчатое пробозаборное ЗОНД
Устройство трубчатое пробозаборное типа ЗОНД предназначено для отбора проб товарной нефти и нефтепродуктов из трубопровода с условным диаметром (DN) от 80, 100, 150, 200, 250, 300, 350, 400 мм. и давлением (PN) от 0,2 до 6,3 МПа (по заказу заказчика допускается изготовление пробозаборного устройства до 25 МПа) по ГОСТ 2517-2012.
✔Также, Устройство трубчатое пробозаборное типа ЗОНД является переходником для пробоотборников ручного и автоматического типа например «1СТАНДАРТ».ЗОНД, устройство трубчатое
Эксплуатационное назначение устройства отборного — оперативный контроль качества перекачиваемой нефти и нефтепродуктов, а также других жидкостей.ЗОНД, устройство трубчатое
Функциональное назначение изделия ЗОНД — ручной отбор пробы из трубопроводов для определения качества перекачиваемого продукта аналитическим путем в лабораторных условиях.
Устройство трубчатое пробозаборное типа ЗОНД имеют следующее обозначение:
1. Устройство трубчатое пробозаборное типа ЗОНД ТУ 3667-002-60231190-2011; устройство
пробозаборное трубчатое, ЗОНД, устройство трубчатое, ЗОНД, устройство трубчатое
2. Устройство трубчатое пробозаборное типа ЗОНД (с вентилем) ТУ
3667-002-60231190-2011.
| Климатическое исполнение - в зависимости от комплектации (по требованию заказчика) УХЛ 1 или УХЛ 4.2 по ГОСТ 15150-69 |
✔По заказу потребителя допускается изготовление и поставка термошкафа с электрообогревом для установки пробоотборника при окружающей температуре от -60 до +50 о С .
Технические характеристики устройства трубчатого пробозаборного типа ЗОНД:| Рабочее давление (PN), МПа | от 0,2 до 6,3 |
| по заказу допускается изготовление пробозаборного устройства до 25 МПа | |
| Диаметр трубопровода на месте установки (DN) 40, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200 мм. | |
| Нормативный документ | ГОСТ 2517-2012 |
✔По заказу потребителя допускается изготовление и поставка баллонов 3000, 4000 см3, 5000 см3, 6000, 7000 см3.
✔По заказу потребителя допускается изготовление и поставка баллонов из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА.
✔Изделие не имеет электрических цепей и может быть установлен во взрывоопасной зоне.

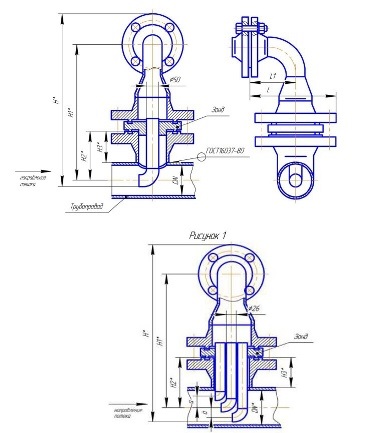

Габаритные размеры, масса пробозаборного устройства трубчатого типа:| Обозначение устройства пробозаборного трубчатого типа |
Рисунок, № |
Условный проход DN, мм. | PN, МПа | Размеры, мм. | Площадь поперечного сечения, мм2 | Масса зонда, кг. | Масса устройства, кг. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | H | H1 | H2 | H3 | L | L1 | |||||||
| ЗОНД-80-4,0 | 1 | 80 | 4 | − | 472 | 363 | 130 | 84 | 222 | 125 | 1963 | 3,96 | 20,21 |
| ЗОНД-100-4,0 | 1 | 100 | 4 | − | 481 | 372 | 139 | 84 | 222 | 125 | 1963 | 4,01 | 20,23 |
| ЗОНД-150-4,0 | 2 | 150 | 4 | 48 | 592 | 448 | 175 | 94 | 260 | 125 | 1592 | 6,986 | 39,52 |
| ЗОНД-200-4,0 | 2 | 200 | 4 | 66 | 640 | 478 | 205 | 94 | 260 | 125 | 1592 | 7,18 | 39,61 |
| ЗОНД-250-4,0 | 2 | 250 | 4 | 83 | 684 | 505 | 232 | 94 | 260 | 125 | 1592 | 7,373 | 39,76 |
| ЗОНД-300-4,0 | 2 | 300 | 4 | 100 | 727 | 531 | 258 | 94 | 260 | 125 | 1592 | 7,522 | 39,88 |
| ЗОНД-350-4,0 | 2 | 350 | 4 | 116 | 771 | 558 | 284 | 94 | 260 | 125 | 1592 | 7,732 | 40,01 |
| ЗОНД-400-4,0 | 2 | 400 | 4 | 131 | 804 | 577 | 304 | 94 | 260 | 125 | 1592 | 7,808 | 40,01 |
| ЗОНД-80-6,3 | 1 | 80 | 6,3 | − | 514 | 398 | 147 | 101 | 230 | 147 | 1963 | 4,04 | 31,02 |
| ЗОНД-100-6,3 | 1 | 100 | 6,3 | − | 523 | 407 | 156 | 101 | 230 | 147 | 1963 | 4,08 | 31,03 |
| ЗОНД-150-6,3 | 2 | 150 | 6,3 | 48 | 660 | 508 | 205 | 124 | 295 | 147 | 1592 | 7,07 | 60,02 |
| ЗОНД-200-6,3 | 2 | 200 | 6,3 | 66 | 706 | 538 | 235 | 124 | 295 | 147 | 1592 | 7,265 | 60,11 |
| ЗОНД-250-6,3 | 2 | 250 | 6,3 | 83 | 752 | 565 | 262 | 124 | 295 | 147 | 1592 | 7,438 | 60,25 |
| ЗОНД-300-6,3 | 2 | 300 | 6,3 | 100 | 795 | 591 | 288 | 124 | 295 | 147 | 1592 | 7,607 | 60,39 |
| ЗОНД-350-6,3 | 2 | 350 | 6,3 | 116 | 837 | 617 | 314 | 124 | 295 | 147 | 1592 | 7,773 | 60,54 |
| ЗОНД-400-6,3 | 2 | 400 | 6,3 | 131 | 876 | 641 | 338 | 124 | 295 | 147 | 1592 | 7,928 | 60,68 |
«Устройство трубчатое пробозаборное типа ЗОНД-200-4,0», ТУ 3667
-002-60231190-2011, где
Устройство трубчатое пробозаборное типа ЗОНД - наименование изделия;
200 — условный диаметр DN, мм;
4,0 — давление PN, МПа;
ТУ 3667-002-60231190-2011 - номер ТУ.
Материальное исполнение:
пробозаборное устройство - сталь 09Г2С;
пробозаборная трубка - сталь 12Х18Н10Т.
✔По заказу потребителя допускается изготовление и поставка устройства
трубчатого пробозаборного типа ЗОНД
из стали 12Х18Н10Т, ст. 09Г2С, ст. 13ХФА и других.
Оперативный контроль качества перекачиваемой нефти и нефтепродуктов, а также других жидкостей.
Ручной отбор пробы из трубопроводов для определения качества перекачиваемого продукта аналитическим путем в лабораторных условиях.
ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИУстройство трубчатое пробозаборное типа ЗОНД не имеет электрических цепей и может быть установлен во взрывоопасной зоне.
Сделать заказ и запросить дополнительную информацию по ЗОНД Вы можете здесь.
