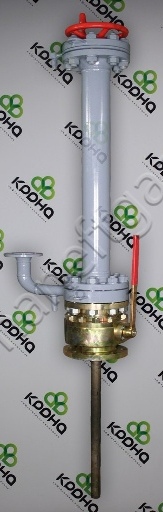

Устройство пробозаборное щелевого типа с лубрикатором ЩПУ
Устройство пробозаборное щелевого типа с лубрикатором предназначено для отбора проб сырой и товарной нефти и представляет собой механизм выдвижной с внутренним расположением ходовой резьбы привода вращения с пробозаборной трубкой с пятью щелевыми отверстиями или с одним щелевым отверстием по ГОСТ 2517-2012, с расположением патрубка технологической линии отбора пробы нефти как слева относительно оси патрубка, так и справа (л или п). Пробозаборное устройство, пробоотборное устройство, ЩПУ, Пробозаборное устройство щелевое
Устройство пробозаборное щелевого типа с лубрикатором предназначено для механизированного снятия и установки пробозаборной трубки (ГОСТ 2517-2012) при выполнении профилактических работ по очистке и осмотру пробозабороной трубки без остановки процесса транспортирования нефти по трубопроводу.
Основные характеристики ЩПУ с лубрикатором:| Наименование показателя | Показатели |
|---|---|
| Давление рабочей среды, МПа | 6,3 (по заказу 12МПа, 25МПа) |
| Температура, 0С | от -60 до +90 |
| Плотность, кг/м3 | от 750 до 990 |
| Кинематическая вязкость, м2/с | (от 1 до 100)*10 |
| Массовая доля механических примесей, не более, % | 0,05 |
| Массовая доля сернистых соединений, % | до 3,5 |
| Массовая доля содержания парафина, % | до 7,0 |
| Содержание солей, не более, мг/л | 5000 |
| Остаточное наличие свободного газа, не более% | 1 |
| Механические примеси в виде волокнистых материалов | не допускается |
Устройство пробозаборное щелевого типа с лубрикатором предназначено для применения во взрывоопасных зонах помещений и наружных установок по классификации ПУЭ «Правила устройства электроустановок», глава 7.3 «Электроустановки во взрывоопасных зонах»
Климатические исполнение устройства пробозаборного щелевого типа с лубрикатором УХЛ 1 по ГОСТ 15150-69, для работы в интервале температур окружающей среды от -60ºС до +60ºС и относительной влажности (95±3)% при температуре 35ºС.
Пример условного обозначения при заказе:
Устройство пробозаборное щелевого типа с лубрикатором - наименование
изделия
ЩПУ-300-6,3 (л или п)
ЩПУ – пробозаборное устройство щелевого типа с лубрикатором
300 — условный проход, мм;
6,3 — давление, МПа;
Л или П – левое или правое расположение патрубка.
ТУ 3667-002-60231190-2011 - номер настоящих ТУ.
| Обозначение | Кол-во щелевых отверстий, /шт./ |
Диаметр условного прохода, /DN, мм/ |
Размеры, /мм./ | Масса, /кг./ | Обороты штурвала | ||||
|---|---|---|---|---|---|---|---|---|---|
| D | H | H1 | H2 | d трубки | |||||
| ЩПУ-300-6,3 (л или п) | 5 | 300 | 325 | 1490 | 1802 | 1020 | 35 | 284 | 142 |
| ЩПУ-350-6,3 (л или п) | 350 | 377 | 1542 | 1905 | 1072 | 285 | 152 | ||
| ЩПУ-400-6,3 (л или п) | 400 | 426 | 1591 | 2004 | 1121 | 41 | 286 | 162 | |
| ЩПУ-500-6,3 (л или п) | 500 | 530 | 1693 | 2208 | 1223 | 182 | |||
| ЩПУ-600-6,3 (л или п) | 600 | 630 | 1793 | 2408 | 1323 | 288 | 202 | ||
| ЩПУ-700-6,3 (л или п) | 700 | 720 | 1888 | 2598 | 1418 | 290 | 222 | ||
| ЩПУ-800-6,3 (л или п) | 800 | 820 | 1988 | 2798 | 1518 | 49 | 295 | 242 | |
| ЩПУ-900-6,3 (л или п) | 900 | 920 | 2088 | 2898 | 1618 | 262 | |||
| ЩПУ-1000-6,3 (л или п) | 1000 | 1020 | 2188 | 3198 | 1718 | 297 | 276 | ||
| ЩПУ-1200-6,3 (л или п) | 1200 | 1220 | 2315 | 3525 | 1845 | 301 | 322 | ||
| ЩПУ-100-6,3-1 (л или п) | 1 | 100 | 114 | 1286 | 1391 | 816 | 25 | 279 | 251 |
| ЩПУ-150-6,3-1 (л или п) | 150 | 168 | 1336 | 1494 | 866 | 31 | 280 | 276 | |
| ЩПУ-200-6,3-1 (л или п) | 200 | 220 | 1388 | 1598 | 918 | 33 | 282 | 188 | |
| -ЩПУ-250-6,3-1 (л или п) | 250 | 273 | 1438 | 1698 | 968 | 280 | 218 | ||
| ЩПУ-300-6,3-1 (л или п) | 300 | 325 | 1490 | 1802 | 1020 | 39 | 284 | 142 | |
| ЩПУ-350-6,3-1 (л или п) | 350 | 377 | 1542 | 1905 | 1072 | 285 | 152 | ||
| ЩПУ-400-6,3-1 (л или п) | 400 | 426 | 1591 | 2004 | 1121 | 41 | 286 | 162 | |
| ЩПУ-500-6,3-1 (л или п) | 500 | 530 | 1693 | 2208 | 1223 | 182 | |||
| ЩПУ-600-6,3-1 (л или п) | 600 | 630 | 1793 | 2408 | 1323 | 288 | 202 | ||
| ЩПУ-700-6,3-1 (л или п) | 700 | 720 | 1888 | 2598 | 1418 | 290 | 222 | ||
| ЩПУ-800-6,3-1 (л или п) | 800 | 820 | 1988 | 2798 | 1518 | 49 | 295 | 242 | |
| ЩПУ-900-6,3-1 (л или п) | 900 | 920 | 2088 | 2898 | 1618 | 262 | |||
| ЩПУ-1000-6,3-1 (л или п) | 1000 | 1020 | 2188 | 3198 | 1718 | 297 | 282 | ||
| ЩПУ-1200-6,3-1 (л или п) | 1200 | 1220 | 2388 | 3598 | 1918 | 301 | 322 | ||
Материал исполнения:
пробозаборное устройство сталь 09Г2С, пробозаборная трубка сталь 12Х18Н10Т.
(По требованию заказчика возможно другое материальное и конструктивное
исполнение.)
Устройство пробозаборное щелевого типа с лубрикатором (приложении А, рис.
1,2) конструктивно состоит из трубки пробозаборной 9 (по ГОСТ 2517-85), муфты 2,
задвижки 5, корпуса 4, штурвала 1с предохранительной муфтой, опоры 8, крышки 10,
проставки 11.
В рабочем положении пробозаборная трубка 9 полностью опущена в трубопровод до
упора в стенку трубопровода и клапан перекрывает отверстие в муфте 2. Нефть
через щели в пробозаборной трубке 9 поступает в муфту 2 и через патрубок с
фланцем 7 — в технологический трубопровод отбора проб нефти.
Направляющая-ограничитель в опоре 8 уменьшает прогиб пробозаборной трубки 9 при
воздействии на ее скоростной напор потока нефти в трубопроводе.
Задвижка 5 служит для закрытия отверстия в трубопроводе.
Опора 8 предназначена для монтажа/установки выдвижного механизма на трубопровод.
При вращении штурвала 1 с встроенной в него предохранительной муфтой
пробозаборная трубка 9 поднимается внутрь корпуса 4 или опускается в
трубопровод.
Преобразование вращательного движения штурвала в поступательное движение
пробозаборной трубки выполняют резьба на корпусе 4, крышка 10, ходовой винт и
направляющие.
Сделать заказ и запросить дополнительную информацию по ЩПУ Вы можете здесь.
