Ха2.573.006

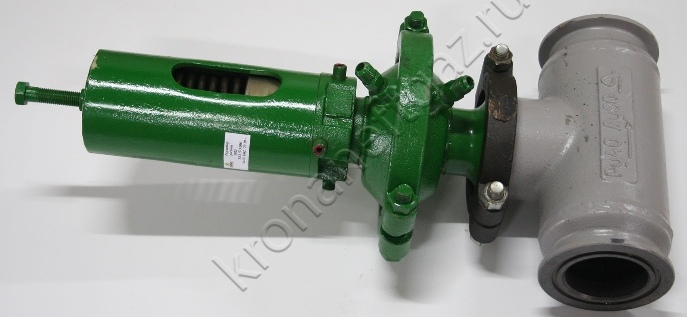

Регулятор расхода Ха2.573.006

Регулятор расхода Ха2.573.006 предназначен для обеспечения равномерного распределения расхода жидкости в замерной линии автоматизированных установок.

«Регулятор расхода Ха2.573.006, ТУ 3667-012-60231190-2011», где
Регулятор расхода Ха2.573.006 — наименование изделия;
ТУ 3667-012-60231190-2011 — номер настоящих ТУ.

Маркировка наноситься на табличку или ярлык (этикетку), выполненной фотохимическим способом или методом электрохимического травления или другим способом, который позволяет сохранить данные в течении всего срока эксплуатации. Место расположения маркировки указывается в конструкторской документации.
Маркировка содержит:
-наименование предприятия-изготовителя или его товарный знак;
-условное обозначение изделия;
-обозначение технических условий;
-температура окружающей среды;
-заводской номер;
-год изготовления.
Маркировка транспортной тары производится в соответствии с требованиями ГОСТ 14192-96.

Регулятор расхода Ха2.573.006 (рисунок 1) состоит из корпуса клапана — 1, корпуса мембраны — 2 и крышки мембраны — 3, соединенных между собой хомутным соединением, клапана — 4, связанного с мембраной — 5, штоком — 6.
На крышке мембраны — 3, на резьбе завернут корпус фиксаторов — 7, внутри которого находится подвижная втулка — 8, имеющая кольцевые проточки под шарики — 9.
Шарики — 9 прижимаются к втулке — 8 с помощью пружины — 10 и шариков — 11. Усилия прижатия шариков регулируются сжатием пружины — 10 с помощью гаек — 12. На втулку — 8 опирается тарелка — 13, через которую пружина — 14 прижимает втулку к штоку — 15. Шток — 15 служит для передачи усилия мембраны на втулку — 8. Пробки — 16 и 17 служат для выборки зазоров при сборке регулятора.
Усилие, передаваемое пружиной на втулку, регулируется винтом — 18 через тарелку — 19.
Повышенное давление воздействует под мембрану — 5, в результате чего усилие через шток — 15 и пробку — 16 передается на втулку — 8. Втулка — 8 удерживается в исходном положении за счет усилия пружины — 14 и шариков — 9 верхних фиксаторов. При достижении перепада давления между сепаратором и общим трубопроводом до величины 0,08-0,12 МПа, усилие перепада давления превышает усилие пружины — 14 и фиксаторов, в результате чего шарики отжимаются втулкой — 8. Система клапан-шток — 6, мембрана — 5, шток — 15, втулка — 8 — передвигается вверх до посадки нижнего шарика — 9 в нижнюю кольцевую проточку втулки — 8, клапан — 4 открывается.
При понижении перепада давления, усилие, действующее на мембрану снизу, уменьшается, следовательно, усилие пружины — 14 превышает суммарное усилие, создаваемое перепадом давления и удерживающей силой фиксаторов, в результате чего шарики — 9 отжимаются втулкой и за счет усилия пружины клапан закрывается, а верхние шарики фиксаторов западают в верхнюю кольцевую проточку втулки.
