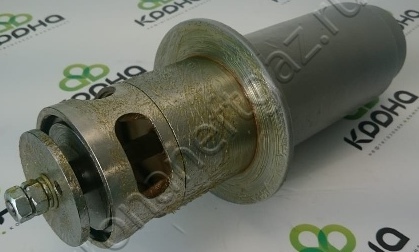

Клапан магниторегулируемый жидкостной КМР, КМР-2
Клапан магниторегулируемый КМР (жидкостной), предназначен для равномерного распределения расхода жидкости в замерной линии автоматизированных установок.
Основные характеристики клапана магниторегулируемого КМР-2:| Наименование показателя | Значение |
|---|---|
| Рабочее давление, МПа | 4,0 |
| Условный проход, мм. | 80 |
| Пропускная способность, м3/ в сутки | 650 |
| Перепад давления на клапан изделия, МПа в пределах на открытие на закрытие |
0,1÷0,15 0,025÷0,040 |
| Масса, кг, не более | 6 |
| Габаритные размеры, мм, не более высота ширина | 330 132 |
| Рабочая среда, Сº | до 100 |
1. Клапан КМР является усовершенствованным оборудованием, который с легкостью заменяет устаревшие регуляторы расхода: Ха2.573.006, РР02.00.000, РР02.00.000-01, РР02.00.000-03, МПК 10В, РРМК-5.
2. Клапан КМР устанавливается в тройники от ранее установленных регуляторов расхода.
3. Каждый клапан КМР проходит обязательное испытание на прочность, на открытие и закрытие по давлениям, указанным в паспорте.
4. Клапан КМР состоит из цельно литого корпуса – что гарантирует быстрый монтаж, долговечность и надежность оборудования.
5. За счет уникального решения по созданию цельно литого корпуса клапана, соосность каждого клапана обеспечивает идеальную посадку и точное прижатие посадочного места фланца и посадочного места в тройнике, в следствие чего не возникают протечки и исключается замена запасных частей в ближайшем будущем.
6. Все уплотнительные элементы выполнены из полиуретана. Полиуретан имеет более высокие физико-математические характеристики по отношению к РТИ и с успехом заменяет резину различных марок (в некоторых случаях и металлы), благодаря таким свойствам как: 1.износостойкость, 2.кислотостойкость, 3.маслобензостойкость, 4.высокие диэлектрические свойства, 5.возможность работы при высоких давлениях (до 750 МПа) в широком диапазоне температур (от -70°С до +200°С).
7. Все внутренние элементы выполнены на высокотехнологичном оборудование, что гарантирует точность исполнения каждой детали и соответственно более качественную и надежную работу клапана.
8. Так же возможна поставка запасных частей для клапанов КМР других производителей.
«Клапан магниторегулируемый КМР жидкостной ТУ 3742-017-60231190-2011»,
где
Клапан магниторегулируемый КМР — наименование изделия;
жидкостной – рабочая среда жидкость;
ТУ 3742-017-60231190-2011 — номер настоящих ТУ.
| Номер позиции по чертежу | Наименование КМР-2-Ж жидкостной |
|---|---|
| 1 | Крышка КРОНА КМР 2617651.1 |
| 2 | Корпус КРОНА КМР 2617651.2 |
| 3 | Подвижный магнитопровод КРОНА КМР 2617651.3 |
| 4 | Втулка немагнитная КРОНА КМР 2617651.4 |
| 5 | Шайба магнитная КРОНА КМР 2617651.5 |
| 6 | Магнитопровод КРОНА КМР 2617651.6 |
| 7 | Пружина КРОНА КМР 2617651.7 |
| 8 | Пружина КРОНА КМР 2617651.8 |
| 9 | Шайба упорная КРОНА КМР 2617651.9 |
| 10 | Штифт КРОНА КМР 2617651.10 |
| 11 | Шайба опорного диска КРОНА КМР 2617651.11 |
| 12 | Диск опорный КРОНА КМР 2617651.12 |
| 13 | Корпус верхний КРОНА КМР 2617651.13 |
| 14 | Шток КРОНА КМР 2617651.14 |
| 15 | Кольцо уплотнительное КРОНА КМР 2617651.15 |
| 16 | Клапан верхний КРОНА КМР 2617651.16 |
| 17 | Шайба КРОНА КМР 2617651.17 |
| 18 | Втулка КРОНА КМР 2617651.18 |
| 19 | Дроссель КРОНА КМР 2617651.19 |
| 20 | Кольцо стопорное КРОНА КМР 2617651.20 |
| 21 | Клапан нижний КРОНА КМР 2617651.21 |
| 22 | Гайка КРОНА КМР 2617651.22 |
| 23 | Шайба КРОНА КМР 2617651.23 |
| 24 | Шайба КРОНА КМР 2617651.24 |
| 25 | Кольцо КРОНА КМР 070-076-36 (полиуретан/фторкаучук) 2617651.25 |
| 26 | Кольцо КРОНА КМР 080-085-30 (полиуретан/фторкаучук) 2617651.26 |
| 27 | Кольцо КРОНА КМР А75 2617651.27 |
1. Подготовительные работы.
1.1. Демонтировать штатный регулятор расхода по уровню нижних хомутовых
соединений.
1.2. Проверить целостность поверхности седла в корпусе регулятора расхода.
1.3. Замерить расстояние от фланца хомутового соединения корпуса регулятора
расхода до внешней горизонтальной поверхности седла. Это расстояние не должно
превышать 96-97 мм.
2. Монтаж клапана магниторегулируемого.
2.1. Произвести сборку клапана магниторегулируемого путем вложения в корпус
регулятора расхода с небольшим натягом по внешней поверхности седла верхней
части до соприкосновения обоих фланцев хомутового соединения.
2.2. Произвести сборку хомутового соединения.
2.3. Произвести опрессовку клапана магниторегулируемого.
3 Запуск в работу клапана магниторегулируемого.
3.1. После опрессовки произвести переключение ПСМ на замеряемую скважину.
3.2. При прохождении первой порции жидкости возможно прослушивание многократного
срабатывания устройства регулирования расхода, что является нормальным для
первого момента при заполнении опорожненной измерительной линии замеряемой
жидкостью.
3.3. Последующие срабатывания регулятора должны быть мягкими и ровными. После
этого устройство готово к последующей работе.
1. При проведении работ необходимо соблюдать меры безопасности в соответствии
с требованиями: ПБ 08-624 «Правила безопасности в нефтяной и газовой
промышленности», с общими требованиями безопасности при погрузочно-разгрузочных
работах по ГОСТ 12.3.009, с требованиями безопасности труда ГОСТ 12.2.003
«Оборудование производственное. Общие требования безопасности».
2. Техника безопасности при эксплуатации обеспечивается конструкцией клапана и
соблюдением требований к монтажу и эксплуатации.
3. К работе по монтажу, проверке и эксплуатации клапана допускаются лица,
имеющие необходимую квалификацию.
