Насос вакуумный водокольцевой 2ВВН1-12М
Водокольцевой вакуумный насос 2ВВН1-12М(Н) производительностью 12 м3/мин
при начальном давлении 0,04МПа, предназначен для опасных производственных
объектов, для создания и поддержания вакуума в диапазоне рабочих давлений от
атмосферного до 10 КПа. Рабочей жидкостью насоса является вода. Насосы
предназначены для работы на жидкостях и малорастворимых в них газах и парах не
агрессивных к материалам конструкции насоса 2ВВН1-12М(Н), не взрывопожароопасных
и не токсичных. Использование водокольцевого вакуумного насоса 2ВВН1-12М(Н) для
откачки водогазовых смесей допускается лишь при условии отделения и отвода
основной массы воды у входа в насос. Невыполнение этого требования может
привести к недопустимой перегрузке электродвигателя и разрушению рабочих органов
насоса 2ВВН1-12М(Н).
Насос вакуумный водокольцевой 2ВВН1-12М(Н) изготавливается в климатическом
исполнении УХЛ 4 и О4 по ГОСТ 15150-69, соответствует требованиям технических
условий ТУ 3648-015-00218526-2000, разработан и изготавливается с учётом
требований ГОСТ Р 52615-2006. Требования к качеству электроэнергии по ГОСТ
32144-2013.

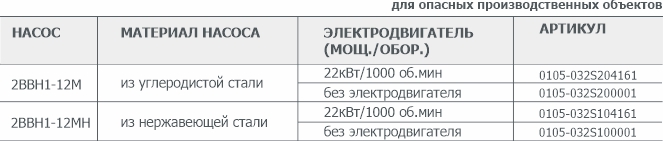

Вариант исполнения:
Материал изготовления насоса: из нержавеющей стали или из углеродистой стали.
Тип электродвигателя (мощность/обороты): 22кВт/1000 об.мин или без
электродвигателя.

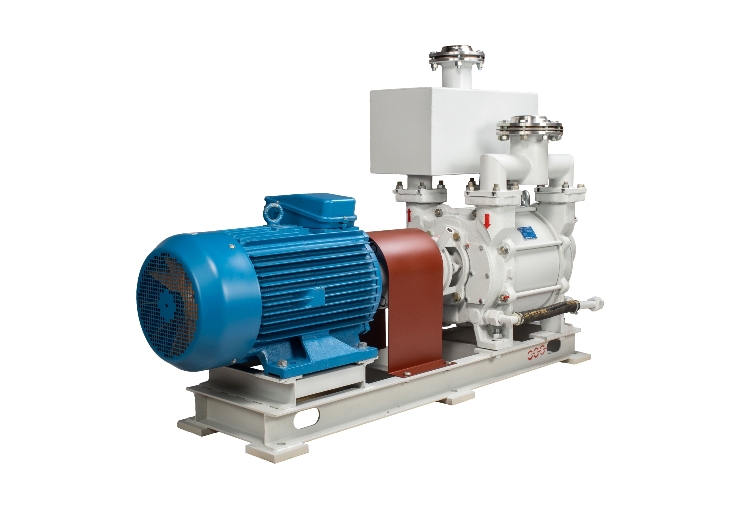

Водокольцевой вакуумный насос 2ВВН1-12М(Н) состоит из насоса и двигателя, установленных на общей горизонтальной раме и соединенных упругой муфтой, закрытой кожухом. Вакуумный насос 2ВВН1-12М(Н) имеет двухстороннее газораспределение, уплотнение вала осуществляется сальниками, без фонарного кольца, в нагнетательные патрубки установлены водоотделители. Под окнами нагнетания насоса 2ВВН1-12М(Н) расположен ряд круглых отверстий, которые закрыты плоскими лепестковыми клапанами, крепящимися к газораспределительным дискам. Через эти отверстия при работе насоса автоматически выпускается газ в нагнетательную полость, как только давление в рабочем пространстве превышает давление в нагнетательной полости. Таким образом, исключается пережатие газа и расходование на это энергии. Доступ к лепестковым клапанам извне для их замены осуществляется через люки в лобовинах, закрытые фигурными крышками. Для работы во взрывоопасных зонах насос 2ВВН1-12М(Н) комплектуется электродвигателем соответствующего уровня по взрывозащите.
Область применения водокольцевого вакуумного насоса 2ВВН1-12М(Н)- Пищевая промышленность
- Производства сахара
- Деревообработка
- Целлюлозно-бумажное производство
- Нефтехимическая промышленность
- Химическая промышленность
- Производство резиновых изделий
- Металлургия
- Машиностроение
- Производство электрооборудования
- Строительство
- Научно-исследовательская деятельность
- Сельское хозяйство
- Добыча полезных ископаемых
- Обработка отходов
2ВВН1-12М(Н)
2ВВН1-12М

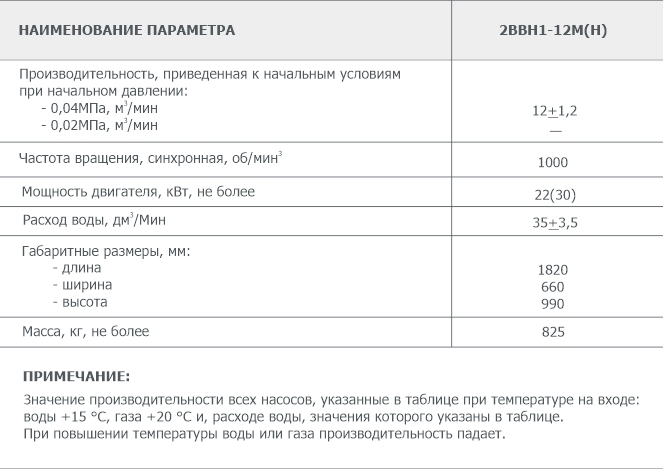

Наименование параметра |
Значение для насоса 2ВВН1-12М(Н) |
| Производительность, приведенная к начальным условиям при начальном давлении 0,04MПa, м3/мин | 12±1,2 |
| Частота вращения, синхронная, об/мин3 | 1000 |
| Мощность двигателя, кВт, не более | 22 (30) |
| Расход воды, дм3/Мин | 35±3,5 |
| Габаритные размеры, мм: | |
| длина | 1820 |
| ширина | 660 |
| высота | 990 |
| Масса, кг, не более | 825 |
ПРИМЕЧАНИЕ: Значение производительности насоса, указанного в таблице - при температуре на входе: воды ±15 °С, газа ±20 °С и, расходе воды, значения которого указаны в таблице. При повышении температуры воды или газа производительность падает. |
|
Сделать заказ и запросить дополнительную информацию по 2ВВН1-12М Вы можете здесь.
