Насос вакуумный водокольцевой 3ВВН1-3М
Водокольцевой вакуумный насос 3ВВН1-3М(Н) производительностью 3,5 м3/мин
при начальном давлении 0,04МПа, предназначен для общепромышленного
использования, для создания и поддержания вакуума в диапазоне рабочих давлений
от атмосферного до 10 КПа. Рабочей жидкостью насоса является вода. Использование
насоса 3ВВН1-3М(Н) для откачки водогазовых смесей допускается лишь при условии
отделения и отвода основной массы воды у входа в насос. Невыполнение этого
требования может привести к недопустимой перегрузке двигателя и разрушению
рабочих органов насоса. Водокольцевой вакуумный насос 3ВВН1-3М(Н) не
предназначен для использования на пожаровзрывоопасных производствах.
Насос вакуумный водокольцевой 3ВВН1-3М(Н) изготавливается в климатическом
исполнении УХЛ 4 и О4 по ГОСТ 15150-69, соответствует требованиям технических
условий ТУ 3648-053-00218526-2013, разработан и изготавливается с учётом
требований ГОСТ Р 52615-2006.
Вариант исполнения:
Материал изготовления насоса: из нержавеющей стали или из углеродистой стали.
Тип электродвигателя (мощность/обороты): 7,5кВт/1500 об.мин или без
электродвигателя.
Состав водокольцевого вакуумного насоса 3ВВН1-3М(Н)

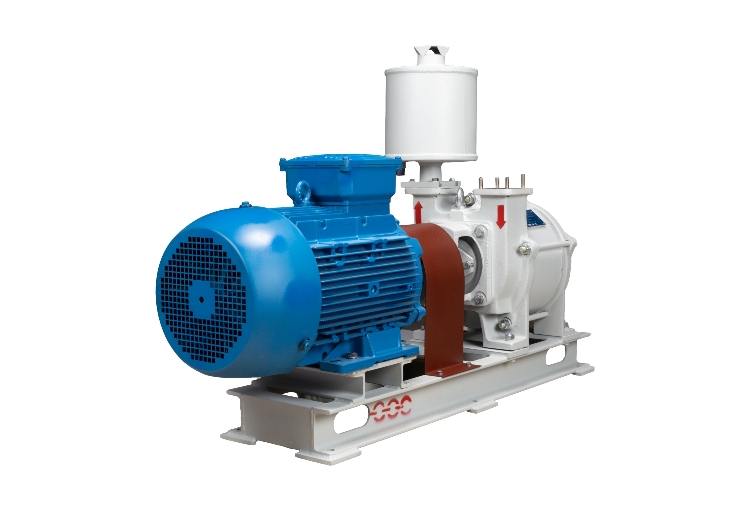

Водокольцевой вакуумный насос 3ВВН1-3М(Н) состоит из насоса и двигателя,
установленных на общей горизонтальной раме и соединенных упругой муфтой,
закрытой кожухом. В рабочее пространство насоса 3ВВН1-3М(Н) газ подаётся с одной
стороны, уплотнение вала осуществляется сальниками, без фонарного кольца, в
нагнетательные патрубки установлены водоотделители. Для работы во взрывоопасных
зонах насос 3ВВН1-3М(Н) комплектуется электродвигателем соответствующего уровня
по взрывозащите.
Область применения насоса вакуумного водокольцевого 3ВВН1-3М(Н)
- Пищевая промышленность
- Производства сахара
- Деревообработка
- Целлюлозно-бумажное производство
- Нефтехимическая промышленность
- Химическая промышленность
- Производство резиновых изделий
- Металлургия
- Машиностроение
- Производство электрооборудования
- Строительство
- Научно-исследовательская деятельность
- Сельское хозяйство
- Добыча полезных ископаемых
- Обработка отходов
3ВВН1-3М(Н)

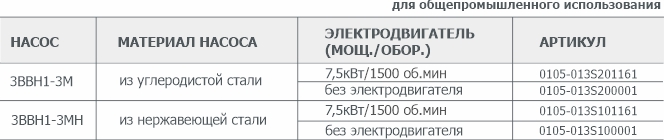

Информация для заказа водокольцевого вакуумного насоса
3ВВН1-3М(Н)

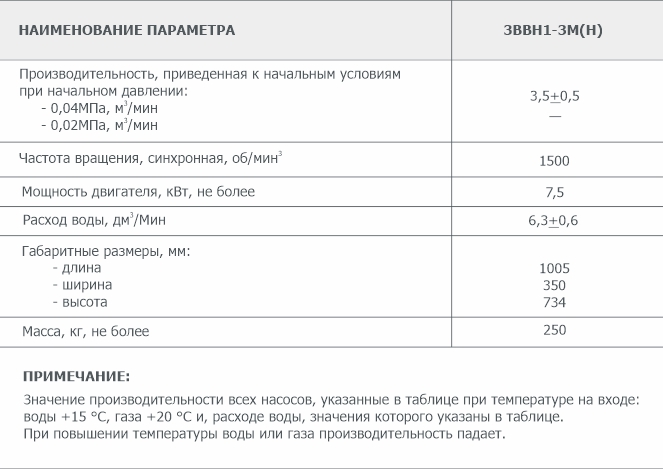

Наименование параметра |
Значение для насоса 3ВВН1-3М (Н) |
| Производительность, приведенная к начальным условиям при начальном давлении 0,04MПa, м3/мин | 3,5±0,5 |
| Частота вращения, синхронная, об/мин3 | 1500 |
| Мощность двигателя, кВт, не более | 7,5 |
| Расход воды, дм3/Мин | 6,3±0,6 |
| Габаритные размеры, мм: | |
| длина | 1005 |
| ширина | 350 |
| высота | 734 |
| Масса, кг, не более | 250 |
ПРИМЕЧАНИЕ: Значение производительности насоса, указанного в таблице - при температуре на входе: воды ±15 °С, газа ±20 °С и, расходе воды, значения которого указаны в таблице. При повышении температуры воды или газа производительность падает. |
|
Сделать заказ и запросить дополнительную информацию по 3ВВН1-3М Вы можете здесь.
