Насос вакуумный водокольцевой 3ВВН1-50
Водокольцевой вакуумный насос 3ВВН2-50(Н) производительностью 45 м3/мин
при начальном давлении 0,02МПа, предназначен для общепромышленного
использования, для создания и поддержания вакуума в диапазоне рабочих давлений
от атмосферного до 10 КПа. Рабочей жидкостью насоса является вода. Использование
насоса 3ВВН2-50(Н) для откачки водогазовых смесей допускается лишь при условии
отделения и отвода основной массы воды у входа в насос. Невыполнение этого
требования может привести к недопустимой перегрузке двигателя и разрушению
рабочих органов насоса. Водокольцевой вакуумный насос 3ВВН2-50(Н) не
предназначен для использования на пожаровзрывоопасных производствах.
Насос вакуумный водокольцевой 3ВВН2-50(Н) изготавливается в климатическом
исполнении УХЛ 4 и О4 по ГОСТ 15150-69, соответствует требованиям технических
условий ТУ 3648-053-00218526-2013, разработан и изготавливается с учётом
требований ГОСТ Р 52615-2006.

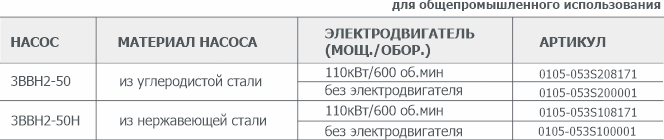

Вариант исполнения:
Материал изготовления насоса: из нержавеющей стали или из углеродистой стали.
Тип электродвигателя (мощность/обороты): 110кВт/600 об.мин или без
электродвигателя.

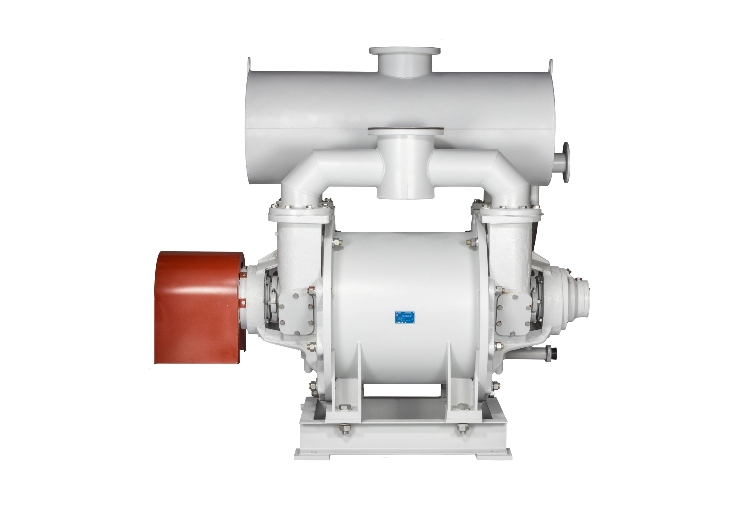

Водокольцевой вакуумный насос 3ВВН2-50(Н) состоит из насоса и двигателя
установленных на разных рамах, а на нагнетательные патрубки установлены
водоотделители. Вакуумный насос 3ВВН2-50(Н) имеет двухстороннее
газораспределение и дополнительный упорный подшипник, воспринимающий осевые
нагрузки на ротор насоса. Уплотнение вала насоса осуществляется сальниками,
между кольцами которых находится кольцо фонарное, через отверстие в фонарном
кольце подводится вода для герметизации и охлаждения сальников.
Под окнами нагнетания насоса 3ВВН2-50(Н) расположен ряд круглых отверстий,
которые закрыты плоскими лепестковыми клапанами, крепящимися к
газораспределительным дискам. Через эти отверстия при работе насоса
автоматически выпускается газ в нагнетательную полость, как только давление в
рабочем пространстве превышает давление в нагнетательной полости. Таким образом,
исключается пережатие газа и расходование на это энергии. Доступ к лепестковым
клапанам извне для их замены осуществляется через люки в лобовинах, закрытые
фигурными крышками. Для работы во взрывоопасных зонах насос 3ВВН2-50(Н)
комплектуется электродвигателем соответствующего уровня по взрывозащите.
- Пищевая промышленность
- Производства сахара
- Деревообработка
- Целлюлозно-бумажное производство
- Нефтехимическая промышленность
- Химическая промышленность
- Производство резиновых изделий
- Металлургия
- Машиностроение
- Производство электрооборудования
- Строительство
- Научно-исследовательская деятельность
- Сельское хозяйство
- Добыча полезных ископаемых
- Обработка отходов
3ВВН2-50(Н)
3ВВН2-50(Н)

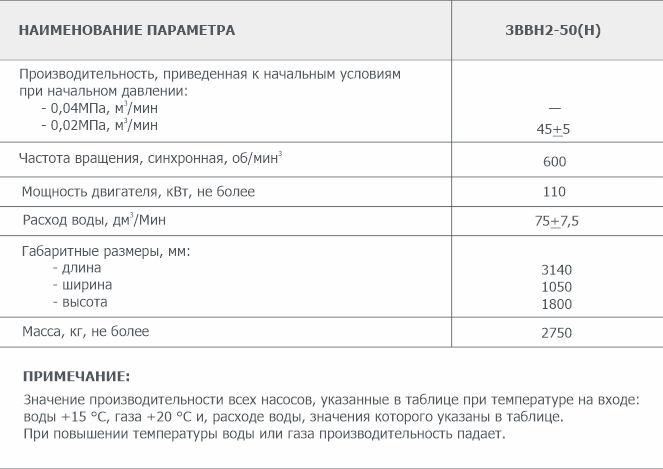

Наименование параметра и размера |
Значение для насоса 3ВВН2-50(Н) |
| Производительность, приведенная к начальным условиям при начальном давлении 0,02MПa, м3/мин | 45±5 |
| Частота вращения, синхронная, об/мин3 | 600 |
| Мощность двигателя, кВт, не более | 110 |
| Расход воды, дм3/Мин | 75±7,5 |
| Габаритные размеры, мм: | |
| длина | 3140 |
| ширина | 1050 |
| высота | 1800 |
| Масса, кг, не более | 2750 |
ПРИМЕЧАНИЕ: Значение производительности насоса, указанного в таблице - при температуре на входе: воды ±15 °С, газа ±20 °С и, расходе воды, значения которого указаны в таблице. При повышении температуры воды или газа производительность падает. |
|
Сделать заказ и запросить дополнительную информацию по 3ВВН1-50 Вы можете здесь.
