Насос вакуумный пластинчато-роторный 2НВР-250Д
Насос вакуумный пластинчато-роторный 2НВР-250Д предназначен для откачки из герметичных сосудов воздуха и неагрессивных к рабочей жидкости и материалам конструкции взрывопожаробезопасных нетоксичных газов, паров и парогазовых смесей, предварительно очищенных от капельной влaги и механических загрязнений, с содержанием кислорода нe более, чем в воздухе (21 % по объему) при нормальных условиях, от атмосферного давления до предельного остаточного, при давлении в выходном сечении, не превышающем атмосферное более, чeм на 9,3 кПa (70 мм рт.ст.)
Вид климатического исполнения вакуумного насоса 2НВР-250Д УМ 4 по ГОСТ
15150-69, но при температуре окружающего воздуха и откачиваемой среды от 283
К до 308 К (от плюс 10С до плюс 35С). Требования к качеству электроэнергии
по ГОСТ 13109-97. Насос вакуумный пластинчато-роторный 2НВР-250Д
соответствуют требованиям технических условий ТУ 3648-006-00218526-2002
Hacoc 2НВР-250Д заправляется рабочей жидкостью VACMA OIL 100. Контроль
уровня рабочей жидкости по маслоуказателю, пополнение при уровне рабочей
жидкости ниже минимального уровня маслоуказателя.

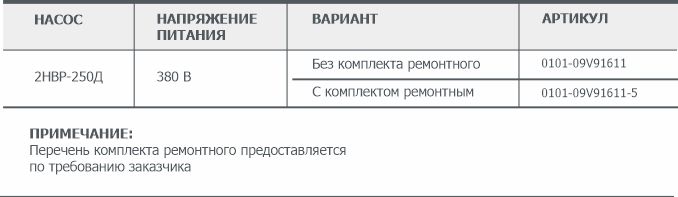

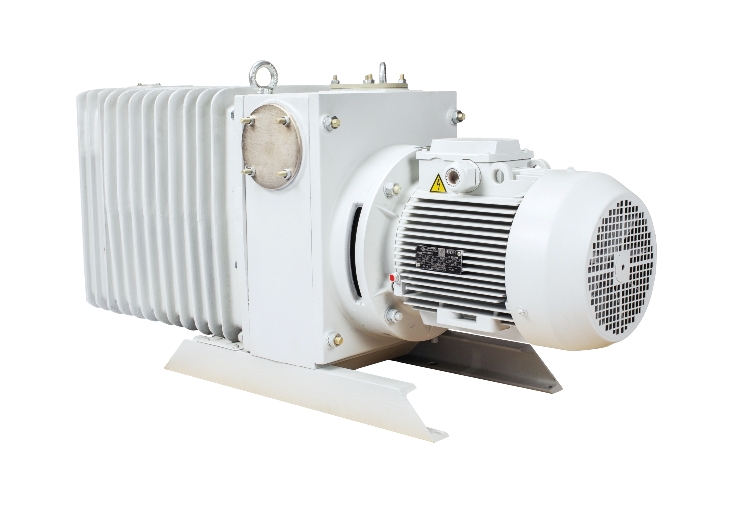

Вакуумный насос 2НВР-250Д имеют блочную компоновку. На стойке, закрепленной на oпopax болтами, с одной стороны через крышку установлен электродвигатель, с другой стороны рабочий блок насоса, помещенный в корпус. Вход и выход насоса выполнены в стойке. Входной патрубок расположен на верхней стенке стойки, выхлопной патрубок на боковой стенке стойки.
Элементы технического обслуживания насоса расположены со стороны торцевой и верхней стенок корпуса, к ним относятся:- Отверстия для залива и слива рабочей жидкости, закрытые, соответственно, пробками с уплотнителями
- Смотровое стекло для контроля уровня рабочей жидкости;
- Ручка управления газобалластным устройством.
- В вакуумном насосе 2НВР-250Д предусмотрено водяное охлаждение, используемое при работе насоса на повышенных рабочих давлениях. Трубопровод присоединяется к системе водоснабжения с помощью муфты и контргайки. Расход охлаждающей воды должен быть не менее 6 л/мин. Для снижения расход в рабочей жидкости при работе на давлении от 10 до 760 мм рт.ст.
- При работе не требует обслуживания, кроме контроля уровня масла
- Легко монтируется в системах откачки
- Откачиваемый газ проходит через фильтр, что ограничивает выброс паров масла в атмосферу.
- Не требуется фундамент
- На базе вакуумного пластинчато-роторного насоса 2НВР-250Д и двухроторного вакуумного насоса НВД-600 выпускается агрегат АВД-150/63
- Pecypc до первого капитального ремонта 12500 ч. в течение срока службы 3
лет, в том числе срок хранения 1 год в упаковке изготовителя в складских
помещениях
- Гарантийный срок эксплуатации - 12 месяцев при гарантийной наработке, не
превышающей 2500 часов
- Маслоотделитель 2МО-250
- По способу защиты человека от поражения электрическим током насос относится к электрооборудованию 1 класса по ГОСТ 12.2.007.0-75.
- Сопротивление изоляции обмоток электродвигателя должно быть не менее 0,5 МОм.
- Превышение температуры корпуса насоса, работающего на предельном остаточном давлении, над температурой окружающей среды может достигать плюс 30°С, рабочей жидкости - плюс 60°С
- При откачке паров воды и парогазовых смесей рекомендуется устанавливать ловушки - отстойники (по одной со стороны входа и выхода) для сбора конденсата, который может образоваться в трубопроводах.
- Рекомендуется более частая смена рабочей жидкости, если насос работает в условиях, вызывающих быстрое загрязнение и коксование рабочей жидкости (запыленность, влажность).
- Первую замену рабочей жидкости следует проводить через 100 ч работы насоса, а в дальнейшем через 2500 ч.
- Автоматический выключатель на номинальный ток выбрать 12,5А с электромагнитным и тепловым расцепителем, имеющим класс защиты - I по ГОСТ 12.2.007.0-75.
- Уровни звукового давления в октавных полосах частот создаваемые насосами на расстоянии 1м от их контура, не должны превышать значений, установленных ГОСТ 12.1.003-83

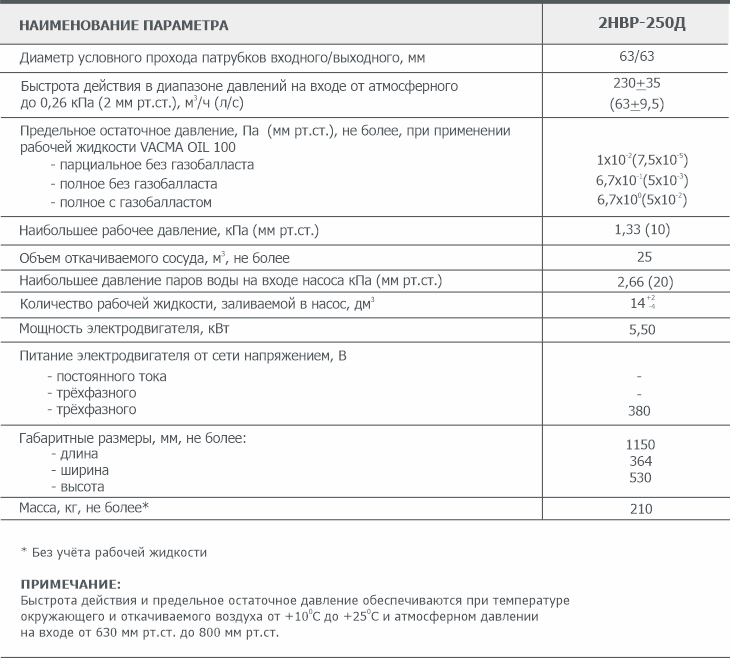

Наименование параметра и размера |
Значение для насоса 2НВР-250Д |
| Диаметр условного прохода входного / выходного патрубков, мм | 63/63 |
| Быстрота дeйствия в диaпазоне давлений на входе от атмосферного до 0,26 кПа (2 мм рт.ст.), м3/ч (л/с) | 230 +35 (63+9,5) |
| Предельное остаточное давление, кПа (мм рт.ст.), не более, при применении рабочей жидкости VACMA OIL 100 | |
| парциальное без газобалласта | 1,0х10-2 (7,5х10-5) |
| полное без газобалласта | 6,7х10-1 (5х10-3) |
| полное с газобалластом | 6,7х100 (5х10-2) |
| Наибольшее рабочее давление, кПа (мм рт.ст.) | 1,33(10) |
| Объем откачиваемого сосуда, мЗ, не более | 25 |
| Наибольшее давление паров воды на входе насоса кПa (мм рт.ст.) |
2,66 (20) |
| Количество рабочей жидкости, заливаемой в насос, дм3 | 14 +2 -4 |
| Питание электродвигателя от сети трехфазного переменного тока с частотой 50 Гц напряжением, В |
380 |
| Мощность электродвигателя, кВт | 5,5 |
| Габаритные размеры, мм, не более: | |
| длина | 1150 |
| ширина | 364 |
| высота | 530 |
| Масса, кг, не более* | 210 |
* Без учёта рабочей жидкости ПРИМЕЧАНИЕ: Быстрота действия и предельное остаточное давление обеспечиваются при температуре окружающего и откачиваемого воздуха от плюс 10°C до плюс 25°С и атмосферном давление на выходе от 630 мм рт.ст до 800 мм рт.ст. |
|
