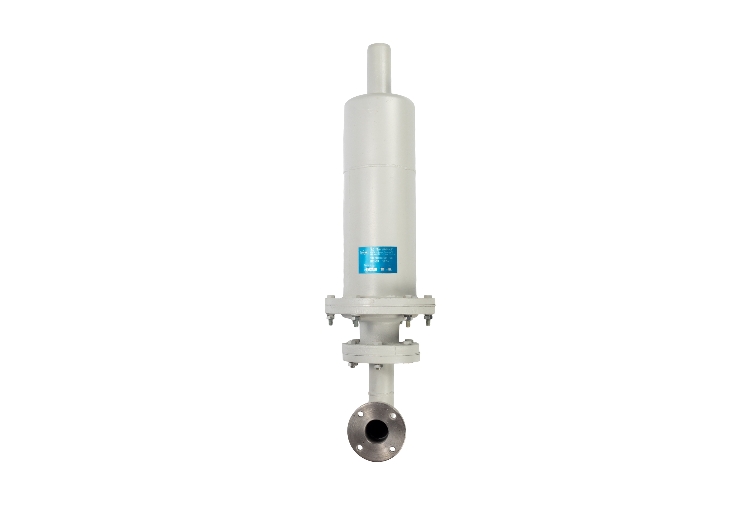

Маслоотделители 2МО-90

Описание маслоотделителя 2МО-90

Маслоотделители 2МО-90 предназначены для очистки выхлопных газов насосов вакуумных пластинчато-роторных 2НВР-60Д, 2НВР-90Д, от паров масла при избыточном давлении, создаваемом на выхлопе насоса, не более 50 кПа. В маслоотделителях 2MO-90 используется фильтрующий элемент фирмы “MANN”, данный фильтрующий элемент обеспечивает остаточное содержание масла в выхлопных газах не более 3мг/мЗ.

Принцип работы маслоотделителя 2МО-90

Назначение маслоотделителя 2МО-90 состоит в очистке выхлопных газов насосов 2НВР-б0Д и 2НВР-90Д от паров масла. Маслоотделитель 2МО-90 состоит из фильтра, установленного на втулку, в которой расположены отверстия для слива масла, прошедшего через фильтр, обратно в насос.

При работе, под действием перепада давлений на выходе из насоса и на выходе из фильтра, эти отверстия закрываются резиновым кольцом, служащим одновременно уплотнением патрубка и втулки. Детали стянуты между собой винтом, болтом и гайками. Стакан и болт уплотнены уплотнителем. Стакан вместе с фильтром устанавливается на втулке и уплотняется прокладками. Воздух с выхлопа насоса проходит через отверстия в патрубке и втулке и попадает во внутреннюю часть фильтра. Далее проходит через фильтрующий слой фильтра, который задерживает пары масла.

При останове насоса и при работе на давлении менее 10 мм рт.ст. внутренняя часть резинового кольца падает под собственным весом, открывая отверстия во втулке для слива масла, прошедшего через фильтрующий слой, обратно в насос. Подсоединение маслоотделителя 2МО-90 к выхлопному патрубку насоса осуществляется при помощи патрубка.

Технические характеристики маслоотделителя 2МО-90

Наименование параметра и размера



Значение для

маслоотделителя
2MO-90


Максимальный перепад давления на маслоотделителе,
кПа (мм рт.ст.), не более
50 (375)
Остаточное содержание масла в выхлопных газах мг/м3, не более 3
Габаритные размеры, мм, не более:
длина 92
ширина 140
высота 530
Macca, кг, не более 5

Сделать заказ и запросить дополнительную информацию по 2МО-90 Вы можете здесь.
