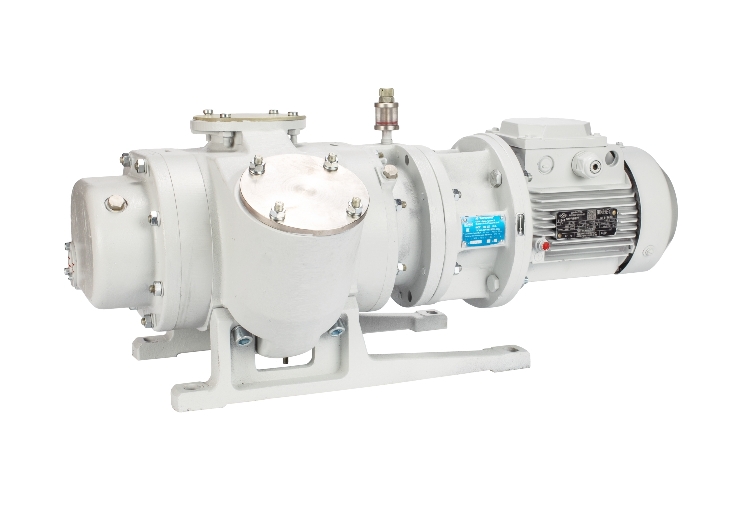

Насос вакуумный двухроторный НВД-200
Hacoc вакуумный двухроторный НВД-200 не предназначен для перекачки воздуха, паров и парогазовых смесей из одного объема в другой. Hacoc НВД-200 может работать только совместно с форвакуумным насосом и предназначен для откачки в интервале давлений от 1,3·102Па (1 мм рт.ст.) до предельного остаточного давления. Быстрота действия форвакуумного насоса для НВД-200 не менее 20 м3/ч. Температура откачиваемых сред на входе в насос НВД-200 не должна превышать предельные рабочие значения температуры окружающего воздуха по ГОСТ 15150-69, при которой эксплуатируется насос.
При рабочем давлении более 10 мм рт.ст. для насоса НВД-200 перепускной клапан находится в открытом положении. Откачиваемый газ частично пepeпycкaeтся по каналам в корпусе насоса с выхода на вход насоса НВД-200, чем обеспечивается работоспособность форвакуумного насоса и предотвращает перегревание насоса НВД-200. Hacoc НВД-200 может работать непрерывно при давлении на входе не выше 133 Па (1 мм рт.ст.) или откачивая в течение 8ч. один или несколько герметичных сосудов общим объемом 3,5 м3 от атмосферного до предельного остаточного давления.
Технические характеристики двухроторного вакуумного насоса НВД-200Наименование параметра и размера |
Значение для насоса НВД-200 |
| Быстрота действия при рабочем давлении 26,6 Па (2·10-1 мм рт.ст.), м3/ч (л/с) * | 180±30 (50±8) |
| Предельное остаточное давление, Па (мм рт.ст.), не более: | |
| с учетом паров рабочей жидкости (полное) | 1,3х10-1 (1х10-3) |
| парциальное по воздуху | 6,6х10-3 (5х10-5) |
| Марка рабочей жидкости, заливаемой в насос | VACMA OIL 100 |
| Количество рабочей жидкости, заливаемой в насос, л, не более |
0,45 |
| Потребляемая мощность при рабочем давлении, кВт, не более |
1,1 |
| Условный проход, мм: | |
| входа | 63 |
| выхода | 40 |
| Габаритные и присоединительные размеры, мм | |
| длина | 688 |
| ширина | 372 |
| высота | 300 |
| Macca, кг, не более ** | 50 |
ПРИМЕЧАНИЕ: * При температуре окружающей и откачиваемой сред от плюс 15°C до плюс 25°C и при использовании рабочей жидкости VACMA-OIL 100. При быстроте действия форвакуумного насоса для НВД-200: 16 м3/ч ; Предельном остаточном давлении не более: - полном 6,7х10-4 кПа (5х10-3 мм рт.ст.); - парциальным по воздуху 1,3х10-5 кПа (1х10-4 мм рт.ст.) ** Без учета заливаемой рабочей жидкости. |
|
