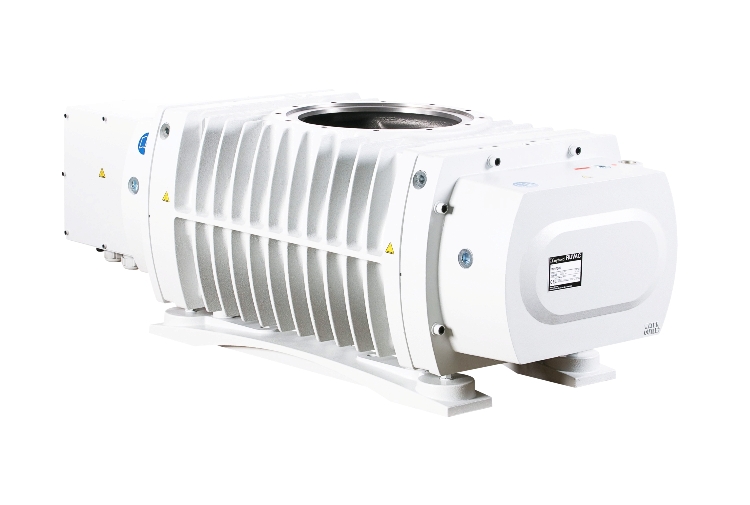

Насос вакуумный двухроторный RUVAC WH 7000
Насосы серии RUVAC WH оборудованы герметично уплотнёнными двигателями и интегрированной системой водяного охлаждения. Более того, они оснащены устройствами подачи продувочного газа для откачки коррозионно активных и токсичных газов. Насосы серии RUVAC WHU оснащены интегрированными байпасными линиями с недавно разработанными щитками управления. Таким образом, эти насосы могут запускаться при атмосферном давлении, и время откачки при кратковременной работе значительно уменьшается.
| Наименование параметра |
50 ГЦ |
60 ГЦ |
| Номинальная скорость откачки, м3/ч | 7000 | 8400 |
| Максимальная эффективная скорость откачки, м3/ч с насосом DRYVAC DV 650 | 4700 | 5300 |
| Максимальная эффективная скорость откачки, м3/ч с насосом RUVAC WH 2500 | 5700 | 6800 |
| 1)2)3)Максимальный допустимый перепад давления при непрерывной эксплуатации, мбар | 20-30 | 14-21 |
| 1)2)3)Максимальный допустимый перепад давления при кратковременной эксплуатации ˂ 2 мин (WHU), мбар | 60 | 60 |
| Наибольшая величина натекания, мбар×л/с | < 1х10-5 | < 1х10-5 |
| Допустимая температура окружающей среды, оС | от +5 до +40 | от +5 до +40 |
| Номинальная потребляемая мощность (альтернативно) с частотным преобразователем, кВт | 11 | 11 |
| Номинальная потребляемая мощность (альтернативно), без частотного преобразователя, кВт | 11 | 11 |
| Потребляемая мощность в режиме холостого хода, кВт | 0,9 | 1 |
| Класс энергоэффективности | IE 2 | IE 2 |
| Номинальная скорость, об/мин | 3000 | 3600 |
| 4)Максимальная допустимая скорость, об/мин | 4200 | 4200 |
| Тип защиты, IP | 54 | 54 |
| Патрубок для подачи воды (2 шт.), G | 1/4", внутр | 1/4", внутр |
| 5)Расход охлаждающей воды, л/мин | от 1 до 3 | от 1 до 3 |
| Допустимая температура охлаждающей воды, °С | от 5 до 35 | от 5 до 35 |
| Допустимое давление охлаждающей воды, бар | от 2 до 6 | от 2 до 6 |
| 6)Смазка, л | 4,75 | 4,75 |
| Входной соединительный фланец, ISO-K | 320 | 320 |
| Выходной соединительный фланец, ISO-K | 160 | 160 |
| 7)Уровень шума, дБ | < 63 | < 63 |
| Габаритные размеры, a x b x h, мм | 1433х540х415 | 1433х540х415 |
| Масса WH / WHU, кг | 650/715 | 650/715 |
Примечание: 1) Возможны более высокие перепады давления. 2) Температура газа выше 40 °C может привести к снижению значений разности давлений. 3) Дополнительный преобразователь частоты автоматически снижает частоту вращения роторов, чтобы компенсировать перегрузки . Во время работы не подвергайте насос внезапному повышению давления, например, при ударном сбросе до атмосферного давления. 4) Мин.допустимая скорость: 1200 об/мин при работе более 1 часа. 5) Количество охлаждающей воды может быть уменьшено при условии, что температура отводимой воды не превышает 45 °C. 6) Авторитетным, является уровень масла на стекле уровня масла. 7) Действителен в условиях предельного давления. Давление более 10 мбар создает более высокий рабочий шум. |
||
Сделать заказ и запросить дополнительную информацию по RUVAC WH 7000 Вы можете здесь.
