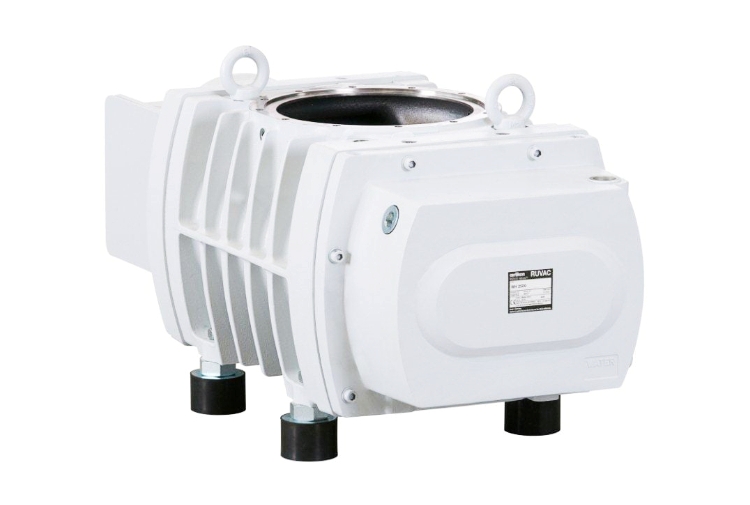

Двухроторный вакуумный насос RUVAC WHU 2500
Насосы серии RUVAC WH оборудованы герметично уплотнёнными двигателями и интегрированной системой водяного охлаждения. Более того, они оснащены устройствами подачи продувочного газа для откачки коррозионно активных и токсичных газов. Насосы серии RUVAC WHU оснащены интегрированными байпасными линиями с недавно разработанными щитками управления. Таким образом, эти насосы могут запускаться при атмосферном давлении, и время откачки при кратковременной работе значительно уменьшается.
| Наименование параметра |
50 Гц |
60 ГЦ |
| Номинальная скорость откачки, м3/ч | 2500 | 3000 |
| Максимальная эффективная скорость откачки, м3/ч с насосом DRYVAC DV 650 | 2200 | 2500 |
| 1)2)3)Максимальный допустимый перепад давления при непрерывной эксплуатации, мбар | 50-75 | 40-60 |
| 1)2)3)Максимальный допустимый перепад давления при кратковременной эксплуатации ˂ 2 мин (WHU), мбар | 160 | 160 |
| Наибольшая величина натекания, мбар×л/с | < 1х10-5 | < 1х10-5 |
| Допустимая температура окружающей среды, оС | от +5 до +50 | от +5 до +50 |
| Номинальная потребляемая мощность с частотным преобразователем (WH), кВт | 11 | 11 |
| Номинальная потребляемая мощность, без частотного преобразователя (WH), кВт | 6,2 | 7,4 |
| Номинальная потребляемая мощность, без частотного преобразователя (WHU), кВт | 6,2 | 7,4 |
| Потребляемая мощность в режиме холостого хода, кВт | 1,1 | 1,2 |
| Класс энергоэффективности | IE 2 | IE 2 |
| Номинальная скорость, об/мин | 3000 | 3600 |
| 4)Максимальная допустимая скорость с частотным преобразователем, об/мин | 6000 | 6000 |
| Тип защиты, с вннутренним частотным преобразователем, IP | 54 | 54 |
| Тип защиты, с внешнем частотным преобразователем, IP | 55 | 55 |
| Патрубок для подачи воды (2 шт.), G | 1/4", внутр | 1/4", внутр |
| 5)Расход охлаждающей воды, л/мин | от 1 до 3 | от 1 до 3 |
| Допустимая температура охлаждающей воды, °С | от 5 до 35 | от 5 до 35 |
| Допустимое давление охлаждающей воды, бар | от 2 до 6 | от 2 до 6 |
| 6)Смазка, л | 1,2 | 1,2 |
| Входной соединительный фланец, ISO-K | 250 | 250 |
| Выходной соединительный фланец, ISO-K | 100 | 100 |
| 7)Уровень шума, дБ | < 63 | < 63 |
| Габаритные размеры WH, a x b x h, мм | 1015х428х354 | 1015х428х354 |
| Габаритные размеры WH, с интегрированным частотным приобразователем, a x b x h, мм | 1076х570х354 | 1076х570х354 |
| Масса WH / WHU, кг | 390/410 | 390/410 |
| Масса WH, с интегрированным частотным приобразователем, кг | 430 | 430 |
Примечание: 1) Возможны более высокие перепады давления. 2) Температура газа выше 40 °C может привести к снижению значений разности давлений. 3) Дополнительный преобразователь частоты автоматически снижает частоту вращения роторов, чтобы компенсировать перегрузки . Во время работы не подвергайте насос внезапному повышению давления, например, при ударном сбросе до атмосферного давления. 4) Мин.допустимая скорость: 1200 об/мин при работе более 1 часа. 5) Количество охлаждающей воды может быть уменьшено при условии, что температура отводимой воды не превышает 45 °C. 6) Авторитетным, является уровень масла на стекле уровня масла. 7) Действителен в условиях предельного давления. Давление более 10 мбар создает более высокий рабочий шум. |
||
