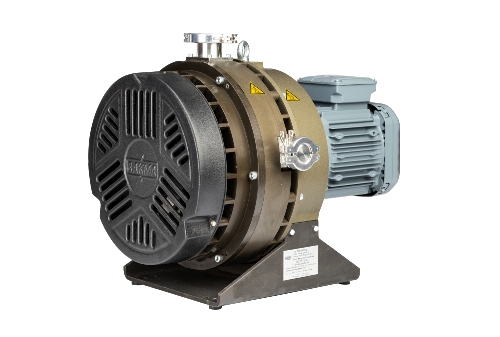

НВСп-35 Спиральный вакуумный насос
Спирального вакуумного насоса НВСп-35
Сухой вакуумный спиральный насос НВСп-35 может непрерывно работать при давлении на входе не более 10кПа (75 мм рт.ст.), откачивая в течение суток один или несколько герметичных сосудов общим объёмом не более 3,5 м3 от атмосферного до остаточного давления. Допускается откачка сосудов указанного объёма с натеканием, величина которого не должна вызывать повышения давления на входе в насос более 10 кПа (75 мм рт.ст.).
Принцип работыСпирального вакуумного насоса НВСп-35
Основными рабочими органами вакуумного спирального насоса НВСп-35 являются
три спирали. Две спирали установлены неподвижно относительно другой, подвижной
спирали.

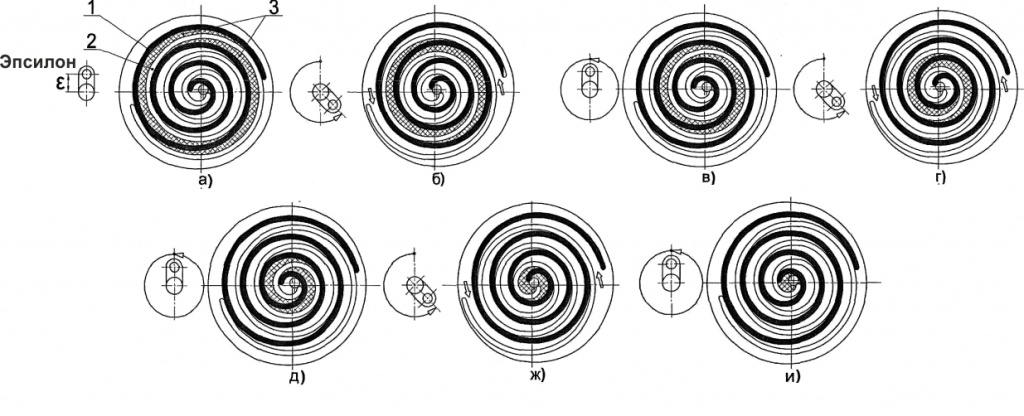

1 — подвижная спираль; 2 — неподвижная спираль; 3 — серповидные полости;
Положения спиралей при повороте привода насоса на:
а) - 0; б) - 7/4пи; в) - 2пи; г) - 2п +7/4пи; д) - 4пи; е) - 4пи +7/4пи; ж) -
6п; и) -6пи +7/4пи.
Подвижная спираль, уравновешенная противовесом, совершает орбитальное движение
вокруг оси неподвижной спирали с некоторым эксцентриситетом Е (эпсилон). Для
предотвращения вращения подвижной спирали вокруг своей оси, конструкцией насоса
НВСп-35 предусмотрено поводковое противоповоротное устройство «кулачок».
Неподвижная спираль жестко соединена с корпусом насоса.
При работе спирального насоса НВСп-35, спирали образуют серповидные полости,
которые при орбитальном движении подвижной спирали уменьшает свой объём от
периферии спиралей к их центру. Процесс всасывания газа начинается с образования
серповидных полостей на периферийной части спиралей. При дальнейшем повороте
подвижной спирали, серповидные полости, уменьшаясь в объеме («сжимаясь»),
смещаются по орбитальной траектории к центру спиралей.
Процесс сжатия заканчивается объединением серповидных полостей в центральной
части спиралей в парную полость, откуда происходит нагнетание газа через
отверстие в центре торцевого диска неподвижной спирали.
- Сухой вакуумный спиральный нacoc НВСп-35 оснащен газобалластным
устройством.
Технические характеристики
Спирального вакуумного насоса НВСп-35
Наименование параметра и размера
Значение для насоса HBCп-35
Быстрота действия на входе в насос, м3/ч (л/с) 37±3,7 (10,2±1) Предельное остаточное давление, Па (мм рт.ст.), не более. полное без газобалласта 1 (0,0075) полное с газобалластом 3 (0,0220) Давление на входе при продолжительной работе, кПа (мм рт.ст.), не более 10 (75) Допустимый объем откачиваемого сосуда, м3, не более 3,5 Наибольшее давление паров воды на входе в насос, кПа (мм рт.ст.) 1,33 (10) Производительность по водяному пару, г/ч, не более 168 Macca, кг, не более в исполнении с однофазным электродвигателем 50 Габаритные размеры, мм, не более: в исполнении с однофазным электродвигателем длина 591 ширина 414 высота 441 Норма герметичности насоса, м3·Па/с (л мкм рт.ст./с), не более 1х10-6 (8х10-3) Потребляемая мощность, кВт, не более: в исполнении с однофазным электродвигателем 1,5 Частота вращения в диапазоне входных давлений
от атмосферного до предельного остаточного, об/мин, не более1500 Диаметр условного прохода патрубка, мм входного 40 выходного 25
ПРИМЕЧАНИЕ:
Быстрота действия и предельное остаточное давление обеспечивается при
температуре окружающего воздуха от плюс 20 °С до плюс 25 °С и атмосферном
давлении от 80 до 105 кПа.
Сделать заказ и запросить дополнительную информацию по НВСп-35 Вы можете здесь.
