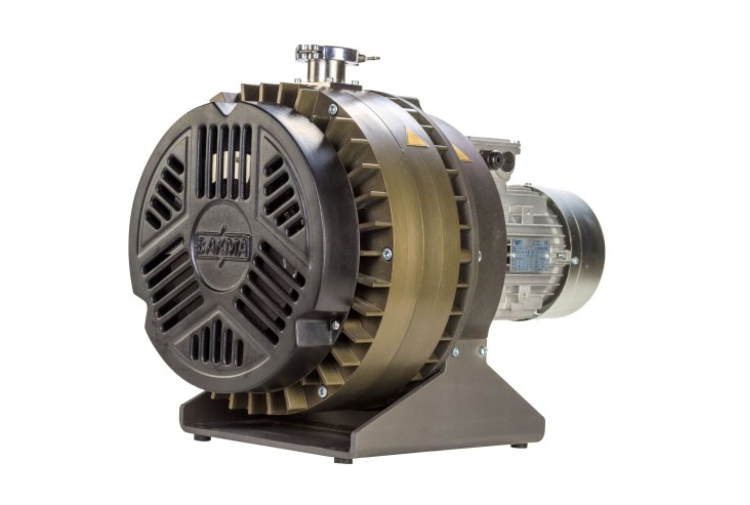

НВСп-60 Спиральный вакуумный насос

Описание
Спирального вакуумного насоса НВСп-60

Сухой вакуумный спиральный насос НВСп-60 может непрерывно работать при давлении на входе не более 10кПа (75 мм рт.ст.), откачивая в течение суток один или несколько герметичных сосудов общим объёмом не более 6 м3 от атмосферного до остаточного давления. Допускается откачка сосудов указанного объёма с натеканием, величина которого не должна вызывать повышения давления на входе в насос более 10 кПа (75 мм рт.ст.).

Принцип работы
Спирального вакуумного насоса НВСп-60

Основными рабочими органами вакуумного спирального насоса НВСп-60 являются три спирали. Две спирали установлены неподвижно относительно другой, подвижной спирали.

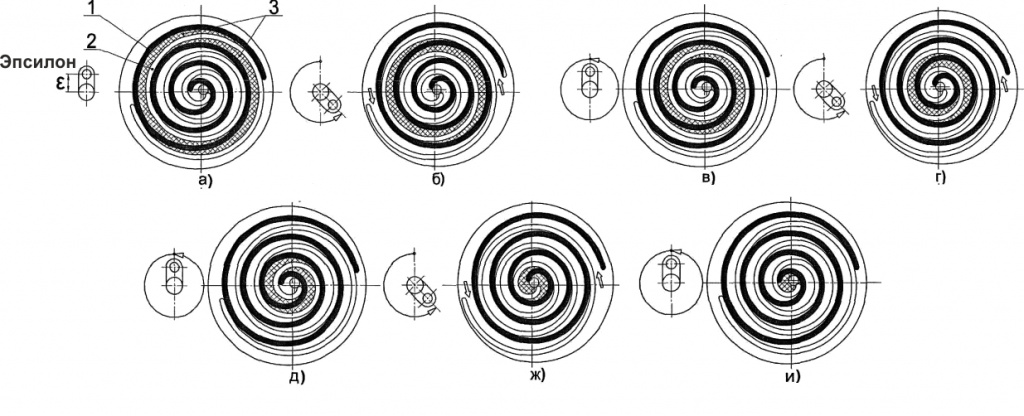

Последовательное положение спиралей насоса НВСп-60 в процессе откачки

1 — подвижная спираль; 2 — неподвижная спираль; 3 — серповидные полости;
Положения спиралей при повороте привода насоса на:
а) - 0; б) - 7/4пи; в) - 2пи; г) - 2п +7/4пи; д) - 4пи; е) - 4пи +7/4пи; ж) - 6п; и) -6пи +7/4пи.

Подвижная спираль, уравновешенная противовесом, совершает орбитальное движение вокруг оси неподвижной спирали с некоторым эксцентриситетом Е (эпсилон). Для предотвращения вращения подвижной спирали вокруг своей оси, конструкцией насоса НВСп-60 предусмотрено поводковое противоповоротное устройство «кулачок». Неподвижная спираль жестко соединена с корпусом насоса.

При работе спирального насоса НВСп-60, спирали образуют серповидные полости, которые при орбитальном движении подвижной спирали уменьшает свой объём от периферии спиралей к их центру. Процесс всасывания газа начинается с образования серповидных полостей на периферийной части спиралей. При дальнейшем повороте подвижной спирали, серповидные полости, уменьшаясь в объеме («сжимаясь»), смещаются по орбитальной траектории к центру спиралей.

Процесс сжатия заканчивается объединением серповидных полостей в центральной части спиралей в парную полость, откуда происходит нагнетание газа через отверстие в центре торцевого диска неподвижной спирали.

• Сухой вакуумный спиральный нacoc НВСп-60 оснащен газобалластным устройством.

Технические характеристики
Спирального вакуумного насоса НВСп-60

Наименование параметра и размера	Значение для насоса HBCп-60
Быстрота действия на входе в насос, м3/ч (л/с)	60±6 (16,7±1,7)
Предельное остаточное давление, Па (мм рт.ст.), не более.
полное без газобалласта	1 (0,0075)
полное с газобалластом	3 (0,0220)
Давление на входе при продолжительной работе, кПа (мм рт.ст.), не более	10 (75)
Допустимый объем откачиваемого сосуда, м3, не более	6
Наибольшее давление паров воды на входе в насос, кПа (мм рт.ст.)	1,33 (10)
Производительность по водяному пару, г/ч, не более	280
Macca, кг, не более
в исполнении с однофазным электродвигателем	59
Габаритные размеры, мм, не более:
в исполнении с однофазным электродвигателем
длина	613
ширина	424
высота	445
Норма герметичности насоса, м3·Па/с (л мкм рт.ст./с), не более	1х10-6 (8х10-3)
Потребляемая мощность, кВт, не более:
в исполнении с однофазным электродвигателем	1,5
Частота вращения в диапазоне входных давлений от атмосферного до предельного остаточного, об/мин, не более	1500
Диаметр условного прохода патрубка, мм
входного	40
выходного	40
ПРИМЕЧАНИЕ: Быстрота действия и предельное остаточное давление обеспечивается при температуре окружающего воздуха от плюс 20 °С до плюс 25 °С и атмосферном давлении от 80 до 105 кПа.

Сделать заказ и запросить дополнительную информацию по НВСп-60 Вы можете здесь.
