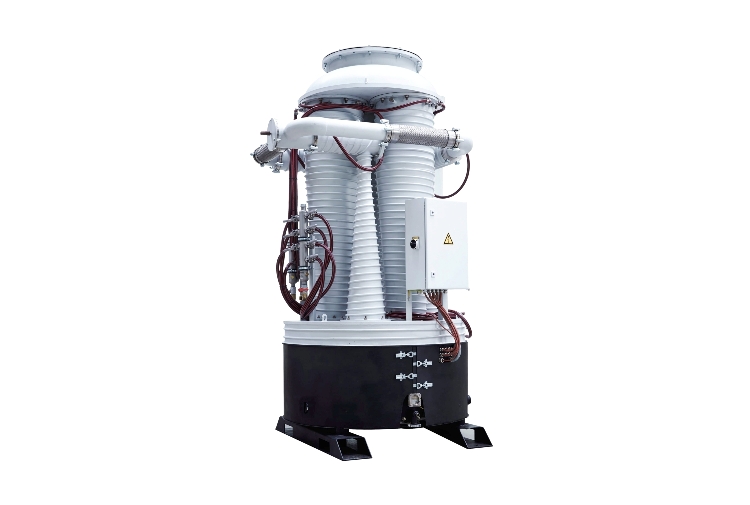

Бустерный высоковакуумный насос 2НВБМ-630/18000
Насос 2НВБМ-630(Р)/18000 предназначен для откачки из герметичных объемов
воздуха, газов, паров и парогазовых смесей, неагрессивных к материалам
конструкции и рабочей жидкости насоса в диапазоне входных давлений от 13,3 до
6,6х10-2 Па (от 1х10-1 до 5х10-4 мм рт.ст.) и
не содержащих капельной влаги и механических загрязнений.
Насос 2НВБМ-630(Р)/18000 используется совместно с форвакуумными насосами в
составе технологических установок или систем в стационарных условиях. Вид
климатического исполнения УХЛ4 и О4 по ГОСТ 15150-69, но для эксплуатации при
температуре окружающего воздуха от плюс 10 °С до плюс 35 °С для УХЛ4 и от плюс
10 °С до плюс 45 °С для О4, при температуре охлаждающей воды от плюс 10°С до
плюс 20 °С.
Насос 2НВБМ-630(Р)/18000 не предназначен для использования на
пожаро-взрывоопасных
производствах.
Бустерного вакуумного насоса 2НВБМ-630(Р)/18000
Наименование параметра и размера |
Значение для насоса 2НВБМ-630(Р)/18000 |
| Быстрота действия в диапазоне рабочих давлений от 1,33 до 1,33х10-1 Па (от 1х10-2 до 1х10-3 мм рт.ст.), л/с 1) |
18600+2800 -2100 |
| Наибольшее выпускное давление, при давлении на входе 1,33 Па (1х10-2 мм рт.ст.), Па (мм рт.ст.), не менее 1) |
200 (1,5) |
| Рекомендуемая быстрота действия форвакуумного насоса, м3/ч (л/с), не менее | 540(150) |
| Потребляемая мощность при номинальном напряжении 380 В для сети трёхфазного тока, Вт 1) |
36000+1800 -3600 |
| Расход охлаждающей воды температурой от +10°С до +20°С, л/ч, не менее 2) |
1800 |
| Объем заливаемой рабочей жидкости, л 3) | 90 |
| Масса, кг, не более 4) | 1400 |
| Габаритные размеры, мм, не более 5) | |
| высота | 2682(2690) |
| ширина | 1450 |
| длина | 1630 |
ПРИМЕЧАНИЕ: 1) При значениях мощности электронагревателей отличных от номинальной, возможно снижение значения параметров на 30%. 2) Давление охлаждающей воды от 0,2 до 0,5 МПа (от 2 до 5 кгс/см2). Слив из насоса должен быть свободным с разрывом струи. 3) Рабочая жидкость - масло вакуумное «VACMA OIL 300» ТУ 19.20.29-061-00218526-2019. Уровень рабочей жидкости должен находиться в районе риски на фланце смотрового стекла. 4) Без заглушек, деталей их крепления и рабочей жидкости. 5) Без заглушек и деталей их крепления. |
|
Сделать заказ и запросить дополнительную информацию по 2НВБМ-630/18000 Вы можете здесь.
