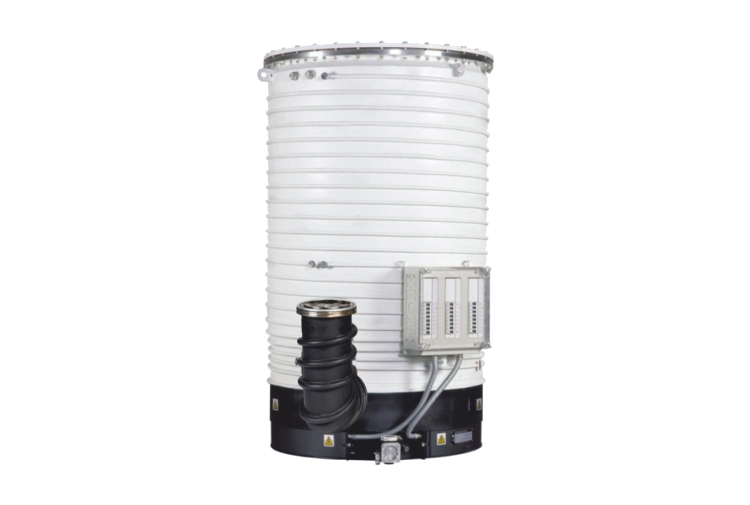

НД-1000 Диффузионный высоковакуумный насос
Рабочее состояние диффузионного насоса НД-1000 зависит от температуры рабочей жидкости в кипятильнике насоса. При первоначальной заливке рекомендуется заливать максимальный объем рабочей жидкости. Рабочая жидкость - масло вакуумное «VACMA OIL 500» ТУ 19.20.29-061-00218526-2019. Oбщee количество рабочей жидкости в диффузионном насосе НД-1000 максимум 23л, минимум 16л. Смотровое окно для визуального контроля рабочей жидкости имеет метки максимального и минимального его количества. При нормальном режиме эксплуатации насоса уровень рабочей жидкости практически не меняется.
Температура рабочей жидкости при работе насоса на предельном остаточном давлении составляет около (240...255) 0С.
Работу нагревателей в диффузионном насосе НД-1000 рекомендуется контролировать с помощью двух датчиков температуры. Датчик температуры необходимо устанавливать в специальное гнездо радиатора над нагревателем. В том случае, когда происходит потеря рабочей жидкости и увеличение температуры радиаторов до 360 0С для диффузионного насоса НД-1000, датчик температуры должен дать команду на автоматическое отключение нагревателей. Последующее включение нагревателей насоса не должно быть автоматическим и должно производиться только после охлаждения системы
Вода на входе в системы охлаждения корпуса и маслоотражателя должна подаваться с давлением от 0,3 MПa (3 кгс/см2) до 0,5 MПa (5 кгс/см2) и температурой от плюс 4 °С до плюс 25 °С. Рекомендуемый расход охлаждающей воды на корпус 1500 л/ч, на маслоотражатель 150 л/ч и регулируется по температуре воды на выходе, которая не должна превышать плюс 40 °С. Слив воды должен быть свободным (с разрывом струи).
- Требуемая быстрота действия форвакуумных насосов при давлении 26 Па ( 0,2 мм рт.ст ) в выходном сечении диффузионного насоса НД-1000 должна быть не менее 164 л/с
- Для снижения потерь рабочей жидкости диффузионного насоса НД-1000 при
давлениях (1·10-1 - 1) Па [(7,5·10-4 - 7,5·10-3)
мм рт.ст.] рекомендуется установить на выходном фланце дополнительную
проточную водяную ловушку ЛП-1000
Диффузионный высоковакумный нacoc-1000 должен быть подключён к трехфазнои сети переменного тока 380B со средней точкой. В наcoce НД-1000 установлены двадцать четыре нагревателя из расчёта восемь нагревателей на фазу.
Технические характеристикиДиффузионного вакуумного насоса НД-1000
Наименование параметра и размера |
Значение насоса НД-1000 |
| Быстрота действия по воздуху при давлении: | |
| 1 Па (7,5х10-3 мм рт. ст.), л/с, не менее | 3500 |
| 1х10-1 Па (7,5х10-4 мм рт. ст.), л/с, не менее | 23000 |
| 1х10-2 Па (7,5х10-5 мм рт. ст.), л/с, не менее | 45000 |
| Быстрота действия форвакуумных насосов при давлении 26 Па (0,2 мм рт.ст) в выходном сечении должна быть, м3/ч) (л/с), не менее |
591(164) |
| Наибольшее выпускное давление, Па (мм рт. ст.), не менее | 26,6 (0,2) |
| Предельное остаточное давление при температуре окружающего воздуха от +100С до +350С, Па (мм рт.ст.), не более |
3х10-4 (2,25х10-6) |
| Обратный поток паров рабочей жидкости при давлении 1х10-2 Па (7,5х10-5 мм рт. ст.), мг/(см2 мин), не более |
8х10-4 |
| Напряжение питания, В | 220/380±10% |
| Потребляемая мощность, кВт | 24 |
| Количество рабочей жидкости, л: | |
| max | 24 |
| min | 19 |
| Марка рабочей жидкости (масло) | ВАКМА ОЙЛ 500 |
| Расход охлаждающей воды, л/ч: | |
| на корпус | 1500 |
| на маслоотражатель | 150 |
| Macca, кг, не более * | 410 |
| Габаритные размеры, мм, не более** | |
| высота | 1880 |
| длина | 1500 |
| ширина | 1140 |
ПРИМЕЧАНИЕ: *Без заглушек, деталей их крепления и рабочей жидкости. ** Без заглушек и деталей их крепления. |
|
Сделать заказ и запросить дополнительную информацию по НД-1000 Вы можете здесь.
