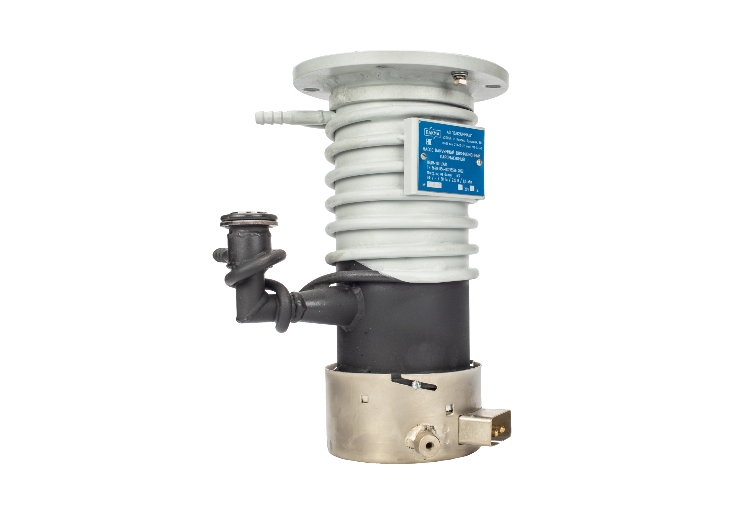

НВДМ-100 Диффузионный высоковакуумный насос
Работа диффузионного насоса НВДМ-100 основана на захвате и переносе откачиваемого газа струей пара, истекающей из щелевых зазоров сопел паропровода в сторону выходного фланца. Маслоотражатель диффузионного насоса НВДМ-100 представляет собой колпак с напаянной на него трубкой охлаждения с штуцерами. Нагреватель диффузионного насоса НВДМ-100, открытого типа представляет собой металлический корпус с уложенным в него керамическим основанием с нагревательным элементом, выполненным в виде спирали из нихромовой проволоки.
Во время работы насоса необходимо следить за расходом и температурой охлаждающей воды, уровнем рабочей жидкости и ее температурой. Замена или доливка рабочей жидкости зависит от режима работы насоса (входного давления, продолжительности откачки и др.) и состава откачиваемой среды. Поэтому время, через которое заменяется или доливается рабочая жидкость, может быть от 100 до 1000 и более часов. Большой расход рабочей жидкости наблюдается при работе насоса в диапазоне входных давлений от 6,6×10-2до 13,3 Па (от 5×10-4до 1×10-1мм рт.ст.).
Вода на входе в системы охлаждения корпуса и маслоотражателя должна подаваться с давлением не более 0,5 МПа (5 кгс/cм2) и температурой от плюс 40С до плюс 250С. Рекомендуемый расход охлаждающей воды 35+5л/ч и регулируется по температуре воды на выходе, которая не должна превышать плюс 400С. Слив воды должен быть свободным (с разрывом струи). Не допускаются: работа насоса без водяного охлаждения, превышение наибольшего выпускного давления 35 Па (0,263 мм рт.ст.) Уровень рабочей жидкости в процессе эксплуатации, при котором обеспечиваются параметры диффузионного насоса НВДМ-100, должен соответствовать min 7мм, max 11мм. Объём заливаемой рабочей жидкости 0,07л
- Требуемая быстрота действия форвакуумного насоса при давлении 60 Па (0,45 мм рт.ст) в выходном сечении диффузионного насоса НВДМ-100 должна быть не менее 2 л/с
Диффузионного вакуумного насоса НВДМ-100
Наименование параметра и размера |
Значение для насоса НВДМ-100 |
| Быстрота действия в диапазоне рабочих давлений: от 6,6х10-4 до
1,3х10-1 Па (от 5х10-6 до 1х10-3 мм рт.ст.), л/с * |
340±40 |
| Быстрота действия форвакуумного насоса при давлении 60 Па
(0,45 мм рт.ст) в выходном сечении диффузионного насоса, м3/ч (л/с), не менее: |
7,2 (2) |
| Наибольшее выпускное давление, Па (мм рт.ст.), не менее | 35 (0,263) |
| Предельное остаточное давление, Па (мм рт.ст.), не более, при температуре окружающей среды: |
|
| от +100С до +250С включ. | 6,6х10-5 (5х10-7) |
| св.+250С до +450С включ. | 6,6х10-4 (5х10-6) |
| Обратный поток паров рабочей жидкости, мг/ч·см2, не более | 5х10-2 |
| Потребляемая мощность при номинальном напряжении | |
| 220 В, Вт | 500 +30 -10 |
| Расход охлаждающей воды, л/ч | 35+5 |
| Объём заливаемой рабочей жидкости, л | 0,07 |
| Уровень рабочей жидкости, мм: | |
| min | 7 |
| max | 11 |
| Марка рабочей жидкости (масло) | ВАКМА ОЙЛ 500 |
| Масса насоса, кг, не более ** | 6,5 |
| Габаритные размеры, мм, не более*** | |
| высота | 320 |
| длина | 250 |
| ширина | 170 |
ПРИМЕЧАНИЕ: * При мощности нагревателей от номинальной до максимальной. При мощности нагревателей от номинальной до минимальной возможно уменьшение значения параметров на 30 %. ** Без заглушек, деталей их крепления и рабочей жидкости. *** Без заглушек и деталей их крепления. |
|
