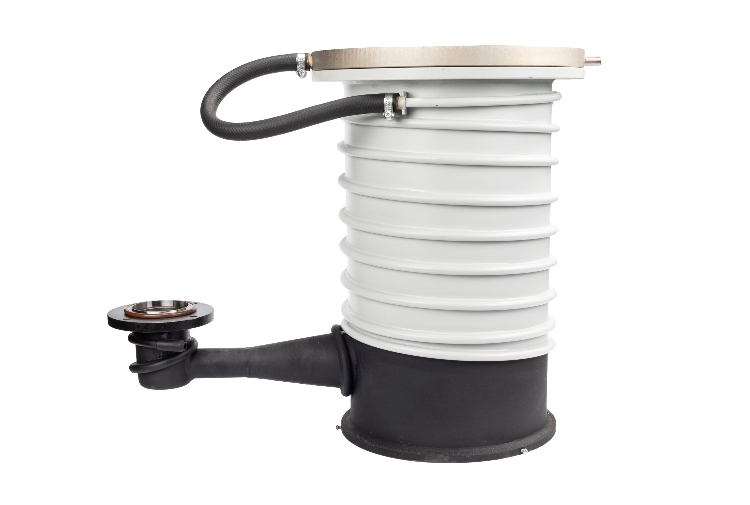

НВДМ-250 Диффузионный высоковакуумный насос
Работа диффузионного насоса НВДМ-250 основана на захвате и переносе откачиваемого газа струей пара, истекающей из щелевых зазоров сопел паропровода в сторону выходного фланца. Маслоотражатель диффузионного насоса НВДМ-250 представляет собой фланец с проходящей через него трубкой охлаждения, напаянной на колпак, расположенный в центре фланца. Нагреватель диффузионного насоса НВДМ-250 открытого типа представляет собой металлический корпус с уложенным в него керамическим основанием с нагревательным элементом, выполненным в виде спирали из нихромовой проволоки.
Во время работы насоса необходимо следить за расходом и температурой охлаждающей воды, уровнем рабочей жидкости и ее температурой. Замена или доливка рабочей жидкости зависит от режима работы насоса (входного давления, продолжительности откачки и др.) и состава откачиваемой среды. Поэтому время, через которое заменяется или доливается рабочая жидкость, может быть от 100 до 1000 и более часов. Большой расход рабочей жидкости наблюдается при работе насоса в диапазоне входных давлений от 6,6×10-2 до 13,3 Па (от 5×10-4 до 1×10-1 мм рт.ст.).
Вода на входе в системы охлаждения корпуса и маслоотражателя должна подаваться с давлением не более 0,5 МПа (5 кгс/cм2) и температурой от плюс 40С до плюс 250С. Рекомендуемый расход охлаждающей воды 100+15 л/ч и регулируется по температуре воды на выходе, которая не должна превышать плюс 400С. Слив воды должен быть свободным (с разрывом струи). Не допускаются: работа насоса без водяного охлаждения, превышение наибольшего выпускного давления 33,3 Па (0,25 мм рт.ст.) Уровень рабочей жидкости в процессе эксплуатации, при котором обеспечиваются параметры насоса НВДМ-250, должен соответствовать min 8мм, max 13мм. Объём заливаемой рабочей жидкости 0,55л
- Требуемая быстрота действия форвакуумного насоса при давлении 60 Па (0,45 мм рт.ст) в выходном сечении диффузионного насоса НВДМ-250 должна быть не менее 15 л/с
Диффузионного вакуумного насоса НВДМ-250
Наименование параметра и размера |
Значение для насоса НВДМ-250 |
| Быстрота действия в диапазоне рабочих давлений: от 6,6х10-4 до
1,3х10-1 Па (от 5х10-6 до 1х10-3 мм рт.ст.), л/с * |
2350±250 |
| Быстрота действия форвакуумного насоса при давлении 60 Па (0,45 мм
рт.ст) в выходном сечении диффузионного насоса, л/с, не менее: |
54 (15) |
| Наибольшее выпускное давление, Па (мм рт.ст.), не менее | 33,3 (0,25) |
| Предельное остаточное давление, Па (мм рт.ст.), не более, при температуре окружающей среды: |
|
| от +100С до +250С включ. | 6,6х10-5 (5х10-7) |
| св.+250С до +450С включ. | 6,6х10-4 (5х10-6) |
| Обратный поток паров рабочей жидкости, мг/ч·см2, не более | 5х10-2 |
| Потребляемая мощность при номинальном напряжении | |
| 380 В, Вт | 2000 +90 -30 |
| Расход охлаждающей воды, л/ч | 35+5 |
| Объём заливаемой рабочей жидкости, л | 0,55 |
| Уровень рабочей жидкости, мм: | |
| min | 8 |
| max | 13 |
| Марка рабочей жидкости (масло) | ВАКМА ОЙЛ 500 |
| Масса насоса, кг, не более ** | 31,5 |
| Габаритные размеры, мм, не более*** | |
| высота | 613 |
| длина | 626,5 |
| ширина | 350 |
| ПРИМЕЧАНИЕ: * При мощности нагревателей от номинальной до максимальной. При мощности нагревателей от номинальной до минимальной возможно уменьшение значения параметров на 30 %. ** Без заглушек, деталей их крепления и рабочей жидкости. *** Без заглушек и деталей их крепления. |
|
