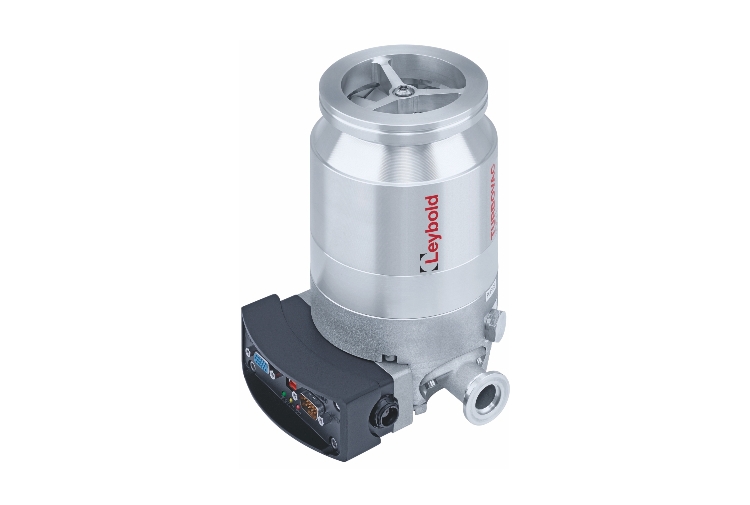

Насос высоковакуумный турбомолекулярный TURBOVAC 90 i
| Наименование параметра насоса TURBOVAC 90 i/iX |
Значение |
| Высоковакуумное соединение (входной фланец), DN | 63 ISO-K, 63 CF |
| Форвакуумное соединение (выходной фланец), DN | 16 ISO-KF |
| Быстрота действия, л/с N2 Азот Ar Аргон He Гелий H2 Водород |
90 83 90 78 |
| Производительность по газу, мбар ∙ л/с N2 Азот Ar Аргон He Гелий H2 Водород |
10 3 11 11 |
| Степень сжатия N2 Азот Ar Аргон He Гелий H2 Водород |
1х1011 1х1011 – 5х107 |
| Предельное давление с использованием двухступенчатого
пластинчато-роторного насоса. Фланец ISO-K / CF, мбар |
< 8х10-8 / < 5х10-10 |
| Максимальное форвакуумное давление. N2 Азот, мбар |
14 |
| Рекомендуемые форвакуумные насосы: TRIVAC SCROLLVAC DIVAC |
D 2,5 E / D 4 B SC 5 D 1,4 HV3 |
| Рабочая частота вращения, об/мин | 72 000 |
| Автоматическая настройка частоты вращения, % | от 62 до 100 |
| Время выхода на режим, приблизительное, мин | 1,5 |
| Температура окружающей среды: Эксплуатация Хранение |
от +5 до +45 от -15 до -70 |
| Охлаждение (стандартное) | Конвекция |
| Охлаждение (дополнительное) | Воздушное или водяное |
| Соединение для продувочного газа | G 1/8" |
| Соединение для продувки | G 1/8" |
| Потребление охлаждающей воды, л/ч | от 30 до 60 |
| Допустимое давление подачи охлаждающей воды, Бар | от 3 до 6 |
| Допустимая температура охлаждающей воды °C | от +15 до +35 |
| Уровень шума: при конвекционном охлаждении, дб с радиальным охладителем, дб с осевым охладителем, дб |
< 41 < 44 < 49 |
| Напряжение питания, В | 24/48+10% |
| Максимальная потребляемая мощность, Вт | 240 |
| Потребляемая мощность при предельном давлении, Вт | 20 |
| Тип защиты, IP | 40 |
| Масса ISO-K / CF, TURBOVAC i, кг | 3,1 |
| Масса ISO-K / CF, TURBOVAC iХ, кг | 3,6 |
Сделать заказ и запросить дополнительную информацию по TURBOVAC 90 i Вы можете здесь.
