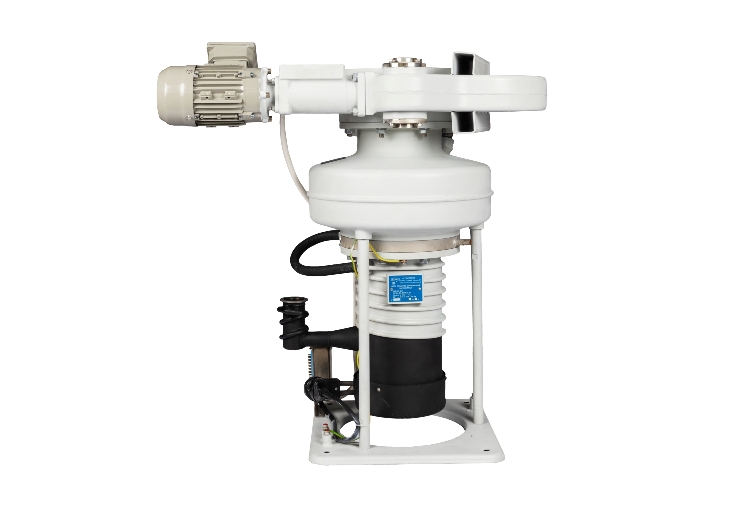

АВДМ-100 Диффузионный высоковакуумный агрегат

Высоковакуумный агрегат АВДМ-100 представляет собой конструкцию, состоящую из вакуумного диффузионного паромасляного насоса, азотной ловушки, вакуумного затвора, рамы или плиты. Принцип действия агрегата АВДМ-100 основан на откачивающем действии вакуумного диффузионного паромасляного насоса. При работе агрегата АВДМ-100 в ловушку заливается жидкий азот. На охлаждённых жидким азотом элементах вымораживающего устройства происходит конденсация паров рабочей жидкости. Рама (плита) предназначена для монтажа составных частей агрегата. Концы проводов электромонтажа выведены на разъем, закрепленный на плите агрегата АВДМ-100



• Требуемая быстрота действия форвакуумного насоса при наибольшем выпускном давлении в сечении выходного фланца агрегата должна быть для агрегата АВДМ-100 не менее 1 л/с;
• Расход жидкого азота в установившемся режиме охлаждения при давлении 1,3·10 ^–3 Па (1·10^-5 мм рт.ст.) для агрегата АВДМ-100 не более 0,8 л/ч;
• Расход охлаждающей воды температурой от плюс 10 до плюс 20⁰С для агрегата АВДМ-100 35⁺⁵ л/ч. Давление воды на входе в насос не должно превышать 0,5 МПа (5 кгс/см²).
• Наибольшая величина натекания должна быть не более 8·10^-3 лПа/с (0,06 л·мкм рт.ст./с) для агрегата АВДМ-100.
• Величина обратного потока паров рабочей жидкости для агрегата АВДМ-100 не более 1·10 ^-4 мг/(ч·см ²).

Высоковакуумный агрегат АВДМ-100 состоит из:

• Диффузионного паромасляного насоса НВДМ-100
• Азотной ловушки ЛА-100 для уменьшения обратного потока паров рабочей жидкости из насоса в откачиваемый объем
• Вакуумного затвора 2ЗВЭ-100 для перекрытия входного отверстия агрегата

• Масляный / Сухой: Масляный
• Быстрота действия, л/с: 130
• Быстрота действия, м³/ч: 468

Технические характеристики
Диффузионного высоковакуумного агрегата АВДМ-100

Наименование параметра и размера	Значение для агрегата АВДМ-100
Быстрота действия в диапазоне рабочих давлений от 6,6х10-4 до 1,3х10-1Па (от 5х10-6 до 1х10-3 мм рт.ст.), л/с *	130 ± 10
Предельное остаточное давление, Па (мм рт.ст.), не более при температуре окружающего воздуха:
от +10 0С до +25 0С включ.	6,6х10–5 (5х10 –7 )
св. +25 0С до +45 0С	6,6х10–4 ( 5х10 –6 )
Наибольшее выпускное давление, Па (мм рт.ст.), не менее *	35 (0,263)
Потребляемая мощность при номинальном напряжении, Вт, в том числе, мощность нагревателя насоса при номинальном напряжении:
220 В	563 +40          -80
380 В	500 +40         -80
Условный проход, мм, на входе	100
Габаритные размеры, мм, не более **
высота	670
длина	630
ширина	450
Масса, кг, не более ***	40
ПРИМЕНЕНИЕ: * При мощности нагревателей от номинальной до максимальной. При мощности нагревателей от номинальной до минимальной возможно уменьшение значения параметров на 30 %. ** Без заглушек, деталей их крепления *** Без заглушек, деталей их крепления и рабочей жидкости

Сделать заказ и запросить дополнительную информацию по АВДМ-100 Вы можете здесь.
