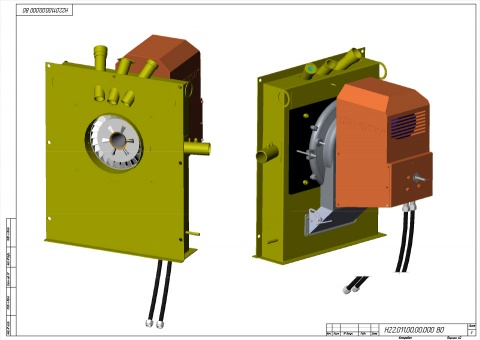

Горелки РГМГ-1М, РГМГ-2М, РГМГ-3М
Газомазутные горелки РГМГ-1м, РГМГ-2м, РГМГ-3м - предназначены для работы с самыми различными видами газового и жидкого топлива (природного газа низкого давления, мазута, дизельного и печного топлива, а также других видов жидкого топлива с похожими характеристиками, в первую очередь по вязкости и температуре воспламенения) в топках паровых и водогрейных котлов с рабочим диапазоном от 1 до 3,5 МВт. Газомазутные горелки РГМГ-1м, РГМГ-2м, РГМГ-3м представляют собой газовую горелку серии ГГ с форсункой Р-200м. Настоящие модификации горелок предназначены для установки на котельное оборудование соответсвующей мощности типа Е, КВ-ГМ. Использование газомазутных горелок РГМГ допустимо не только на котлах, есть опыт установки ее как горелки для сушильного барабана.
Главным преимуществом горелок РГМГ-1м, РГМГ-2м, РГМГ-3м является то, что при отсутствии жидкого топлива, существует возможность демонтажа форсунки, с дальнейшей эксплуатацией горелки на резервном газовом топливе с использованием только ее газовоздушной части, гарантируя, тем самым непрерывную работу котельной или технологического процесса, без опасных прерываний ее работы.
Горелки серии РГМГ-1м, РГМГ-2м, РГМГ-3м являются оптимальным решением при их применении как в гражданских, так и в самых разнообразных промышленных целях. Постоянный поиск новых решений с целью упрощения их эксплуатации позволили этим устройствам быть среди самых конкурентоспособных в соотношении цена - качество.
Высокие показатели производительности, надежность, удобство и простота в эксплуатации сделали эти горелочные устройства востребованными во всем мире!
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК РГМГ-1м, РГМГ-2м, РГМГ-3м
| n° п/п | Наименование | Значение | ||
| РГМГ - 1м | РГМГ - 2м | РГМГ - 3м | ||
| 1 | Номинальная тепловая мощность горелки, МВт | 1,1 (+0,11/-0,05) | 2,2 (+0,22/-0,11) | 3,5 (+0,35/-0,17) |
| 2 | Коэффициент рабочего регулирования при сжигании природного газа/мазута, не менее | 4 | ||
| 3 | Номинальное разрежение в камере горения (топке), Па | 20 ± 20 | 20 ± 20 | 20 ± 10 |
| 4 | Номинальное давление газа перед горелкой, кПа | 1,22 ± 0,24 | 3,15 ± 0,63 | 2,5 ± 0,3 |
| 5 | Присоединительное давление мазута/легкого жидкого топлива; (МПа) | 0,15±0,03/0,03±0,02 | 0,2±0,04/0,04±0,02 | 0,3±0,06/0,05±0,02 |
| 6 | Номинальный расход жидкого топлива при Q=40,53 МДж/кг (9680 ккал/кг), кг/ч | 98 | 196 | 310 |
| 7 | Номинальный расход природного газа при Q= 33,3 МДж/м3 (7960 ккал/м3), м3/ч | 119 | 238 | 378 |
| 8 | Температура газа перед горелкой, оС | 0 - 40 | ||
| 9 | Температура воздуха перед горелкой, оС | 10 - 40 | ||
| 10 | Номинальное давление первичного (распыливающего) воздуха, кПа | 5 ± 0,5 | ||
| 11 | Кинематическая вязкость мазута/легкого жидкого топлива перед горелкой, мм2/сек, не более | 44/8 | ||
| 12 | Минимальный коэффициент избытка воздуха при сжигании жидкого топлива/природного газа, %, не более | 1,2/1,1 | ||
| 13 | Допускаемое увеличение коэффициента избытка воздуха в диапазоне рабочего регулирования, %, не более | 0,2 | ||
| 14 | Длина факела при номинальной тепловой мощности, м, не более | 1,3 | 2,5 | 2,2 |
| 15 | Топливо | Газ природный ГОСТ 5542-87; Мазут ГОСТ 10585-99; Топливо | ||
| дизельное ГОСТ 305-82; Топливо печное бытовое ТУ 38-101656-87 | ||||
| 16 | Габаритные размеры (Длина, Ширина, Высота), мм | 696х744х885 | 696х744х886 | 701х817х887 |
| 17 | Масса, кг, не более: | 120 | 120 | 150 |
Горелки РГМГ - 1м, РГМГ - 2м, РГМГ - 3м могут быть оснащены системой автоматики и газовой линией. В состав газовой рампы входит полноценный газовый блок горелок, который обеспечивает безопасность и четкость работы котельного оборудования в целом. Автоматика горелки может быть интегрирована с автоматикой для котла.
Сделать заказ и запросить дополнительную информацию по РГМГ-1М, РГМГ-2М... Вы можете здесь.
