Горелки блочные ГБГ-1,2; ГБГ-2,5; ГБГ-3,5; ГБГ-1,2П; ГБГ-2,5П; ГБГ-3,5П

Горелки блочные газовые ГБГ предназначены для сжигания, при соблюдении экологических требований, природного газа в топках газоиспользующих агрегатов соответствующей мощности.

Устройство и работа горелки

Вентилятор подает воздух в головку горелки с необходимым давлением и расходом; природный газ под воздействием давления в подводящем газопроводе через клапаны рампы поступает в головку горелки, где происходит его смешивание с воздухом. Зажигание газовоздушной смеси производится электрической искрой от трансформатора зажигания TV1 через электрод зажигания FV1, технологический процесс сжигания природного газа осуществляется факелом в топке газоиспользующего агрегата.

При замыкании цепи управления SA1 или внешним регулятором происходит пуск горелки. Закрывается YA5, производится тест герметичности газовых клапанов устройством А3; при положительном тесте включается вентилятор и А1 открывает шибер в положение БО. По окончании вентиляции топки А1 поворачивает шибер в положение МО, включается трансформатор зажигании TV1, открываются YA3 и YA4, разжигается запальник. При наличии пламени открывается YA1 и YA2 и горелка включается в работу в режиме МО. От релейного сигнала терморегулятора или SA2 производится двухступенчатое регулирование тепловой мощности МО-БО.

В горелках ГБГ-1,2П, -2,5П, -3,5П мощность регулируется плавно от дискретных сигналов регулятора А5 или тумблером SA2 на блоке автоматики путём изменения подачи воздуха А1 и подачи газа А4.

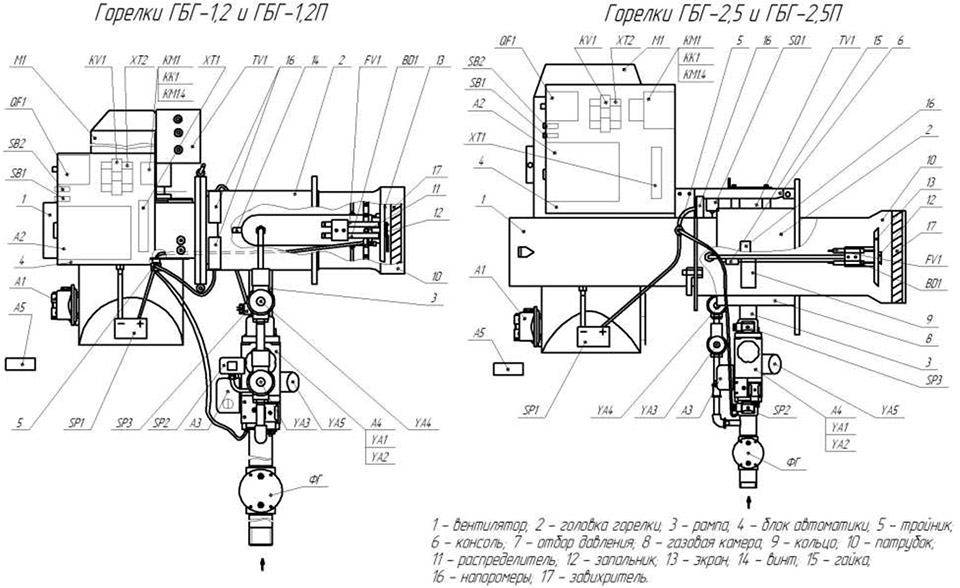

Горелка блочная состоит из следующих основных сборочных единиц: вентилятора; головки горелки; рампы; блока автоматики; кабелей и жгутов коммутации.

Обозначения составных частей элементов:

А1 - сервомотор шибера воздухозаборника;
А2 - блок управления;
А3 - устройство контроля герметичности клапанов VPS504 или DSLC;
А4 - мультиблок рампы;
А5 - измеритель-регулятор (в комплекте горелки с плавным регулированием);
BD1 - электрод контроля пламени;
FV1 - электрод зажигания;
КК1 - реле электротепловое токовое;
KM1 - пускатель электродвигателя;
KM 1.4 - приставка контактная;
KV1 - реле промежуточное (в комплекте горелки с плавным регулированием);
ХТ1 - набор зажимов;
ХТ2 - набор зажимов (в комплекте горелки с плавным регулированием);
ФГ - фильтр газовый на ГБГ-1,2; -2,5;
QF1 - выключатель автоматический трёхфазный;
FV1 - вставка плавкая;
Ml - электродвигатель вентилятора;
SA1 - переключатель режимов работы (РУЧН-ОТКЛ-АВТ);
SA2 - переключатель режимов работы (МО-БО или ^Больше-^Меньше);
SP1 - датчик-реле минимального давления воздуха;
SP2 - датчик-реле понижения давления газа (в составе А4);
SP3 - датчик-реле повышения давления газа перед головкой;
SP4 - датчик-реле устройства DSLC;
SQ1 - реле блокировки пуска при открытии (на ГБГ-2,5; ГБГ-2,5П; ГБГ-3,5; ГБГ-3,5П);
TV 1 - трансформатор зажигания;
YA1 - электромагнитный клапан (в составе А4);
YA2 - электромагнитный клапан (в составе А4);
YA3; YA4 - клапаны запальника;
YA5 - орган утечки автоматический (нормально открытый клапан).

Основные технические характеристики горелок ГБГ

Наименование параметра	ГБГ-1,2 ГБГ-1,2П	ГБГ-2,5 ГБГ-2,5П	ГБГ-3,5 ГБГ-3,5П
Номинальная тепловая мощность, МВт (Гкал/час)	1,6 (1,38)	2,5 (2,15)	3,5 (3,02)
Число ступеней регулирования (% ном)	2 50/100	2 50/100	2 50/100
Диапазон регулирования тепловой мощности, МВт	0,5-1,7	0,7-2,8	0,9-3,6
Вид топлива	Природный газ ГОСТ 5542-87
Давление газа за основным запорным органом*, кПа	6-36	18-36	15-36
Давление газа перед горелкой при номинальной тепловой мощности**, кПа	2,3+0,15	4+0,2	3,5+0,2
Давление газа перед горелкой при минимальной тепловой мощности**, кПа	0,2+0,05	0,4+0,1	0,15+0,05
Давление воздуха перед горелкой при номинальной тепловой мощности**, кПа	1,6+0,15	1,8+0,2	1,3+0,1
Давление воздуха перед горелкой при минимальной тепловой мощности**, кПа	0,2+0,05	0,3+0,1	0,15+0,05
Диапазон давления в топке, Па	-20...800	-20...800	-20...600
Минимальный коэффициент избытка воздуха при номинальной тепловой мощности, не более	1,1
Увеличение коэффициента избытка воздуха в диапазоне регулирования тепловой мощности, не более	0,2
Длина факела при номинальной тепловой мощности***, м, (не более Исполнение Ф, м, не более)	2,5 2	3,5 3		5 4
Потери тепла от химической неполноты сгорания, процент, не более	0,4
Содержание оксида углерода в продуктах сгорания на выходе из камеры горения установки в пересчете на сухие неразбавленные продукты сгорания (при а=1,0), не более	0,05
Концентрация NOx в продуктах сгорания (при а=1,0), мг/м³, не более	для газоиспользующих установок согласно ГОСТ Р 50591-93
Время защитного отключения подачи газа при розжиге горелки, с, не более	3
Время защитного отключения подачи газа при погасании контролируемого пламени и отклонениях контролируемых параметров, с, не более	2
Потребляемая электрическая мощность, кВт, не более	2,5	4,9		6,4
Напряжение электрической сети (фазное/линейное), В	220/380
Допустимые отклонения, проценты	от +10 до минус 15
Удельный расход электроэнергии, кВтхч/ МВтхч	1,7	1,8		1,8
Вероятность безотказной работы устройства контроля пламени за 2000 ч, не менее	0,92
Средний срок службы, лет, не менее	6
Масса горелки, кг, не более	110	120		150
Габаритные размеры, мм, не более длина ширина высота	1100 1200 650	1200 1300 650		1200 1200 700
Расход газа при номинальной мощности (при 760 мм.рт.ст. и 200С по ГОСТ 2939-63), пм³/ч	172±10	268±13		380±20
Расход газа в запальник, пм³/ч	3+1	10+2		3+1
* При заказе для исполнения горелки указывается конкретная величина. Корректируется при адаптации горелки к газоиспользующему агрегату по тепловой мощности и анализу продуктов горения. * Выбор горелки рекомендуем согласовать с изготовителем.

Сделать заказ и запросить дополнительную информацию по ГБГ-1,2; ГБГ-2,5; ГБГ-3,5; ГБГ-1,2П; ГБГ-2,5П; ГБГ-3,5П Вы можете здесь.
