Узлы управления ЭПУУ-7, ЭПУУ-8ГБЖ-0,2; ГБЖ-0,34; ГБЖ-0,45; ГБЖ-0,6; ГБЖ-0,8; ГБЖ-1,0

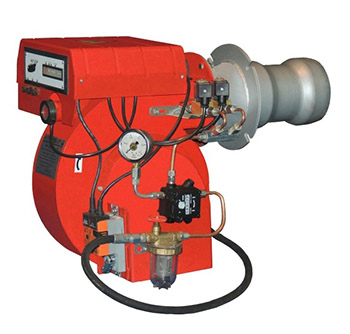

Горелки блочные ГБЖ-0,2; ГБЖ-0,34; ГБЖ-0,45; ГБЖ-0,6; ГБЖ-0,8; ГБЖ-1,0
Горелки блочные жидкотопливные предназначены для сжигания, при соблюдении экологических требований, жидкого топлива с кинематической вязкостью 3...12 сСт (мм2/с) в топках котлов и тепловых агрегатов соответствующей мощности.
Устройство и работа горелкиВентилятор подает воздух в головку с необходимым давлением и расходом. Жидкое топливо всасывается насосом через (подогреватель - при наличии) фильтр и подается с давлением через клапана в блок распыления и стабилизации, где распыляется при помощи РТ в расширяющийся под углом 60...800 конус мелкодисперсных капель. Образующаяся в головке аэрозольная смесь зажигается искрой от TV1 через FV1. Технологический процесс сжигания топлива осуществляется светящимся факелом в топке агрегата.
При пуске горелки включается вентилятор, А1 открывает воздушный шибер, производится вентиляция топки и газоходов агрегата, А1 прикрывает воздушный шибер до положения МО, TV1 подает напряжение на FV1, открывается YA1 происходит розжиг и горелка функционирует в режиме МО.
Переключение в режим БО производится от внешнего релейного сигнала или посредством SA1 блока автоматики, при этом А1 открывает воздушный шибер в положение БО и блок А2 подает релейный сигнал на открытие YA2. При снятии напряжения с контакта 3 А2 внешним прибором или SA1 блока автоматики, YA1 и YA2 закрываются, A1 закрывает воздушный шибер и горелка переходит в состояние «ожидание».
Подогреватель топлива включается одновременно с вентилятором. RK1 отключает ТЭН при достижении температуры насоса 55°С.

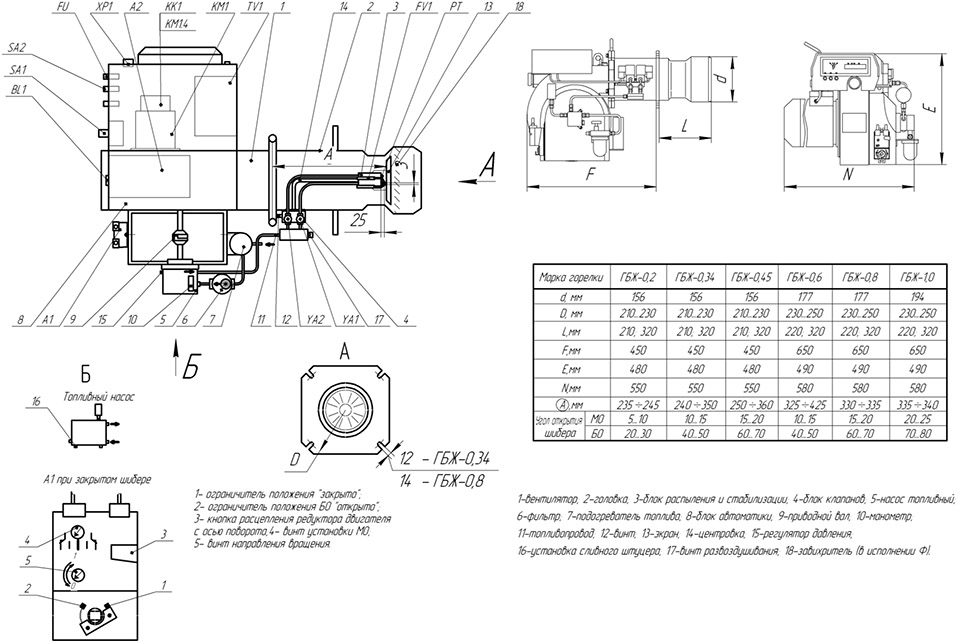

Горелка состоит из следующих основных сборочных единиц:
- вентилятора 1;
- головки 2;
- блока распыления и стабилизации 3;
- блока клапанов 4;
- насоса топливного 5;
- фильтра 6;
- подогревателя топлива 7 (наличие оговаривается при заказе);
- блока автоматики 8;
- кабелей и жгутов коммутации.
Обозначение составных элементов горелки:
- А1 - сервомотор;
- А2 - блок управления;
- А5 - измеритель-регулятор температуры;
- YA1, YA2 - электромагнитные клапана жидкого топлива;
- M1 - электродвигатель вентилятора;
- FV1 - электрод зажигания;
- TV1 - трансформатор зажигания;
- BL1 - фоторезистор (контроль пламени);
- SA1 - переключатель режимов;
- KM1 - пускатель электродвигателя М1;
- KK1 - реле электротепловое токовое;
- KM1.4 - приставка контактная;
- FU1, FU2, FU3, FU4 - вставки плавкие;
- XP1 - вилка разъема ШР12;
- PT - распылитель топлива;
- MO - режим «Малый огонь»;
- БО - режим «Большой огонь»;
- ПТ - подогреватель топлива;
- RK1 - реле электротепловое 55°С;
- R1, R2, R3 - нагреватели ТЭН
| Наименование параметра | Значение для исполнений | |||||
| ГБЖ-0,2 | ГБЖ-0,34 | ГБЖ-0,45 | ГБЖ-0,6 | ГБЖ-0,8 | ГБЖ-1,0 | |
| Номинальная тепловая мощность, МВт (Гкал/час) | 0,2 (0,17) |
0,34 (0,29) |
0,45 (0,39) |
0,6 (0,52) |
0,8 (0,69) |
1,0 (0,86) |
| Допустимые отклонения, процент | -5...+10 | |||||
| Регулирование тепловой мощности по отношению к номинальной, % | Двухступенчатое 50/100 |
|||||
| Вид топлива* | Дизельное топливо по ГОСТ 305-82 Печное топливо по ТУ 38.10.1656-99 | |||||
| Минимальный коэффициент избытка воздуха при номинальной тепловой мощности, не более | 1,15 | |||||
| Увеличение коэффициента избытка воздуха в диапазоне регулирования тепловой мощности, не более | 0,2 | |||||
| Давление топлива в подводящем топливопроводе, кПа, не более | 200 | |||||
| Высота всасывания топлива, м, не более | 3 | |||||
| Давление топлива после насоса, МПа** на малом огне на большом огне |
1,0+0,1 1,0+0,1 |
1,3+0,1 1,3+0,1 |
1,3+0,1 1,3+0,1 |
1,3+0,15 1,3+0,1 |
1,5+°,05 1,45+0,1 | 1,15+0,05 1,1+0,05 |
| Давление воздуха перед головкой, кПа** на малом огне на большом огне |
0,15+0,1 1,0+0,2 |
0,2+0,15 0,8+0,2 |
0,25+0,15 0,7+0,2 |
0,2+0,15 1,1+0,2 |
0,3+0,15 1,0+0,2 |
0,2+0,15 0,8+0,2 |
| Диапазон давлений в топке, Па | -20...600 | -20...500 | -20...400 | -20...700 | -20...600 | -20...400 |
| Потери тепла от химической не плотности сгорания на выходе из топки в диапазоне рабочего регулирования, процент, не более | 0,5 | |||||
| Длина факела при номинальной тепловой мощности, м, не более (для исполнения Ф)* ** |
1,15 (0,9) |
1,13 (1,0) |
1,4 (1,1) |
1,5 (1,3) |
1,6 (1,35) |
1,8 (1,5) |
| Время защитного отключения подачи топлива при розжиге, погасании пламени, отклонениях контролируемых параметров, с, не более | 2 | |||||
| Потребляемая электрическая мощность, кВт, не более | 0,4 | 0,5 | 0,7 | 1,15 | 1,26 | 1,37 |
| Напряжение электрической сети (фазное/линейное), В допустимые отклонения, процент |
220/380 -15...+10 |
|||||
| Установленный ресурс до капитального ремонта, ч, не менее | 18 000 | |||||
| Средний срок службы, лет, не менее | 6 | |||||
| Масса горелки, кг, не более | 54 | 54 | 54 | 60 | 60 | 62 |
| Габаритные размеры, мм, не более длина ширина высота |
830 550 500 |
830 550 500 |
830 550 500 |
930 600 550 |
930 600 550 |
950 600 550 |
| Расход жидкого топлива, кг/ч (л/ч) на малом огне на большом огне Danfoss 2,25 |
9 (10,6) 17,6 (21,2) |
|||||
| РТ-Ф-13-60 РТ-Ф-17-60 РТ-Ф-24-60 РТ-Ф-28-60 РТ-Ф-41-60 |
15 (18) 30 (36) |
20 (24) 40 (48) |
26,5 (32) 53 (64) |
35,5 (43) 70 (85) |
44 (52) 86 (102) |
|
| * Возможные варианты использования топлива: добавка в дизельное топливо с температурой более 0°С и печное топливо с температурой более 10°С до 15% рапсового масла; смеси нефтяных топлив с вязкостью до 12 сСт (мм2/с), с температурой не более 60°С. ** Корректируется при адаптации горелки к тепловому агрегату по тепловой мощности и анализу продуктов сгорания. *** Выбор горелки рекомендуем согласовать с изготовителем. |
||||||
