ВВП

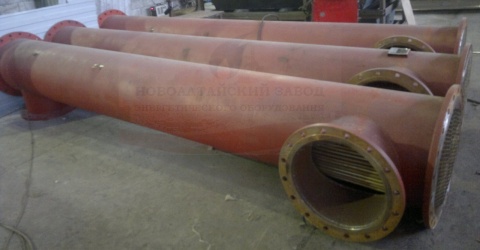

Водоводяные подогреватели ВВП

Подогреватели водоводяные изготовлены по ГОСТ 27590-2005 и предназначены для подогрева воды в системах отопления и горячего водоснабжения.

Водоводяные бойлеры могут работать в качестве самостоятельных агрегатов, включенных в систему горячего водоснабжения, либо скомпонованными в водонагревательные установки, согласно проектной документации. Теплообменники изготовлены в одноходовом исполнении и могут применяться с любым числом секций от 1 до 10 в зависимости от назначения, расхода тепла, температурного режима и т.д.. Подогреватели водоводяные могут применяться в системах с рабочим давлением теплоносителя и подогреваемой воды до 10 кгс/см при температуре до 180°С. При установке, техническом освидетельствовании, содержании и обслуживании всех подогревателей, должны соблюдаться действующие «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением».

Бойлер состоит из отдельных секций, соединяемых между собой патрубками и калачами. Подогреваемая вода пропускается по латунным трубкам, концы которых развальцованы в трубных досках. В теплообменниках чаще всего применяется противоток, т.е. нагреваемый и греющий потоки движутся в противоположные стороны. При этом лучше используется поверхность нагрева подогревателя (выше коэффициент теплопередачи). Для управления работой и обеспечения нормальных условий эксплуатации подогреватели водоводяные должны быть снабжены контрольно-измерительными приборами, предохранительными устройствами и запорной арматурой согласно проектной документации и в соответствии с требованиями Госгортехнадзора. Обслуживающий персонал должен строго соблюдать требования по режиму работы водоводяного подогревателя и безопасному обслуживанию, своевременно проверять исправность действия арматуры, контрольно-измерительных приборов и предохранительных устройств. Не допускается производить ремонт теплообменника и его элементов во время его работы.

При пуске водоводяного бойлера в работу необходимо соблюдать следующую очередность:
1. пустить холодную подогреваемую воду по латунным трубкам;
2. пустить в межтрубное пространство горячую воду.

При вынужденной кратковременной остановке подогревателя, когда из него выпущена вода, заполнение аппарата водой производится только после охлаждения трубных досок.

Подогреватель водоводяной должен быть отключен в следующих случаях:
1. при повышении давления выше разрешенного;
2. при неисправности предохранительных клапанов;
3. при обнаружении в основных элементах Водоводяного бойлера трещин, пропусков или потения в сварных швах;
4. При неисправности манометра и в случае невозможности определить давление по другим приборам.

Качество сетевой воды должно удовлетворять требованиям ОСТ 24.030.47-75 и действующим правилам технической эксплуатации электрических станций и сетей.
При эксплуатации теплообменника нужно руководствоваться «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением», а также соблюдать противопожарные и санитарные правила.
На предприятиях или в организациях, эксплуатирующих подогреватели, должны быть разработаны и утверждены конкретные правила техники безопасности, эксплуатации и технического обслуживания подогревателей.

Порядок установки подогревателя

Монтаж подогревателей должен производиться по технологии, разработанной монтажной организацией до начала выполнения соответствующих работ. При разгрузке и установке подогревателя строповку производить за корпус подогревателя.
До начала монтажа необходимо ознакомиться с конструкцией подогревателя, произвести внешний осмотр, расконсервировать и при необходимости промыть подогреватель водой. При монтаже необходимо предусмотреть возможность отключения подогревателя водоводяного от всех трубопроводов и выпуска воды из корпуса для обеспечения контроля и ремонта. Схема присоединения, установка зазорно - регулирующей и предохранительной аппаратуры, контрольно-измерительных приборов, а также расположение и диаметры магистральных и подводящих трубопроводов определяются проектной документацией. Подогреватели устанавливаются на стене на кронштейнах и рамках согласно проектно-сметной документации. Между подогревателем и кронштейнами устанавливается асбестовая или паронитовая прокладка. При установке подогревателя водоводяного необходимо соблюдать горизонтальность продольной оси корпуса. После установки подогревателя необходимо присоединить к нему, согласно проекту, запорно-регулирующую и предохранительную арматуру, а также манометр и термометр. Манометр должен иметь красную черту по давлению, соответствующему разрешенному рабочему давлению в подогревателе. После установки и окончательного монтажа подогревателя проводится гидравлическое испытание пробным давлением, не превышающим испытательное (не более 13,6 кг/см") в течение 10 минут, при котором проверяется плотность вальцовки трубок в трубных досках, а также исправность всей установленной арматуры и качество трубопроводов.

Техническое обслуживание подогревателя

Обслуживание водо-водяных подогревателей может быть поручено лицам не моложе 18 лет, прошедшим медицинское освидетельствование, обучение, проверку знаний в квалификационной комиссии и инструктаж по безопасному обслуживанию. Инструкция по обслуживанию должна быть вывешена на видном месте и выдана рабочему на руки под расписку. Водо-водяные подогреватели подлежат периодической проверке и очистке от накипи и засорения (в зависимости от загрязняемости воды примесями, но не реже чем через 12 месяцев). При ремонте необходимо в подогревателях снять переходы и калачи. Осмотреть и отчистить трубки металлическим ершом, промыть подогреватель водой. В случае течи латунных или нержавеющих трубок, дефектные трубки должны быть заменены и развальцованы в гнездах трубных досок. Прокладки при ремонте должны быть заменены новыми. После ремонта должно быть проведено гидравлическое испытание подогревателя. Результаты осмотра, ремонта и проведения гидравлического испытания должны быть занесены в паспорт подогревателя.

Правила хранения подогревателя

Хранение должно производиться в сухом, хорошо проветриваемом помещении, защищенном от атмосферных осадков и воздействия химикатов, аммиака и активных газов.
