Вентиляторы ВД, ВДН
Центробежные дутьевые вентиляторы ВД-2,7,ВД-2,8,
ВД-3,5м, ВДН-6,3, ВДН-8, ВДН-9,ВДН-10, ВДН-11,2,
ВДН-12,5, ВДН ВДН-13 с посадкой рабочего колеса на вал
электродвигателя одностороннего всасывания
предназначены для подачи воздуха в топки паровых котлов
и водогрейных котлов. Вентиляторы могут работать при
температуре перемещаемого воздуха не ниже минус 30°С и
не выше +70 градусов С и температуре окружающей среды не
ниже 30 градусов С и не выше +40 градусов С. Возможно
применение вентиляторов серии ВДН в качестве дымососа
для удаления дымовых газов из топок гзомазутных паровых
и водогрейных котлов с уравновешенной тягой. При работе
вентилятора ВДН в качестве дымососа максимальная
температура перемещаемой среды +200 градусов С
ипредельная запыленность 0,1 г/м3.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВД, ВДН
| Типоразмер | Частота вращения, об./мин. |
Установл. мощность двигателя, кВт |
Производи- тельность, м3/ч |
Напор, Па |
|---|---|---|---|---|
| Вентилятор ВД-2,7/1500 | 1500 | 1,1 | 550 | 375 |
| Вентилятор ВД-2,7/3000 | 3000 | 1,5 | 1100 | 1500 |
| Вентилятор ВД-2,8/1500 | 1500 | 3 | 1300 | 700 |
| Вентилятор ВД-2,8/3000 | 3000 | 7,5 | 2600 | 2800 |
| Вентилятор ВД-3,5/1500 | 1500 | 3 | 4300 | 577 |
| Вентилятор ВДН-6,3/1000 | 1000 | 3 | 3400 | 625 |
| Вентилятор ВДН-6,3/1500 | 1500 | 5,5 | 5100 | 1380 |
| Вентилятор ВДН-8/1000 | 1000 | 11 | 6970 | 990 |
| Вентилятор ВДН-8/1500 | 1500 | 15 | 10460 | 2230 |
| Вентилятор ВДН-9/1000 | 1000 | 11 | 9930 | 1250 |
| Вентилятор ВДН-9/1500 | 1500 | 15 | 14900 | 2830 |
| Вентилятор ВДН-10/1000 | 1000 | 11 | 13620 | 1550 |
| Вентилятор ВДН-10/1500 | 1500 | 30 | 20430 | 3520 |
| Вентилятор ВДН-11,2/1000 | 1000 | 22 | 19130 | 1940 |
| Вентилятор ВДН-11,2/1500 | 1500 | 55 | 28700 | 4410 |
| Вентилятор ВДН-12,5-1000 | 1000 | 30 | 26600 | 2430 |
| Вентилятор ВДН-12,5/1500 | 1500 | 90 | 39900 | 5520 |

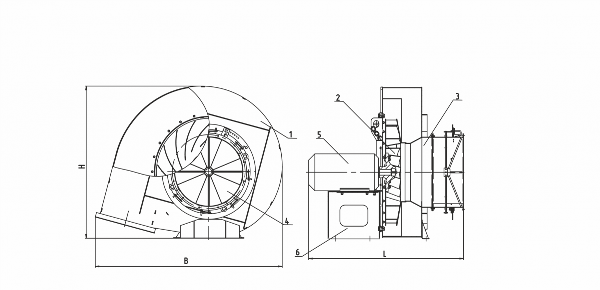

1. Корпус; 2. Рабочее колесо; 3. Всасывающий патрубок, 4. Направляющий аппарат; 5. Электродвигатель; 6 Постамент.
Сделать заказ и запросить дополнительную информацию по ВД, ВДН Вы можете здесь.
