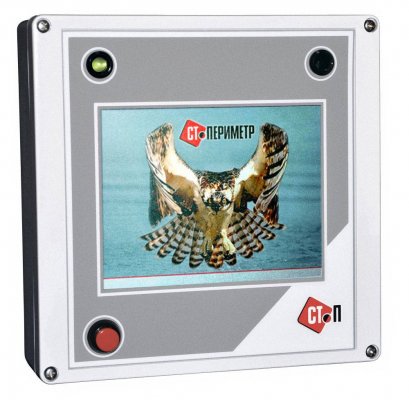

Пульт управления и индикации «ПУИ-32»
ПУИ-32 предназначен для работы в составе сигнализационного комплекса охраны периметра автономного (СКОПА) для контроля состояния и сбора информации, индикации тревог, управления взятием на охрану, снятием с охраны, управления релейными выходами и периферийным оборудованием. ПУИ-32 является системообразующим прибором комплекса и служит для построения систем с контролем до 32 сетевых устройств и шлейфов сигнализации.
Описание
Пульт управления и индикации «ПУИ-32», обеспечивает:
• индикацию на встроенном ЖК «touch screen» дисплее текущей и тревожной
информации от устройств (до 32);
• управление выносными оповещателями;
• выдачу звукового сигнала «Тревога»;
• автоматическое и ручное управление исполнительными устройствами;
• возможность просмотра и настройки параметров извещателей «ДПР-200»;
• установку параметров радиосети для «РМЦ-НУ»;
• архивацию до 10 000 событий;
• возможность подключения ПУИ-32 к ПК для обновления программного обеспечения и
включения комплекса в интегрированную систему охраны на базе ПК.
К ПУИ-32 посредством интерфейса RS-485 могут быть подключены следующие
устройства.
- радиомодем центральный нижнего уровня (РМЦ-НУ)
- блоки сопряжения БС1 и БС2
- блок силового реле
- блок релейный (БР)
- радиомодем центральный верхнего уровня (РМЦ-ВУ)
Управление ПУИ-32 осуществляется при помощи встроенного сенсорного экрана ЖК,
для чего на экране может быть выведено до 32 виртуальных сенсорных кнопок.
Индикация извещений осуществляется при помощи ЖК экрана, встроенных звукового
сигнализатора и светового индикатора, выносных звукового и светового
оповещателей.
ПУИ-32 имеет один обобщенный релейный выход на систему более высокого уровня
(цепь ПЦН).
Питание ПУИ-32 осуществляется от сети 220 В посредством блока питания
резервируемого БПР-12/0,2-1 или от другого источника постоянного тока с
номинальным выходным напряжением 12 В и током не менее 0,2 А.
ПУИ-32 рассчитан на непрерывный круглосуточный режим работы в условиях помещения
(в том числе – неотапливаемого) и сохраняет свои характеристики при температуре
окружающей среды от минус 10 до плюс 45°С и относительной влажности воздуха до
98% при температуре 25°С.
Грозозащита по цепям RS-485 обеспечивает устойчивость к наведенным импульсам
напряжением до 2 кВ, током короткого замыкания до 100 А и длительностью до 1 мс.
Подключение извещателей к ПУИ-32 посредством интерфейса RS-485 осуществляется
при помощи блоков сопряжения БС1, БС2 и радиомодемов оконечных (РМО1 и РМО2).
ПУИ-32 интегрируется в другие сигнализационные комплексы посредством семейства
программных технологий, представляющих единый интерфейс для управления объектами
автоматизации и технологическими процессами (OPC-сервер, USB, Ethernet). Более
подробная информация содержится в типовых
проектных решениях.
|
Количество подключаемых сетевых устройств, шт. |
до 32 |
|
|
Количество контролируемых извещателей или ШС, шт. |
до 32 |
|
| Ёмкость архива (максимальное коллечество архивных сообщений) | 10000 | |
|
Разрешение ЖК экрана, точек |
320х240 |
|
| Тип экрана | ЖК, Цветной | |
| Порты выходов | USB, Ethernet, внешний световой оповещатель, внешний звуковой оповещатель | |
|
Параметры цепи ПЦН: |
|
|
|
- коммутируемый ток, мА; |
до 100 |
|
|
- коммутируемое напряжение, В. |
до 72 |
|
|
Степень защиты по ГОСТ 14254-96 |
IP 30 |
|
|
Диапазон рабочих температур, С |
от минус 10 до плюс 45°С |
|
|
Диапазон напряжения питания, В |
от 10,2 до 27 |
|
|
Максимальный собственный ток потребления ПУИ-32 (без ОС и ОЗ): |
|
|
|
- при напряжении питания 12 В, не более, мА; |
400 |
|
|
- при напряжении питания 24 В, не более, мА. |
200 |
|
|
Габаритные размеры (без кабелей): |
|
|
|
- блок ПУИ-32, мм; |
200х190х75 |
|
|
- КР-ПУИ, мм. |
205х105х55 |
|
| Размер в упаковке, мм | - | |
|
Масса, в упаковке, кг |
0,8 |
|
|
Средний срок службы, не менее, лет |
8 |
|
Примечание: длина проводной линии RS-485 не более 1500 м. Для увеличения длины и создания ответвлений рекомендуем использовать ПИ-RS485.
Сделать заказ и запросить дополнительную информацию по ПУИ-32 Вы можете здесь.
