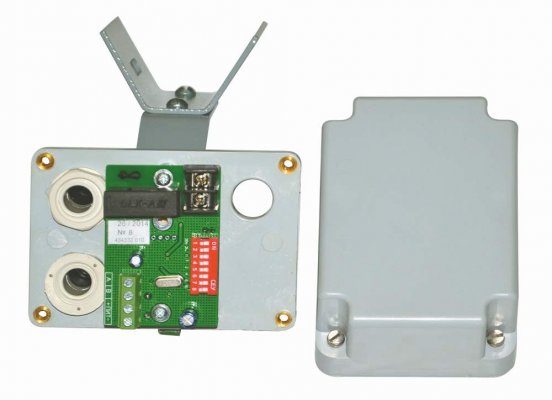

Блок расширения шлейфов сигнализации «БР-ШС8»

БР-ШС8 – предназначен для увеличения информационной емкости периферийного микропотребляющего оборудования, контроля состояния до восьми шлейфов сигнализации и выдачу извещений об их состоянии посредством одного шлейфа сигнализации.

Описание

БР-ШС8 является составной частью сигнализационного комплекса охраны периметра автономного (СКОПА). Предназначен для организации охраны локальных объектов, в том числе не имеющих постоянного питания, при использовании нескольких извещателей.

БР-ШС8 обеспечивает контроль состояния до восьми шлейфов сигнализации, адресную индикацию извещений о тревоге по всем контролируемым шлейфам сигнализации и выдачу извещений об их состоянии посредством одного шлейфа сигнализации. В контролируемые шлейфы сигнализации могут быть включены извещатели из состава СКОПА: ДПР-200ПДПР-10В, а также другие любые извещатели с контактной группой на выходе, размыкающейся при тревоге на время не менее 0,4 с.

Выходная цепь БР-ШС8 может быть подключена к следующим устройствам сигнализационного комплекса охраны периметра автономного (СКОПА): РТС-ВУРМО2БС2, а также к любым приемно-контрольным приборам, обеспечивающим контроль цепи шлейфа сигнализации, размыкающейся при тревоге.

Блок имеет малое собственное энергопотребление и может быть использован для организации охраны локальных объектов в отсутствии централизованного питания.

Вариант исполнения БР-ШС8-В исполнен во взрывозащищенном исполнении с видом взрывозащиты «искробезопасная электрическая цепь «i» уровня «ib» по ГОСТ 31610.11-2014 (IEC 60079-11-2011). Установка считывателя и коробки распределительной КР-ШС8-В, прокладка и подключение ШС1-ШС8 могут быть выполнены во взрывоопасных зонах класса 1, где возможно образование взрывоопасных смесей категории IIВ температурного класса Т6 включительно по ГОСТ 31610.0-2014.

Особенности БР-ШС8:

  • В памяти блока сохраняется до ста последних нарушений с указанием номеров шлейфа сигнализации и времени с момента нарушения до момента контроля. Доступ к памяти БР-ШС8 и сброс данных сохраненных в памяти может быть осуществлен при помощи ПК-КСУ.
  • Обеспечивает санкционированный доступ на объект путем постановки/снятия с охраны подключенных извещателей с помощью ключа и считывателя Touch Memory, располагаемого вне зоны охраны.
  • Малое собственное энергопотребление (в случае питания БР-ШС8 от источников автономного питания, срок работы от блока автономного питания БАП – не менее 3 лет, от БАП-02 – не менее 8 лет).
  • Имеет уличное всепогодное исполнение.
Характеристики
  БР-ШС8 БР-ШС8-В
Количество контролируемых ШС, шт. до 8
Ёмкость памяти событий до 100
Длина проводов между блоком БР-ШС8 и считывателем до 100
Параметры выходной цепи:
- коммутируемый ток, мА
- коммутируемое напряжение, В

до 100
до 72
Диапазон рабочих напряжений питания, В от 10,2 до 27 от 10,2 до 15
Время непрерывной работы извещателя от одного комплекта источников питания БАП в нормальных климатических условиях, не менее, лет   3
Потребляемый ток при напряжении питания 10,8В в дежурном режиме, мА 0,5
Степень защиты по ГОСТ 14254 IP54
Диапазон рабочих температур, 0С от минус 50 до 65
Габаритные размеры с КМЧ, мм, не более 210х160х150
Масса в упаковке, кг, не более 2
Средний срок службы, лет 8

Сделать заказ и запросить дополнительную информацию по БР-ШС8 Вы можете здесь.
