Комплекты монтажных частей «КМЧ»
Предназначены для крепления извещателей в различных условиях и на различных поверхностях.
ОписаниеКМЧ-1, КМЧ-1ск – входит в состав каждого блока радиоволнового извещателя и предназначен для крепления на круглую опору и вертикальную поверхность (стены зданий, бетонные заграждения и т.п.).

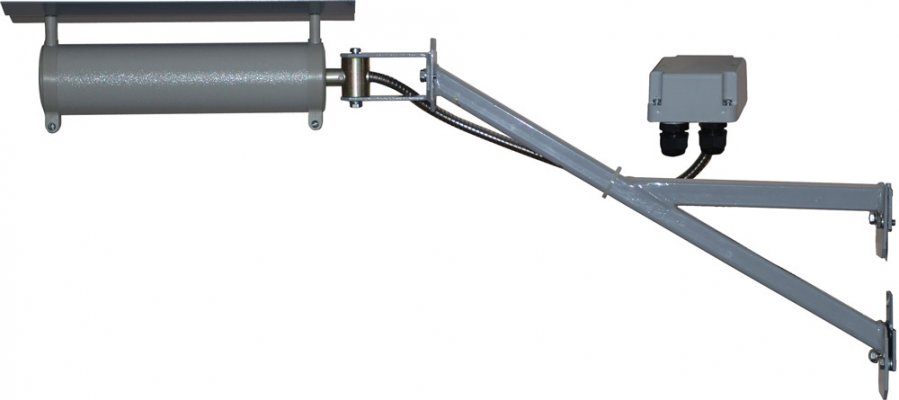

КМЧ-2 (КМЧ-2ск) кронштейн изготовленный из трубы ∅27мм (25х25мм) для установки блоков извещателей ПРЕДЕЛ-200 (ДПР-200) на ограждения и стены зданий. Вынос 480/580мм (308/508мм).
КМЧ-3 (КМЧ-3у) опоры для установки для установки блоков извещателей серии ПРЕДЕЛ на грунт. Высота установки до 1,6м (2,1м). Диаметр трубы опоры – 57мм.
КМЧ-3ск опоры для установки блоков извещателей серии ДПР-200 на грунт. Высота установки до 1,6м. Диаметр трубы опоры – 57мм.
КМЧ-4 кронштейн изготовленный из трубы 20х40мм для установки блоков извещателей серии АНТИРИС на ограждения и стены зданий. Вынос 394мм.
КМЧ-5 опора для установки для установки блоков извещателей серии АНТИРИС на грунт. Высота установки до 1,85м. Диаметр трубы опоры – 108мм.
КМЧ-6 стальная ферменная конструкция из труб для установки блоков извещателей серии АНТИРИС и частей системы видеонаблюдения (видеокамер и прожекторов) на грунт. Высота установки до 3,6м. Имеет пять вариантов исполнения.
КМЧ-Д опора для установки КД-СКОП и БОС извещателей ВИБРОН-01 и СЕЧЕНЬ-02 на грунт. Высота установки до 1,85м. Квадратная труба опоры 60х60мм.
КМЧ-4ск, КМЧ-4ск/1, КМЧ-4ск/2 стальные оцинкованные пластины толщиной 5мм для установки извещателей ДПР‑10В, ДПР-200, ПРЕДЕЛ, АНТИРИС на прямоугольные опоры (без повреждения их сверлением), сетчатое и решетчатое полотно (если это не противоречит технической документации).
Опора винтовая для установки извещателей ДПР-200, ПРЕДЕЛ, АНТИРИС на песчаных, суглинистых и глинистых грунтах при быстром развертывании стационарного рубежа охраны.
ХарактеристикиКМЧ-1 – для крепления ПРЕДЕЛ, АНТИРИС. Входит в состав каждого блока радиоволнового извещателя (для крепления на круглую опору и вертикальную поверхность.
|
Наименование |
КМЧ-2 |
КМЧ-3/ КМЧ-3у |
КМЧ-4 |
КМЧ-5 |
КМЧ-2ск |
КМЧ-3ск |
КМЧ-4ск, КМЧ-4ск/1, КМЧ-4ск/2,
|
|
Назначение
|
для крепления извещателей ПРЕДЕЛ-200 на ограждениях и стенах зданий. |
для установки извещателей ПРЕДЕЛ-200 на поверхность земли/и районах с высоким снежным покровом |
для крепления извещателей АНТИРИС на ограждениях и стенах зданий |
для виброустойчивого крепления извещателей АНТИРИС на поверхность земли |
для установки блоков извещателя «ДПР-200» на ограждение. телескопическая конструкция |
для установки блоков извещателя «ДПР-200» в грунт |
для установки блоков (кронштейнов) извещателей ДПР‑10В, ДПР-200, ПРЕДЕЛ, АНТИРИС и других на квадратные опоры, сетчатое заграждение и заграждение из профиля 20х40 без их повреждения |
|
Макс. высота установки, м |
- |
1,45/1,9 |
- |
1,85 |
- |
1,6 |
- |
|
Мин. высота установки, м |
- |
0,7 |
1,5 |
1,5 |
- |
0,8 |
- |
|
Вынос по горизонт., мм |
480/580 |
- |
394 |
- |
508/308 |
- |
- |
|
Вынос по вертикали, мм |
290/190 |
- |
70 |
- |
350/150 |
- |
- |
|
Габаритные размеры в упаковке, мм |
500х400х100 |
2550х200х120 и 970х160х80/ 3000х150х100 и 1580х160х80 |
490х310х175 |
3050х200х200 |
350х410х90 |
2560х160х110 |
145х115х65, 230х85х80, 230х85х80 |
|
Масса в упаковке, не более кг |
3,5 |
25/32 |
2,5 |
29,5 |
3,5 |
22 |
2, 2, 4,8 |
|
Материал |
стальная оцинкованная труба 28 мм, окрашенная |
стальная оцинкованная труба 57 мм, окрашенная |
стальная оцинкованная труба 40х20мм, окрашенная |
стальная оцинкованная труба 108 мм, окрашенная |
стальная оцинкованная труба 25х25мм, окрашенная |
стальная оцинкованная труба 57 мм, окрашенная |
сталь оцинкованная, окрашенная |
|
Наименование |
КМЧ-6 |
КМЧ-6-1-133 |
КМЧ-6-1-159 |
КМЧ-6-1-219 |
КМЧ-6-2 |
КМЧ-6-3-133 |
КМЧ-6-3-159 |
КМЧ-6-3-219 |
|
Назначение
|
Для виброустойчивого крепления извещателей АНТИРИС и частей системы видеонаблюдения (видеокамер и прожекторов) |
|||||||
|
Способ установки |
В грунт |
На винтовую сваю Ø133 мм |
На винтовую сваю Ø159 мм |
На винтовую сваю Ø219 мм |
В грунт |
На винтовую сваю Ø133 мм |
На винтовую сваю Ø159 мм |
На винтовую сваю Ø219 мм |
|
Удлинитель для установки прожектора и видеокамеры |
- |
да |
||||||
|
Макс. высота установки блока извещателя, м |
3,6 |
|||||||
|
Макс. высота установки прожектора и видеокамеры, м |
- |
4,5 |
||||||
|
Габаритные размеры в упаковке, мм |
4,6х0,5х0,5 |
3,9х0,5х0,5 и 0,6х0,6х0,5 |
4,6х0,5х0,5 |
3,9х0,5х0,5 и 0,6х0,6х0,5 |
||||
|
Масса в упаковке, не более кг |
93 |
103 |
96 |
106 |
||||
|
Материал |
сталь покрытая цинковым грунтом, окрашенная |
|||||||
|
Наименование |
КМЧ-С |
КМЧ-Д |
Винтовая опора |
|
Назначение
|
для установки извещателя ДПР-10В на стойку в грунт |
для установки комплекта кнопки доступа контроллера КД-СКОП, БОС изделий ВИБРОН, СЕЧЕНЬ) на стойку в грунт |
для установки блока извещателя ДПР-200, ПРЕДЕЛ, АНТИРИС на песчаных, суглинистых и глинистых грунтах при быстром развертывании стационарного рубежа охраны. |
|
Макс. высота установки, м |
0,5 |
1,3 |
1,3 |
|
Мин. высота установки, м |
0,7 |
- |
- |
|
Вынос по горизонт., мм |
- |
- |
- |
|
Вынос по вертикали, мм |
- |
- |
- |
|
Габаритные размеры в упаковке, мм |
1600х150х100 |
2000х70х70 |
2550х200х200 |
|
Масса в упаковке, не более кг |
14 |
8 |
15 |
|
Материал |
стальная оцинкованная труба 57 мм, окрашенная |
стальная оцинкованная труба 60х60мм, окрашенная |
стальная оцинкованная труба 57 мм |
Сделать заказ и запросить дополнительную информацию по КМЧ Вы можете здесь.
